รายละเอียดสินค้า:
|
| แหล่งจ่ายไฟ: | ไฟฟ้ากระแสสลับ200-240V 50/60เฮิร์ต | ความแรงของสนามแม่เหล็กกลาง: | > 450GS (ขีดจำกัดจริงคือ 508GS) |
|---|---|---|---|
| Demagnetization ปัจจุบัน: | 9.8A-0 | อัตราการโหลดชั่วคราว: | 10%-20% |
| เน้น: | สายโค้ล DC สําหรับการแม่เหล็กเหล็ก,สายลวดลมลมลมลมสําหรับชิ้นงาน,อุปกรณ์การทดสอบที่ไม่ทําลายล้างที่มีสอย DC |
||

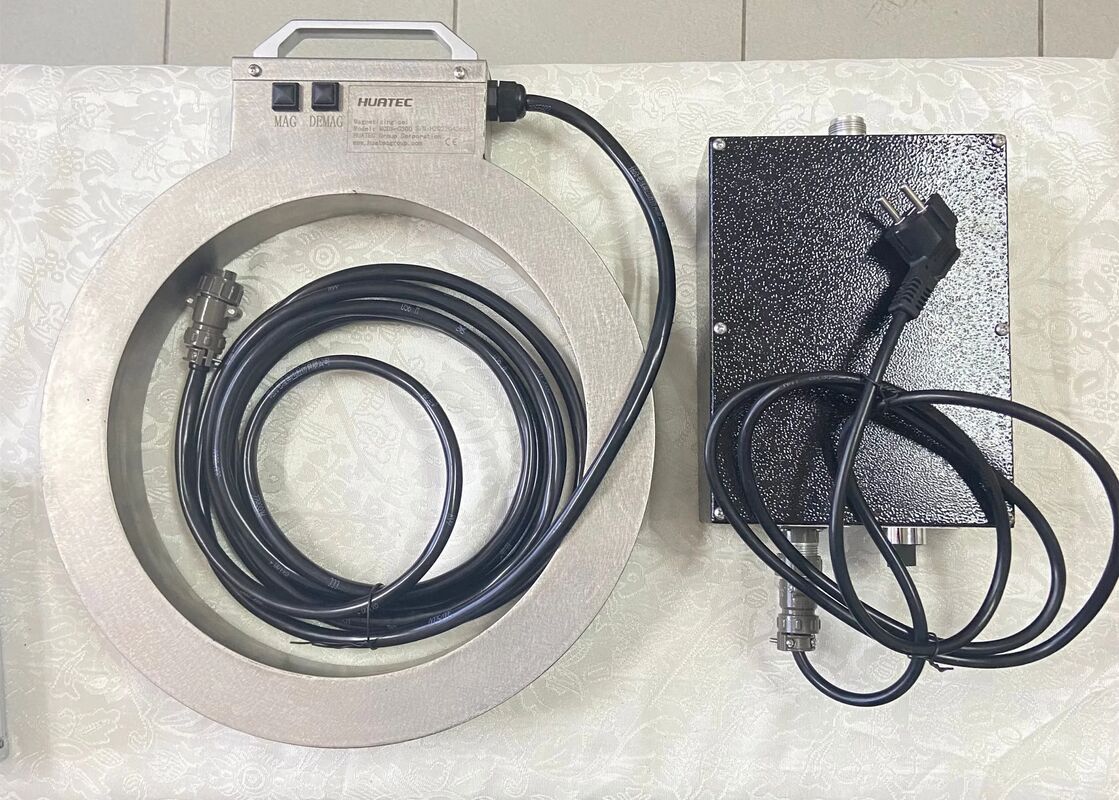

HCDX-C280DC คอยล์ DC สำหรับการสร้างสนามแม่เหล็กและลบล้างสนามแม่เหล็กของชิ้นงานที่เป็นสารแม่เหล็ก
I. ภาพรวมผลิตภัณฑ์
*ชื่อผลิตภัณฑ์: คอยล์สร้างสนามแม่เหล็กและลบล้างสนามแม่เหล็ก DC
*รุ่นผลิตภัณฑ์: HCDX-C280DC
*การใช้งานหลัก: ผลิตภัณฑ์นี้เป็นส่วนประกอบสำคัญของอุปกรณ์ตรวจสอบอนุภาคแม่เหล็ก ใช้สำหรับสร้างสนามแม่เหล็ก (magnetizing) และลบล้างสนามแม่เหล็ก (demagnetizing) ของชิ้นงานที่เป็นเหล็กแม่เหล็ก เพื่อตรวจหาข้อบกพร่องบนพื้นผิวหรือใกล้พื้นผิวของชิ้นงาน
*คุณสมบัติผลิตภัณฑ์: จากรายงานการทดสอบของโรงงาน อุปกรณ์นี้มีคุณสมบัติของสนามแม่เหล็กกลางที่แรง (สูงถึง 508GS หรือสูงกว่า) ประสิทธิภาพการลบล้างสนามแม่เหล็กที่ยอดเยี่ยม (สูงถึง 0.1mT) การทำงานที่เสถียร และความปลอดภัยและความน่าเชื่อถือ
II. พารามิเตอร์ทางเทคนิค
พารามิเตอร์ต่อไปนี้ได้รับการทดสอบและยืนยันว่ามีคุณสมบัติเมื่อออกจากโรงงาน แสดงถึงตัวชี้วัดประสิทธิภาพของอุปกรณ์ภายใต้สภาวะการทำงานปกติ:
| กระแสสร้างสนามแม่เหล็ก | เมื่อแรงดันไฟฟ้าที่ใช้งานเป็น AC230V กระแสสูงสุดคือ 9.8A (ช่วงการปรับที่แนะนำคือ 0-8A การใช้งานกระแสเกินอาจทำให้คอยล์ร้อนเกินไป) |
| กระแสลบล้างสนามแม่เหล็ก | 9.8A - 0 |
| ความแรงของสนามแม่เหล็กกลาง |
> 450GS (ขีดจำกัดจริงคือ 508GS) |
| อัตราความผิดพลาดของกระแสสร้างสนามแม่เหล็กตามแนวแกน | ≤ ±10% (การวัดจริงคือ < +3%) รับประกันการสร้างสนามแม่เหล็กที่สม่ำเสมอ |
| ประสิทธิภาพการลบล้างสนามแม่เหล็ก |
สนามแม่เหล็กตกค้าง ≤ 0.2mT (การวัดจริงคือ 0.1mT) |
| ความต้านทานฉนวนโดยรวม | ≥ 2MΩ (การวัดจริงคือ 5.2MΩ) รับประกันความปลอดภัยทางไฟฟ้า |
| ความไว |
สามารถสอบเทียบได้โดยใช้ชิ้นงานทดสอบมาตรฐาน A1 15/50 พร้อมการแสดงผลที่ชัดเจน |
| อุณหภูมิที่เพิ่มขึ้น |
ภายใต้ภาระงาน 10%-20% หลังจากทำงานต่อเนื่อง 4 ชั่วโมง อุณหภูมิที่เพิ่มขึ้นเป็นไปตามมาตรฐาน JB/T8290-2011 |
| เสียงรบกวนขณะทำงาน | < 60dB |
III. ขั้นตอนการปฏิบัติงาน
(1) การตรวจสอบก่อนปฏิบัติงาน
*การตรวจสอบความปลอดภัย: ตรวจสอบให้แน่ใจว่าอุปกรณ์มีการต่อสายดินอย่างถูกต้อง และตรวจสอบสายไฟและสายส่งออกว่าสมบูรณ์ สังเกตว่าพื้นผิวอุปกรณ์มีความเสียหายหรือไม่ และยืนยันว่าป้ายเตือนความปลอดภัยมองเห็นได้ชัดเจน
*การตรวจสอบอุปกรณ์เสริม: ยืนยันว่าอุปกรณ์เสริมทั้งหมด (เช่น สายเชื่อมต่อ ขั้วต่อ ฯลฯ) ครบถ้วนและอยู่ในสภาพดี
*การยืนยันสภาพแวดล้อม: ตรวจสอบให้แน่ใจว่าสภาพแวดล้อมการทำงานแห้งและสะอาด และไม่มีวัตถุไวไฟหรือวัตถุระเบิด
(2) ขั้นตอนการปฏิบัติงานการชาร์จ
*เชื่อมต่อชิ้นงาน: เชื่อมต่อปลายส่งออกของอุปกรณ์เข้ากับชิ้นงานที่จะตรวจสอบอย่างแน่นหนา
*การตั้งค่าพารามิเตอร์: ตามวัสดุ ข้อมูลจำเพาะ และมาตรฐานการตรวจสอบของชิ้นงาน ให้ตั้งค่ากระแสสร้างสนามแม่เหล็กที่เหมาะสมภายในช่วง 0-8A แนะนำให้เริ่มต้นด้วยกระแสที่ต่ำกว่า
*เริ่มการชาร์จ: กดปุ่มชาร์จ อุปกรณ์จะสร้างสนามแม่เหล็กให้กับชิ้นงาน เวลาในการสร้างสนามแม่เหล็กมักจะสั้นมาก (ไม่กี่วินาที)
*ใช้สารแขวนลอยแม่เหล็ก: ฉีดสารแขวนลอยแม่เหล็กลงบนพื้นผิวของชิ้นงานระหว่างหรือหลังการสร้างสนามแม่เหล็กทันที
*ตรวจสอบข้อบกพร่อง: ภายใต้แสงที่เหมาะสม สังเกตว่ามีร่องรอยแม่เหล็กบนพื้นผิวชิ้นงานหรือไม่ คุณสามารถใช้ชิ้นงานทดสอบ A1 15/50 เพื่อยืนยันว่าความไวได้มาตรฐานหรือไม่
(3) ขั้นตอนการปฏิบัติงานการลบล้างสนามแม่เหล็ก
*ลบล้างสนามแม่เหล็กชิ้นงาน: ตรวจสอบให้แน่ใจว่าชิ้นงานอยู่ตรงกลางคอยล์
*เริ่มการลบล้างสนามแม่เหล็ก: กดปุ่มลบล้างสนามแม่เหล็ก อุปกรณ์จะดำเนินการลบล้างสนามแม่เหล็กโดยอัตโนมัติ การลบล้างสนามแม่เหล็กจะเสร็จสมบูรณ์เมื่อเข็มวัดกระแสกลับไปที่ศูนย์
*การตรวจสอบประสิทธิภาพ: ใช้เครื่องมือวัดสนามแม่เหล็ก (เช่น เกาส์มิเตอร์) เพื่อตรวจวัดสนามแม่เหล็กตกค้างในส่วนสำคัญของชิ้นงาน ไม่ควรเกิน 0.2mT (การวัดจริงมักจะถึง 0.1mT)
IV. ข้อควรระวังและการบำรุงรักษา
*คำเตือนด้านความปลอดภัย:
ตรวจสอบให้แน่ใจว่ามีการต่อสายดินอย่างน่าเชื่อถือระหว่างการปฏิบัติงานเพื่อป้องกันไฟฟ้าช็อต
อุปกรณ์จะสร้างสนามแม่เหล็กที่แรง ผู้ที่มีเครื่องกระตุ้นหัวใจ อุปกรณ์ทางการแพทย์ที่ฝังในร่างกาย และสตรีมีครรภ์ควรอยู่ห่างออกไป
หลีกเลี่ยงการสัมผัสขั้วแรงดันสูงโดยตรงเมื่ออุปกรณ์กำลังทำงาน
*เคล็ดลับการปฏิบัติงาน:
อย่าใช้งานนานเกินกระแสสร้างสนามแม่เหล็กสูงสุด (8A) เพื่อหลีกเลี่ยงความเสียหายต่ออุปกรณ์
เมื่อทำงานต่อเนื่อง ให้ใส่ใจกับอัตราภาระงานของอุปกรณ์ (10%-20%) และหลีกเลี่ยงอุณหภูมิที่สูงเกินไปเนื่องจากการทำงานที่ภาระงานสูงเป็นเวลานาน แนะนำให้หยุดเครื่องเพื่อระบายความร้อนหรือลดอัตราภาระงานหลังจากใช้งานไป 2 ชั่วโมง
รักษาอุปกรณ์ให้สะอาดและแห้ง และตรวจสอบประสิทธิภาพฉนวนอย่างสม่ำเสมอ
*การบำรุงรักษารายวัน:
ตรวจสอบคุณภาพการพ่นเคลือบภายนอกอย่างสม่ำเสมอ หากมีความเสียหายใดๆ ให้ดำเนินการแก้ไขทันทีเพื่อป้องกันการเกิดสนิม
ตรวจสอบว่าเครื่องมือไฟฟ้าและระบบปฏิบัติการทั้งหมดทำงานเป็นปกติหรือไม่เป็นประจำ
เมื่อไม่ได้ใช้งานเป็นเวลานาน ควรเก็บไว้ในที่แห้งและมีอากาศถ่ายเทได้ดี
V. การแก้ไขปัญหา (โดยสรุป)
|
ปรากฏการณ์ |
สาเหตุที่เป็นไปได้ |
มาตรการที่แนะนำ |
|
ไม่สามารถสร้างสนามแม่เหล็ก / ลบล้างสนามแม่เหล็กได้ |
แหล่งจ่ายไฟไม่เชื่อมต่อและสายไฟต่อไม่ถูกต้อง |
ตรวจสอบแหล่งจ่ายไฟ สวิตช์ และสายเชื่อมต่อ |
|
สนามแม่เหล็กกลางไม่เพียงพอ |
การตั้งค่ากระแสสร้างสนามแม่เหล็กต่ำเกินไป |
เพิ่มกระแสอย่างเหมาะสม (ภายในช่วง 8A) |
|
สนามแม่เหล็กตกค้างแรงมากหลังจากการลบล้างสนามแม่เหล็ก |
ขั้นตอนการลบล้างสนามแม่เหล็กไม่สมบูรณ์ หรือวัสดุของชิ้นงานมีความพิเศษ |
ดำเนินการลบล้างสนามแม่เหล็กอีกครั้ง หรือติดต่อช่างเทคนิค |
|
เสียงรบกวนผิดปกติจากอุปกรณ์ |
ส่วนประกอบภายในหลวม |
หยุดเครื่องทันทีและติดต่อช่างซ่อมมืออาชีพ |
