รายละเอียดสินค้า:
|
| ความเร็วในการเดินทาง: | ≥100มม./ | ความแม่นยำ: | ± 1 มม. |
|---|---|---|---|
| การใช้พลังงาน: | ≤150W | ชั่วโมงการทำงาน: | มากกว่า 8 ชั่วโมง |
| เน้น: | ระบบขบวนกระบวนกระบวนกระบวนกระบวน,อุปกรณ์ตรวจสอบ DR ฝาสอง,รถตระเวนทดสอบแบบไม่ทำลายพร้อมการรับประกัน |
||

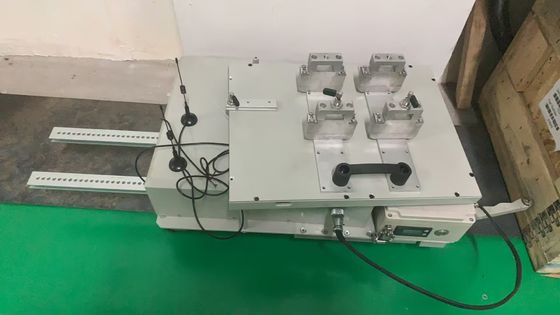

ระบบคืบคลานผนังด้านนอกท่อ HXPC-200A สำหรับการตรวจสอบ DR แบบเงาเดี่ยวสองผนัง
1. บทนำทั่วไป
(1) ยี่ห้ออุปกรณ์: HUATEC
(2) รุ่น: HXPC-200A
(3) ความเร็วในการเดินทาง: ≥100 มม./วินาที;
(4) โหมดการเดินใช้ประเภทสายพานเพื่อรับประกันการวางแนวตั้งของรอยเชื่อม: ±1 มม., การวางแนวทิศทางการเดิน
ความแม่นยำ: ±1 มม.;
(5) สามารถตอบสนองความต้องการในการขับเคลื่อนของเครื่องฉายรังสีทิศทางแบบเงาเดี่ยวสองผนังสำหรับท่อที่มีเส้นผ่านศูนย์กลางน้อยกว่า 1600 มม.;
(6) ใช้ระบบสื่อสารไร้สาย 5G แบบดูอัลแบนด์ ระยะควบคุม: 100 เมตร (พื้นที่เปิด);
(7) การใช้แหล่งจ่ายไฟแบตเตอรี่ลิเธียมแบบบูรณาการอุณหภูมิต่ำ 36V เปลี่ยนง่าย สามารถทำงานได้ตามปกติที่อุณหภูมิต่ำกว่า 40°C;
(8) ชั่วโมงการทำงาน: มากกว่า 8 ชั่วโมง;
(9) การใช้พลังงาน: ≤150W;
(10) การขับเคลื่อนแบบซิงโครนัสกับรถปีนผนังท่อ (เครื่องสแกนแบบแบน) เพื่อให้เป็นไปตามข้อกำหนดการตรวจสอบการฉายรังสี DR แบบเงาเดี่ยวสองผนัง
2. เครื่องตรวจจับข้อบกพร่องรังสีเอกซ์แบบพกพา
ชื่ออุปกรณ์: เครื่องตรวจจับข้อบกพร่องรังสีเอกซ์แรงดันคงที่ความถี่สูงแบบพกพา
| รุ่น | XXG 300JYGF |
| หลอดรังสีเอกซ์ | หลอดเซรามิกโลหะ |
| โหมดแหล่งจ่ายไฟหลอดรังสีเอกซ์ | แรงดันคงที่ |
| ช่วงการปรับแรงดันหลอดรังสีเอกซ์ | 50-300kV |
| ขั้นตอนการปรับแรงดันหลอด |
1kV/ขั้นตอน |
| กระแสหลอดรังสีเอกซ์ | 0.5-3.0mA |
| ขั้นตอนการปรับกระแสหลอด | 0.1mA/ขั้นตอน |
| เวลาเปิดรับแสงสูงสุด |
99 นาที 59 วินาที |
| ช่วงการปรับแรงดันสูงหน่วงเวลา |
0-99 วินาที |
| กำลังสูงสุดของหลอดรังสีเอกซ์ | 900W |
| ความถี่ในการทำงาน |
100kHz |
| ขนาดโฟกัส |
AC.EN12543 d=3.0 มม. (AC.IEC 336 1.5 มม.) |
| ความหนาในการเจาะ |
65 มม. (เหล็ก A3, ระยะโฟกัส 700 มม., ฟิล์ม HUATEC D7, สีดำเชิงลบ ≥2.0, 10 นาที) |
| อัตราการโหลดชั่วคราว |
100% (ที่อุณหภูมิแวดล้อม 20°C, สภาวะกำลังสูงสุด) |
| มุมรังสี | 40°x 55° |
| ตัวกรองภายใน | 1 มม. Be |
| ตัวกรองเพิ่มเติม |
เทียบเท่าอลูมิเนียม 4 มม. |
| ขนาดหัวท่อ | φ295 มม. x 775 มม. (รวมแหวนปลาย) |
| น้ำหนักหัวท่อ | 29 กก. |
| สายเชื่อมต่อ | 50 ม. |
| สายไฟ | 10 ม. |
| ขนาดคอนโทรลเลอร์ |
465 มม. x 154 มม. x 323 มม. |
| น้ำหนักคอนโทรลเลอร์ | 11.3 กก. |
| กำลังไฟเข้า | 200-250VAC, 47-400Hz |
| วิธีการระบายความร้อนแอโนด | การระบายความร้อนด้วยอากาศแบบบังคับ |
| อุณหภูมิแวดล้อมที่อนุญาต | -20°C~+40°C |
3. อุปกรณ์มาตรฐานประกอบด้วย:
เครื่องปีนผนังด้านนอกท่อ DR panel detector
เครื่องปีนผนังด้านนอกท่อเครื่อง X ray
เครื่องตรวจจับแบบแบนดิจิทัล 1024, 76μm, พื้นที่ภาพ 233 x 97 มม.

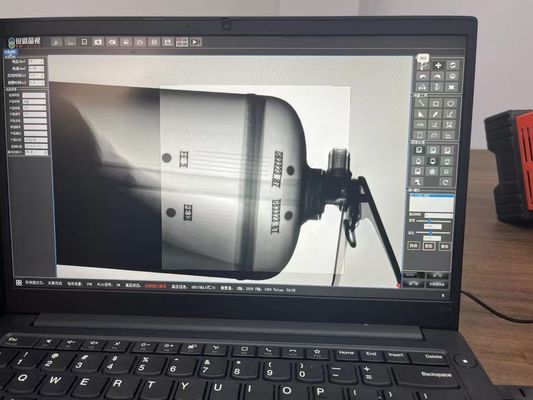

ซอฟต์แวร์การรับและประมวลผลภาพดิจิทัล
คอมพิวเตอร์แล็ปท็อป
เครื่องตรวจจับข้อบกพร่องรังสีเอกซ์แรงดันคงที่ความถี่สูง (ทิศทาง)
รางไกด์สำหรับคืบคลาน (ปรับแต่งตามความต้องการของลูกค้า): Ø813 มม., Ø1016 มม., Ø1219 มม., Ø1422 มม. 4 ชิ้น
