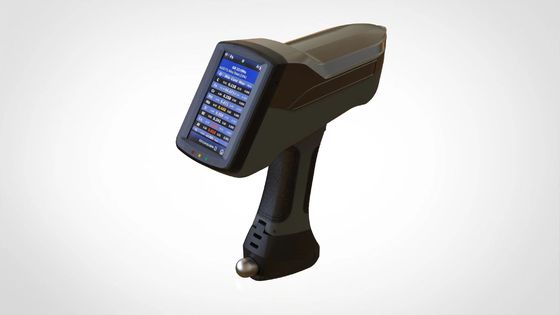

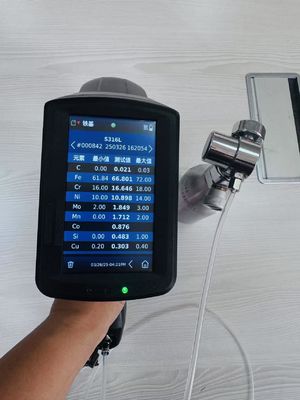

HXRF-1XLIBS ตัววิเคราะห์เลเซอร์ PMI LIBS มือถือสําหรับการตรวจหาเกรดสแตนเลสและธาตุ

เครื่องวิเคราะห์โลหะแบบพกพา LIBS รุ่น HXRF-1XLIBS สำหรับเกรดโลหะผสมและการตรวจจับธาตุ

คุณสมบัติประสิทธิภาพ

1) ธาตุที่สามารถวิเคราะห์และตรวจจับได้ (ที่ใช้กันทั่วไป): เบริลเลียม Be, แมกนีเซียม Mg, อะลูมิเนียม Al, ซิลิคอน Si, ไทเทเนียม Ti, วาเนเดียม V, โครเมียม Cr, แมงกานีส Mn, เหล็ก Fe, โคบอลต์ Co, นิกเกิล Ni, ทองแดง Cu, สังกะสี Zn, ไนโอเบียม Nb, โมลิบดีนัม Mo, ดีบุก Sn, ทังสเตน W, ตะกั่ว Pb, บิสมัท Bi

2) สามารถตรวจจับและระบุเกรดโลหะผสมอะลูมิเนียม, โลหะผสมทองแดง, โลหะผสมนิกเกิล, เหล็กกล้าไร้สนิม, เหล็กกล้าผสมต่ำและปานกลาง และเกรดโลหะผสมอื่นๆ รวมถึงปริมาณธาตุหลักได้อย่างรวดเร็ว เครื่องมาพร้อมกับไลบรารีเกรด UNS ที่ติดตั้งไว้ล่วงหน้า ผู้ใช้ยังสามารถปรับแต่งไลบรารีเกรดได้

ธาตุที่ต้องวิเคราะห์

ประสิทธิภาพทางเทคโนโลยี

1) การออกแบบเครื่องมีความแข็งแรงทนทาน ตัวเครื่องทำจากอะลูมิเนียมอัลลอยด์ มีคุณสมบัติป้องกันฝุ่นและกันน้ำระดับ IP54

2) การตรวจจับที่รวดเร็ว: สามารถแสดงเกรดวัสดุได้ภายในหนึ่งวินาที นอกจากนี้ยังสามารถเลือกโหมดความแม่นยำสูงสำหรับการตรวจจับเชิงปริมาณได้

3) ปลอดภัยและเชื่อถือได้ ไม่มีอันตรายจากรังสี ไม่ต้องมีการควบคุมความปลอดภัยจากรัฐบาลสำหรับการขายหรือการใช้งาน

4) การออกแบบตามหลักสรีรศาสตร์ที่ยอดเยี่ยม น้ำหนักรวมแบตเตอรี่ 1.25 กก. ขนาดเล็ก แข็งแรงทนทาน และแบตเตอรี่มาตรฐานสองก้อนเพียงพอสำหรับการทำงานตลอดทั้งวัน

5) ความสามารถในการปรับตัวกับอุณหภูมิแวดล้อม: อุณหภูมิแวดล้อมที่แนะนำในการทำงานคือ 5°C-40°C

6) ใช้ระบบปฏิบัติการที่พัฒนาโดย Linux อินเทอร์เฟซสะอาดตาและเรียบง่าย การทำงานผ่านหน้าจอสัมผัสสะดวก

8) แหล่งกำเนิดแสงใช้เลเซอร์พัลส์ประสิทธิภาพสูงกำลังต่ำระดับ 3B แบบโซลิดสเตตทั้งหมด 1064nm เลเซอร์แบบ Q-switched แบบพาสซีฟ เอาต์พุตพัลส์สูงสุด 100 ไมโครโฟลคัล

9) ระบบออปติคัลที่ใช้กระจกพร่าแบบไมโคร-ไชน์ ใช้ตัวตรวจจับไมโคร-CCD / CMOS ความละเอียดสูง

10) ใช้ขั้นตอนวิธีสัมประสิทธิ์เชิงประจักษ์ที่ทันสมัยที่สุด ร่วมกับเทคโนโลยีการตรวจจับการสั่นสะเทือนของลำแสงที่เป็นกรรมสิทธิ์เฉพาะ: เทคโนโลยีการตรวจจับการกัดกร่อนด้วยเลเซอร์ที่สามารถทะลุผ่านได้ ซึ่งสามารถสลับการกัดกร่อนแกนของตัวอย่างได้ สามารถกัดกร่อนสารปนเปื้อนและชั้นออกไซด์บนพื้นผิวตัวอย่าง วิเคราะห์สัญญาณตัวอย่างที่ลึกกว่า และได้รับข้อมูลสเปกตรัมที่แม่นยำที่สุด

พื้นที่การใช้งานของอุปกรณ์ LIBS แบบพกพา

1. การระบุวัสดุโลหะผสม (PMI) - การตรวจสอบขาเข้า การจัดการวัสดุคงคลัง การตรวจสอบซ้ำวัสดุติดตั้ง

ในอุตสาหกรรมการก่อสร้างปิโตรเคมี, ภาชนะรับแรงดัน, โลหะวิทยา, ปิโตรเลียม, พลังงานไฟฟ้า, การบินและอวกาศ และอุตสาหกรรมอื่นๆ การระบุวัสดุโลหะผสมเป็นส่วนสำคัญของระบบการจัดการความปลอดภัยในการผลิต ดังที่ทราบกันดีว่าการผสมหรือการใช้วัสดุที่ไม่ได้มาตรฐานอาจก่อให้เกิดอุบัติเหตุร้ายแรง (ไฟไหม้, การระเบิด ฯลฯ) บริษัทและองค์กรอุตสาหกรรมหลายแห่งได้พัฒนากระบวนการประเมินวัตถุดิบที่เข้มงวดเพื่อให้แน่ใจว่าวัสดุโลหะผสมที่ใช้ในการผลิตและการติดตั้งสอดคล้องกับข้อกำหนดของการออกแบบทางวิศวกรรม

2. การรีไซเคิลเศษทองคำ

ในช่วงไม่กี่ปีที่ผ่านมา อุตสาหกรรมการรีไซเคิลของเสียโลหะมีการพัฒนาอย่างรวดเร็ว เมื่อเผชิญกับประเภทโลหะผสมที่ซับซ้อนและหลากหลาย รวมถึงคุณภาพวัสดุที่ดีและไม่ดี เราต้องใช้วิธีการตรวจจับแบบทันที การวิเคราะห์และตรวจจับอย่างรวดเร็วและแม่นยำ ณ จุดเกิดเหตุ เพื่อปรับให้เข้ากับสภาวะตลาดที่เปลี่ยนแปลงไป เพื่อให้ได้เปรียบในการแข่งขันที่ดุเดือด เครื่องวิเคราะห์โลหะผสม LIBS แบบพกพาสามารถทำการตรวจจับ ณ จุดเกิดเหตุและคัดแยกเศษโลหะจำนวนมากได้อย่างรวดเร็ว ให้ข้อมูลที่จำเป็นแก่ผู้ซื้อและผู้ขายในการตัดสินใจอย่างรวดเร็วและเชื่อถือได้เมื่อซื้อขายวัตถุดิบ

3. การประกันคุณภาพและการควบคุมคุณภาพ (QA/QC)

ในอุตสาหกรรมการผลิตผลิตภัณฑ์โลหะ การประกันคุณภาพและการควบคุมคุณภาพวัสดุ (QA/QC) เป็นสิ่งจำเป็น การใช้วัสดุโลหะที่ไม่เป็นไปตามข้อกำหนดหรือไม่ผ่านการรับรอง มักจะก่อให้เกิดความสูญเสียต่อผู้ประกอบการผลิต ปัจจุบัน มีเครื่องวิเคราะห์โลหะผสม LIBS แบบพกพาหลายร้อยเครื่องถูกนำมาใช้ในอุตสาหกรรมนี้ ตั้งแต่ผู้ผลิตโลหะรายย่อยไปจนถึงผู้ผลิตการบินและอวกาศรายใหญ่ เครื่องวิเคราะห์โลหะผสม LIBS แบบพกพาค่อยๆ กลายเป็นเครื่องมือที่ทรงพลังสำหรับการตรวจสอบวัสดุโลหะผสมในระบบคุณภาพ (QA/QC)

ภาคผนวก:

กรณีการใช้งานอุปกรณ์ LIBS แบบพกพาในอุตสาหกรรมโลหะผสมอะลูมิเนียม:

1. การจำแนกประเภทวัตถุดิบก่อนการหลอมโลหะผสมอะลูมิเนียม - โดยทั่วไปแล้ว ผู้ผลิตและแปรรูปโลหะผสมอะลูมิเนียมรายใหญ่จะมีอุปกรณ์หลอม พวกเขาจะดำเนินการตามความต้องการของลูกค้าหรือการผลิต โดยการหลอมอะลูมิเนียมปฐมภูมิและโลหะผสมอะลูมิเนียมรีไซเคิลพร้อมธาตุอื่นๆ ให้เป็นโลหะผสมที่ต้องการ ยิ่งองค์ประกอบของวัตถุดิบที่ใช้ใกล้เคียงกับเกรดโลหะผสมที่จะผลิตมากเท่าใด ต้นทุนการหลอมก็จะยิ่งต่ำลงเท่านั้น ในเวลานี้ การใช้วัสดุทองแดงบริสุทธิ์ อะลูมิเนียมบริสุทธิ์ หรือแมกนีเซียมบริสุทธิ์ที่มีราคาสูงกว่าจะลดลง และเวลาในการหลอมและเวลาในการคงสภาพก็จะสั้นลงด้วย (ประหยัดพลังงาน) สิ่งนี้ต้องการเครื่องมือที่สามารถทำการวิเคราะห์องค์ประกอบและการระบุเกรดได้อย่างรวดเร็วในสนาม เพื่อช่วยในการจำแนกประเภทวัตถุดิบ

ตัวอย่างเช่น เครื่องวิเคราะห์โลหะผสม LIBS แบบพกพาที่ซื้อโดย HUATEC HXRF-1XLIBS ส่วนใหญ่ใช้สำหรับการจำแนกประเภทเศษโลหะผสมอะลูมิเนียมก่อนการหลอม HUATEC HXRF-1XLIBS จัดหาโลหะผสมอะลูมิเนียมสี่ชนิดสำหรับรถกระบะ Ford F-150 Raptor: 6022, 6111, 5182, 5754 เศษอะลูมิเนียมจากโรงงาน Ford ถูกรีไซเคิลโดย American Aluminum และนำกลับมาหลอมเป็นวัตถุดิบ HUATEC HXRF-1XLIBS จะพยายามใช้เศษโลหะผสมอะลูมิเนียมซีรีส์ 6000 ในการผลิตโลหะผสมอะลูมิเนียมซีรีส์ 6000 และจะพยายามใช้เศษโลหะผสมอะลูมิเนียมซีรีส์ 5000 ในการผลิตโลหะผสมอะลูมิเนียมซีรีส์ 5000 เพื่อลดปริมาณแมกนีเซียมบริสุทธิ์และธาตุบริสุทธิ์อื่นๆ

2. การตรวจสอบ/ยืนยันคุณภาพอย่างรวดเร็ว (การตรวจสอบคุณภาพ) ของวัตถุดิบ (เช่น แท่งอะลูมิเนียม) ที่เข้าโรงงานของบริษัทแปรรูปโลหะผสมอะลูมิเนียม

บริษัทแปรรูปโลหะผสมอะลูมิเนียมมักจะซื้อแท่งอะลูมิเนียม/แผ่นอะลูมิเนียมเป็นวัตถุดิบ และสามารถพึ่งพาเฉพาะรายงานการตรวจสอบที่ผู้ขายจัดหาให้ หรือห้องปฏิบัติการหลังจากการเตรียมตัวอย่างผ่าน OES (เครื่องสเปกโตรมิเตอร์อ่านค่าโดยตรงแบบประกายไฟ) เพื่อทำการตรวจสอบ แต่การทดสอบ OES ไม่สะดวกกว่าและไม่สามารถตรวจจับแผ่นบางได้ มีซัพพลายเออร์วัสดุที่ผิดพลาดในการขายแผ่นอะลูมิเนียม 1060 (แมกนีเซียม Mg: 0.03, แมงกานีส Mn ≤ 0.05) เป็นแผ่นอะลูมิเนียม 3004 (แมกนีเซียม Mg: 0.8 ~ 1.3, แมงกานีส Mn 1.0 ~ 1.5) ให้กับลูกค้าเพื่อใช้ในโครงสร้าง ส่งผลให้เกิดอุบัติเหตุคุณภาพร้ายแรง เครื่องวิเคราะห์โลหะผสม LIBS แบบพกพาสามารถหลีกเลี่ยงปัญหาดังกล่าวได้

3. การยืนยันเกรดหรือการวิเคราะห์องค์ประกอบในกระบวนการผลิตและผลิตภัณฑ์สำเร็จรูป (การควบคุมคุณภาพ) ของบริษัทแปรรูปโลหะผสมอะลูมิเนียม

บริษัทแปรรูปโลหะผสมอะลูมิเนียมบางแห่งอาจใช้ชิ้นส่วนแปรรูปโลหะผสมอะลูมิเนียมเกรดต่างๆ บางครั้งอาจผสมกันโดยไม่ได้ตั้งใจ จากนั้นคุณสามารถใช้เครื่องวิเคราะห์โลหะผสม LIBS แบบพกพาเพื่อระบุเกรดได้อย่างรวดเร็วเพื่อยืนยัน คุณยังสามารถใช้เครื่องวิเคราะห์โลหะผสม LIBS แบบพกพาเพื่อตรวจสอบผลิตภัณฑ์โลหะผสมอะลูมิเนียม 100% ก่อนออกจากโรงงาน และการตรวจจับนั้นไม่ทำลาย เครื่องสเปกโตรมิเตอร์อ่านค่าโดยตรงแบบประกายไฟมักไม่ถูกใช้สำหรับการตรวจจับผลิตภัณฑ์สำเร็จรูปโดยตรง เนื่องจากมีการสูญเสียและต้องมีการเตรียมตัวอย่าง หากบริษัทผลิตโลหะผสมทองแดงต้องการให้กระบวนการผลิตทั้งหมดไม่ปนเปื้อน "เบริลเลียม" หรือธาตุอันตรายอื่นๆ คุณสามารถยืนยันได้ว่าวัตถุดิบ ผลิตภัณฑ์กึ่งสำเร็จรูป และผลิตภัณฑ์สำเร็จรูป ณ เวลาใดก็ได้ผ่านเครื่องวิเคราะห์โลหะผสม LIBS แบบพกพา

4. การใช้งานการวัดคาร์บอน (ไม่ใช่มาตรฐาน, ฟังก์ชันสั่งซื้อเพิ่มเติม):

คาร์บอนเป็นหนึ่งในธาตุที่พบได้ทั่วไปในธรรมชาติ ในการทำเหมือง การถลุงโลหะ การผลิตวัสดุ และส่วนอื่นๆ ธาตุคาร์บอนจะถูกนำเข้าสู่โลหะวัสดุอย่างหลีกเลี่ยงไม่ได้ และมีผลกระทบสำคัญต่อคุณสมบัติทางกลของโลหะและกระบวนการผลิต ดังนั้นจึงมีความสำคัญอย่างยิ่งในการตรวจจับปริมาณคาร์บอนในโลหะได้อย่างแม่นยำ เครื่องวิเคราะห์ LIBS แบบพกพาของ HUATEC ชดเชยข้อบกพร่องของเทคโนโลยีฟลูออเรสเซนต์เอ็กซ์เรย์แบบดั้งเดิมสำหรับการวิเคราะห์คาร์บอน เช่น การกำหนดเกรดเหล็กกล้าคาร์บอนและการวิเคราะห์ปริมาณธาตุ รวมถึงการระบุวัสดุที่มีคาร์บอนเป็นองค์ประกอบที่แตกต่าง
