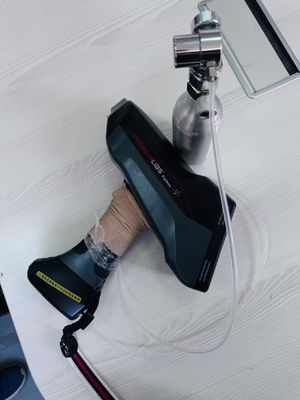

เครื่องวิเคราะห์ LIBS แบบมือถือ HXRF-1XLIBS สำหรับการระบุโลหะผสมคาร์บอน/อะลูมิเนียม/ทองแดง/นิกเกิล

HXRF-1XLIBS เครื่องวิเคราะห์ LIBS PMI แบบใช้มือถือสำหรับการระบุโลหะผสมคาร์บอน/อลูมิเนียม/ทองแดง/นิกเกิล

คุณสมบัติด้านประสิทธิภาพ

1) องค์ประกอบสามารถวิเคราะห์และตรวจจับได้ (ที่ใช้กันทั่วไป): Beryllium Be, Magnesium Mg, Aluminium Al, Silicon Si, Titanium Ti, Vanadium V, Chromium Cr, Manganese Mn, Iron Fe, Cobalt Co, Nickel Ni, Copper Cu, Zinc Zn, Niobium Nb, Molybdenum Mo, Tin Sn, Tungsten W, lead Pb, Bi Bi

2) สามารถตรวจจับและระบุโลหะผสมอลูมิเนียม โลหะผสมทองแดง โลหะผสมนิกเกิล สแตนเลส เหล็กโลหะผสมต่ำและปานกลาง และเกรดโลหะผสมอื่นๆ และเนื้อหาองค์ประกอบหลักได้อย่างรวดเร็ว เครื่องมือนี้ได้รับการติดตั้งไลบรารีเกรด UNS ไว้ล่วงหน้า ผู้ใช้ยังสามารถปรับแต่งไลบรารีเกรดได้

องค์ประกอบที่จะวิเคราะห์

ประสิทธิภาพของเทคโนโลยี

1) การออกแบบเครื่องมือมีความแข็งแกร่งและทนทาน และตัวเครื่องอะลูมิเนียมอัลลอยด์มีคุณสมบัติกันฝุ่นและกันน้ำระดับ IP54

2) การตรวจจับที่รวดเร็ว: หนึ่งวินาทีสามารถแสดงเกรดวัสดุ คุณยังสามารถเลือกโหมดการตรวจจับเชิงปริมาณที่มีความแม่นยำสูง

3) ปลอดภัยและเชื่อถือได้ไม่มีอันตรายจากรังสี ไม่มีข้อกำหนดการควบคุมความปลอดภัยของรัฐบาลสำหรับการขายหรือการใช้งาน

4) การออกแบบตามหลักสรีรศาสตร์ที่ยอดเยี่ยม น้ำหนักของเครื่องทั้งหมดรวมแบตเตอรี่ 1.25 กก. ขนาดเล็ก แข็งแรงและทนทาน และแบตเตอรี่มาตรฐานสองก้อนก็เพียงพอที่จะรับมือกับภาระงานในหนึ่งวัน

5) การปรับอุณหภูมิโดยรอบ: แนะนำอุณหภูมิแวดล้อมในการทำงาน 5 ℃-40 ℃

6) ขึ้นอยู่กับระบบปฏิบัติการที่พัฒนาโดย Linux อินเทอร์เฟซนั้นสะอาดและเรียบง่ายและการใช้งานหน้าจอสัมผัสนั้นสะดวก

8) แหล่งกำเนิดการกระตุ้นใช้เลเซอร์พัลส์ความปลอดภัยประสิทธิภาพสูงคลาส 3B พลังงานต่ำ, เลเซอร์ Q-switched แบบทึบทั้งหมด 1064 นาโนเมตร, เอาต์พุตพัลส์สูงถึง 100 ไมโครโฟกัส

9) ระบบออพติคอลที่ใช้ตะแกรงไมโครส่องแสง โดยใช้เครื่องตรวจจับไมโคร CCD /CMOS ความละเอียดสูง

10) ใช้อัลกอริธึมสัมประสิทธิ์เชิงประจักษ์ที่ทันสมัยที่สุดรวมกับเทคโนโลยีการตรวจจับเส้นทางแสงสั่นสะเทือนที่ได้รับการจดสิทธิบัตรเฉพาะ: เทคโนโลยีการตรวจจับการระเหยด้วยเลเซอร์แบบเจาะทะลุซึ่งสามารถตอบสนองการระเหยตามแนวแกนของตัวอย่างสามารถกำจัดสารมลพิษและฟิล์มออกไซด์บนพื้นผิวตัวอย่าง วิเคราะห์สัญญาณตัวอย่างที่ลึกกว่าและรับข้อมูลสเปกตรัมที่แม่นยำที่สุด

พื้นที่การใช้งานของอุปกรณ์ LIBS มือถือ

1, การระบุวัสดุโลหะผสม (PMI) - การตรวจสอบขาเข้า, การจัดการวัสดุสินค้าคงคลัง, การตรวจสอบวัสดุการติดตั้งอีกครั้ง

ในการก่อสร้างปิโตรเคมี ภาชนะรับความดัน โลหะวิทยา ปิโตรเลียม พลังงานไฟฟ้า การบินและอวกาศ และอุตสาหกรรมอื่นๆ การระบุวัสดุโลหะผสมเป็นส่วนสำคัญของระบบการจัดการการผลิตที่ปลอดภัย ดังที่เราทราบกันดีว่าการผสมหรือใช้วัสดุที่ไม่ได้มาตรฐานอาจทำให้เกิดอุบัติเหตุด้านความปลอดภัยร้ายแรงได้ (ไฟไหม้ การระเบิด ฯลฯ) บริษัทและองค์กรอุตสาหกรรมหลายแห่งได้พัฒนาขั้นตอนการประเมินวัตถุดิบที่เข้มงวดเพื่อให้แน่ใจว่าวัสดุโลหะผสมที่ใช้ในการผลิตและการติดตั้งสอดคล้องกับข้อกำหนดของการออกแบบทางวิศวกรรม

2, การรีไซเคิลเศษทอง

ในช่วงไม่กี่ปีที่ผ่านมา การพัฒนาของอุตสาหกรรมรีไซเคิลขยะโลหะเกิดขึ้นอย่างรวดเร็ว เมื่อเผชิญกับประเภทโลหะผสมที่ซับซ้อนและหลากหลาย รวมถึงคุณภาพของวัสดุที่ดีและไม่ดี เราต้องใช้วิธีการตรวจจับเงินสด การวิเคราะห์และการตรวจจับที่รวดเร็วและแม่นยำ ณ จุดนั้น เพื่อปรับให้เข้ากับสภาวะตลาดที่เปลี่ยนแปลง เพื่อที่จะอยู่ในตำแหน่งที่อยู่ยงคงกระพันในการแข่งขันในอุตสาหกรรมที่รุนแรง เครื่องวิเคราะห์โลหะผสม LIBS แบบมือถือสามารถทำการตรวจจับนอกสถานที่และคัดแยกเศษโลหะจำนวนมากได้อย่างรวดเร็ว ช่วยให้ผู้ซื้อและผู้ขายได้รับข้อมูลที่จำเป็นในการตัดสินใจอย่างรวดเร็วและเชื่อถือได้เมื่อทำการซื้อขายวัตถุดิบ

3 การประกันคุณภาพและการควบคุมคุณภาพ (QA/QC)

ในอุตสาหกรรมการผลิตผลิตภัณฑ์โลหะ การประกันคุณภาพวัสดุและการควบคุมคุณภาพ (QA/QC) ถือเป็นสิ่งสำคัญ เนื่องจากการใช้วัสดุโลหะที่ไม่เป็นไปตามข้อกำหนดหรือไม่มีคุณสมบัติเหมาะสม มักจะนำความสูญเสียมาสู่องค์กรการผลิต ปัจจุบัน เครื่องวิเคราะห์โลหะผสม LIBS แบบมือถือหลายร้อยเครื่องถูกนำมาใช้ในอุตสาหกรรมนี้ ตั้งแต่ผู้ผลิตโลหะขนาดเล็กไปจนถึงผู้ผลิตการบินและอวกาศขนาดใหญ่ เครื่องวิเคราะห์โลหะผสม LIBS แบบมือถือจะค่อยๆ ถูกกำหนดให้เป็นอาวุธอันทรงพลังสำหรับการตรวจสอบวัสดุโลหะผสมในระบบคุณภาพ (QA/QC)

ภาคผนวก:

กรณีการใช้งานอุปกรณ์ LIBS มือถือในอุตสาหกรรมโลหะผสมอะลูมิเนียม:

1. การจำแนกประเภทของวัตถุดิบก่อนการถลุงโลหะผสมอลูมิเนียม - โดยปกติแล้วองค์กรการผลิตและแปรรูปโลหะผสมอลูมิเนียมขนาดใหญ่จะมีอุปกรณ์หลอม ซึ่งจะเป็นไปตามข้อกำหนดของลูกค้าหรือการผลิต อลูมิเนียมหลักและโลหะผสมอลูมิเนียมรีไซเคิลบวกองค์ประกอบอื่น ๆ ที่หลอมเป็นโลหะผสมที่ต้องการ ยิ่งองค์ประกอบวัตถุดิบที่ใช้ใกล้เคียงกับเกรดของโลหะผสมที่จะผลิตมากเท่าไร ต้นทุนการถลุงก็จะยิ่งต่ำลง ในเวลานี้ การใช้ทองแดงบริสุทธิ์ อลูมิเนียมบริสุทธิ์ หรือแมกนีเซียมบริสุทธิ์ที่มีราคาแพงกว่าจะลดลง อีกทั้งยังสามารถลดระยะเวลาการหลอมละลายและเวลาในการถือครองลงได้ (ประหยัดพลังงาน) ซึ่งต้องใช้เครื่องมือที่สามารถทำการวิเคราะห์องค์ประกอบและการจดจำเกรดในภาคสนามได้อย่างรวดเร็ว เพื่อช่วยในการจำแนกประเภทวัตถุดิบ

ตัวอย่างเช่น เครื่องวิเคราะห์โลหะผสม LIBS แบบมือถือที่ซื้อโดย HUATEC HXRF-1XLIBS ส่วนใหญ่จะใช้สำหรับการจำแนกประเภทของเศษอลูมิเนียมอัลลอยด์ก่อนที่จะหลอม HUATEC HXRF-1XLIBS ผลิตอะลูมิเนียมอัลลอยด์สี่ชนิดสำหรับรถกระบะ F-150 Raptor ของ Ford: 6022, 6111, 5182, 5754 เศษอะลูมิเนียมจากโรงงาน Ford นำไปรีไซเคิลโดย American Aluminium และนำไปหลอมใหม่เป็นวัตถุดิบ HUATEC HXRF-1XLIBS จะพยายามใช้เศษอะลูมิเนียมอัลลอยด์ซีรีส์ 6000 ในการผลิตอะลูมิเนียมอัลลอยด์ซีรีส์ 6000 และจะพยายามใช้เศษอะลูมิเนียมอัลลอยด์ซีรีส์ 5000 ในการผลิตอะลูมิเนียมอัลลอยด์ซีรีส์ 5000 เพื่อลดปริมาณแมกนีเซียมบริสุทธิ์และองค์ประกอบบริสุทธิ์อื่นๆ

2. ผู้ประกอบการแปรรูปโลหะผสมอลูมิเนียมของวัตถุดิบ (เช่นแท่งอลูมิเนียม) เข้าไปในการตรวจสอบ / ยืนยันคุณภาพอย่างรวดเร็วของโรงงาน (การตรวจสอบคุณภาพ)

องค์กรแปรรูปโลหะผสมอลูมิเนียมมักจะซื้อแท่งอลูมิเนียม/แผ่นอลูมิเนียมเป็นวัตถุดิบ และสามารถพึ่งพารายงานการตรวจสอบที่ผู้ขายหรือห้องปฏิบัติการจัดทำขึ้นเท่านั้นหลังจากการเตรียมตัวอย่างผ่าน OES (สเปกโตรมิเตอร์การอ่านประกายไฟโดยตรง) เพื่อการตรวจสอบ แต่การทดสอบ OES นั้นไม่สะดวกกว่าและไม่สามารถตรวจจับแผ่นบางได้ มีซัพพลายเออร์วัสดุที่เข้าใจผิดว่าแผ่นอลูมิเนียม 1,060 (แมกนีเซียม Mg:0.03, แมงกานีส Mn≤0.05) เป็นแผ่นอลูมิเนียม 3004 (แมกนีเซียม Mg:0.8 ~ 1.3, แมงกานีส Mn 1.0 ~ 1.5) ขายให้กับลูกค้าเพื่อใช้ในโครงสร้าง ส่งผลให้เกิดอุบัติเหตุที่มีคุณภาพร้ายแรง เครื่องวิเคราะห์โลหะผสม LIBS แบบมือถือสามารถหลีกเลี่ยงปัญหาดังกล่าวได้

3. ผู้ประกอบการแปรรูปโลหะผสมอลูมิเนียมในกระบวนการผลิตและการยืนยันเกรดผลิตภัณฑ์สำเร็จรูปหรือการวิเคราะห์องค์ประกอบ (การควบคุมคุณภาพ)

บริษัทแปรรูปโลหะผสมอลูมิเนียมบางแห่งอาจใช้ชิ้นส่วนแปรรูปโลหะผสมอลูมิเนียมเกรดที่แตกต่างกัน ซึ่งบางครั้งก็ผสมกันโดยไม่ได้ตั้งใจ จากนั้นคุณสามารถใช้เครื่องวิเคราะห์โลหะผสม LIBS แบบมือถือเพื่อยืนยันเกรดอย่างรวดเร็ว คุณยังสามารถใช้เครื่องวิเคราะห์โลหะผสม LIBS แบบมือถือสำหรับการตรวจสอบผลิตภัณฑ์โลหะผสมอะลูมิเนียมเต็มรูปแบบ 100% ก่อนออกจากโรงงาน และการตรวจจับนั้นไม่ทำลาย โดยปกติแล้ว สเปกโตรมิเตอร์แบบอ่านค่าโดยตรงแบบประกายไฟไม่ได้ใช้สำหรับการตรวจจับโดยตรงของผลิตภัณฑ์สำเร็จรูป เนื่องจากมีการสูญเสียและต้องมีการเตรียมตัวอย่าง หากองค์กรการผลิตโลหะผสมทองแดงกำหนดให้กระบวนการผลิตทั้งหมดต้องไม่มี "เบริลเลียม" หรือองค์ประกอบที่เป็นอันตรายอื่นๆ คุณสามารถยืนยันได้ว่าวัตถุดิบ ผลิตภัณฑ์กึ่งสำเร็จรูป และผลิตภัณฑ์สำเร็จรูปได้ตลอดเวลาผ่านเครื่องวิเคราะห์โลหะผสม LIBS แบบมือถือหรือไม่

4. แอปพลิเคชันการวัดคาร์บอน (ไม่ใช่มาตรฐาน ฟังก์ชั่นสั่งพิเศษ):

คาร์บอนเป็นหนึ่งในองค์ประกอบที่พบบ่อยที่สุดในธรรมชาติ ในเหมืองแร่ การถลุงโลหะ การผลิตวัสดุ และการเชื่อมโยงอื่นๆ องค์ประกอบของคาร์บอนจะถูกนำมาใช้ในวัสดุโลหะอย่างหลีกเลี่ยงไม่ได้ และมีผลกระทบสำคัญต่อคุณสมบัติทางกลของโลหะและกระบวนการผลิต ดังนั้นจึงมีความสำคัญอย่างยิ่งในการบรรลุการตรวจจับปริมาณคาร์บอนในโลหะที่แม่นยำ เครื่องวิเคราะห์ LIBS แบบพกพาของ HUATEC ชดเชยข้อบกพร่องของเทคโนโลยีการเรืองแสงด้วยรังสีเอกซ์แบบดั้งเดิมสำหรับการวิเคราะห์คาร์บอน เช่น การกำหนดเกรดเหล็กกล้าคาร์บอนและการวิเคราะห์ปริมาณองค์ประกอบ รวมถึงการจำแนกวัสดุที่มีคาร์บอนเป็นองค์ประกอบที่แตกต่าง
