รายละเอียดสินค้า:
|
| ช่วงความหนา: | 0.8~9999มม. (สแกนแบบ A) 0.8~500มม. (สแกนแบบ C) | จำนวนช่องสัญญาณหน่วยเดียว: | 1-8 ช่องสัญญาณ เลือกส่ง/รับแยก/รวมกันได้ |
|---|---|---|---|
| ความถี่ของโพรบ: | 0.2~25เมกะเฮิรตซ์ | ข้อบกพร่องขั้นต่ำที่จะตรวจพบ: | ความลึก 5 มม., φ0.2มม |
| ได้รับช่วง: | 0dB~110dB โดยปรับขั้นละ 1dB และ 6dB | รับแบนด์วิธ: | 0.5MHz ~ 22MHz |
| กรองผ่านต่ำ: | สามารถเลือกได้ 3.5 / 5 / 7.5/ 10 MHz | ||
| เน้น: | เครื่องตรวจจับข้อบกพร่องด้วยอัลตราโซนิกสำหรับอุตสาหกรรมการบินและอวกาศ,เครื่องทดสอบ C-scan วัสดุคอมโพสิต,อุปกรณ์ทดสอบอัลตราโซนิกสำหรับอุตสาหกรรมการต่อเรือ |
||

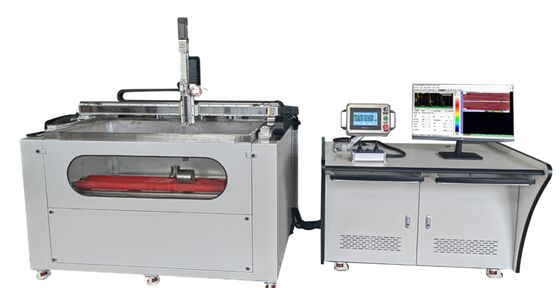

เครื่องตรวจจับข้อบกพร่องอัลตราโซนิก HUT-8 สำหรับการทดสอบ C-scan วัสดุคอมโพสิตในการต่อเรืออากาศยาน
การใช้งานผลิตภัณฑ์
เครื่องตรวจจับข้อบกพร่องอัลตราโซนิกแบบจุ่มน้ำเหมาะสำหรับการตรวจสอบระบบ C-scan ของวัสดุ เช่น เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม อะลูมิเนียมอัลลอยด์ ไทเทเนียมอัลลอยด์ ทองแดงอัลลอยด์ และวัสดุคอมโพสิต เป็นอุปกรณ์ทดสอบอัลตราโซนิกที่ใช้ในอุตสาหกรรมต่างๆ เช่น อากาศยาน การต่อเรือ และโลหะนอกกลุ่มเหล็ก เพื่อตรวจหาข้อบกพร่องภายใน เช่น รอยแตก การแยกชั้น ชั้นกาว สิ่งเจือปน และรูพรุน
พารามิเตอร์ทางเทคนิคหลัก
| ช่วงความหนา |
0.8~9999 มม. (A scan)0.8~500 มม. (C scan) |
| จำนวนช่องสัญญาณต่อหน่วย | 1-8 ช่องสัญญาณ, เลือกได้ระหว่างส่ง/รับ แยก/รวม |
| C-scan | การวิเคราะห์ส่วนตัดขวางแบบโทโมกราฟี, ขนาดส่วนตัดขวางขั้นต่ำ 0.1 มม. |
| ความถี่โพรบ | 0.2~25MHz |
| ขนาดขั้นโพรบเดี่ยว | 0.1~3 มม. |
| ขนาดขั้นใหญ่ | 80, 200, 400 และ 800 มม. (สี่ข้อกำหนด) |
| ข้อบกพร่องขั้นต่ำที่ต้องตรวจจับ | ความลึก 5 มม.,เส้นผ่านศูนย์กลาง0.2 มม. |
| แรงดันไฟฟ้าส่ง |
-350V เป็นทางเลือก |
| อิมพีแดนซ์ส่ง | 400Ω, 80Ω |
| ขอบขาลงของพัลส์ |
<15ns (10%~90%) |
| ความกว้างพัลส์ |
30–1000 ns, เพิ่มทีละ 5 ns |
| ความถี่ในการทำงาน |
100MHz |
| ช่องสัญญาณสุ่มตัวอย่าง |
1 / 2 / 4เลือกเส้นทางได้, การทำงานแบบขนาน |
| ความถี่สุ่มตัวอย่าง |
100 MHz (8 บิต) |
| ช่วงเกน |
0dB~110dB, เพิ่มทีละ 1dB และ 6dB |
| ฟิลเตอร์กรองความถี่ต่ำ |
3.5 / 5 / 7.5/ 10 MHz เลือกได้ |
| แบนด์วิดท์รับ |
0.5MHz ~ 22MHz |
| วิธีการตรวจจับ |
ความถี่วิทยุ/การตรวจจับเต็มรูปแบบ, เลือกได้ครึ่งบวกหรือครึ่งลบ |
| ความเป็นเส้นตรงแนวนอน |
<0.5% |
| ความเป็นเส้นตรงแนวตั้ง |
<3% |
| ความละเอียด |
>28dB |
| อัตราส่วนสัญญาณต่อสัญญาณรบกวน |
>55dB |
| ความถี่ซ้ำ |
2.5kHz~5kHz (ต่อช่องสัญญาณ) |
| การเข้ารหัสและการนับ |
2 แกน, AB เฟส, หรือพัลส์ + ทิศทาง |
| อินพุต/เอาต์พุตแบบแยกด้วยแสง |
8/8 ช่องสัญญาณ |
| อินเทอร์เฟซสัญญาณ |
SMA/BNC เป็นทางเลือก |
| อินเทอร์เฟซเครือข่าย |
100Mbps |
| สภาพแวดล้อมอุณหภูมิ |
-30°C ~ 70°C |
| ความชื้นแวดล้อม |
<90% |
คุณสมบัติ
ซอฟต์แวร์แสดงโหมดการสแกน เช่น A scan, B scan, C scan, D scan และการวัดความหนา
ประเภทโพรบ: โฟกัสแบบจุด, โฟกัสแบบเส้น
รองรับการระบุตำแหน่งข้อบกพร่องอัตโนมัติ และเหมาะสำหรับการสแกนและวิเคราะห์ชิ้นงานเดียวหรือหลายชิ้นพร้อมกัน มีการระบุตำแหน่งที่แม่นยำ ความแม่นยำในการตรวจจับสูง และการสร้างภาพ C-scan ที่เข้าใจง่าย
ซอฟต์แวร์ C-scanning สามารถวัดพื้นที่ข้อบกพร่อง ระยะห่างระหว่างข้อบกพร่อง ประเมินข้อบกพร่อง และทำเครื่องหมายบริเวณที่ผิดปกติได้โดยตรง ซึ่งช่วยในการวิจัยและบันทึกผลการทดลอง
ซอฟต์แวร์การรับและวิเคราะห์ข้อมูลมีอินเทอร์เฟซผู้ใช้ภาษาจีน (มีอินเทอร์เฟซภาษาอังกฤษด้วย) อินเทอร์เฟซผู้ใช้เป็นมิตร ใช้งานง่าย และให้ผลลัพธ์ที่เข้าใจง่าย ลดความต้องการทักษะทางเทคนิคสำหรับผู้ปฏิบัติงาน ฟังก์ชันการทำงานสามารถอัปเกรดได้อย่างต่อเนื่องตามความต้องการของลูกค้า
