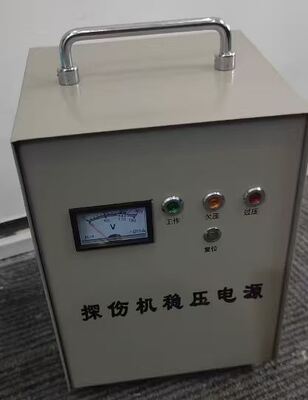

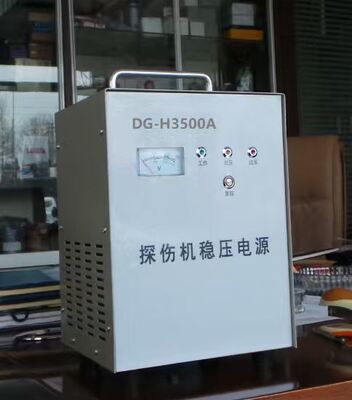

เครื่องปรับความตึงเครียดสําหรับเครื่องตรวจสอบความผิดพลาด DG-H3500A

เครื่องปรับแรงดันไฟฟ้าสำหรับเครื่องตรวจจับข้อบกพร่อง DG-H3500A

I. คุณสมบัติหลัก:

แหล่งจ่ายไฟปรับแรงดันไฟฟ้าแบบนี้ใช้การออกแบบแรงดันไฟฟ้าต่ำพิเศษ และสามารถปรับแรงดันไฟฟ้าขาออกให้เป็นค่าปกติโดยอัตโนมัติและรวดเร็วในช่วงแรงดันไฟฟ้าขาเข้าที่กว้างมาก

ใช้หม้อแปลงแบบ Toroidal มีประสิทธิภาพสูงและสูญเสียต่ำ

มีระบบป้องกันแรงดันไฟฟ้าเกิน, แรงดันไฟฟ้าต่ำเกิน, การหน่วงเวลา และกระแสเกิน เพื่อให้มั่นใจในการใช้งานเครื่องตรวจจับข้อบกพร่องได้อย่างปลอดภัย

II. ตัวชี้วัดทางเทคนิคหลัก

1. ประเภทแหล่งจ่ายไฟ: 220VAC 50HZ

2. กำลังขับที่กำหนด: 3500VA

3. ช่วงแรงดันไฟฟ้าขาเข้า: 130V-270V

4. ความแม่นยำของแรงดันไฟฟ้าขาออก: 220V± 8%

5. การป้องกันการหน่วงเวลา: 5±2 นาที

6. ความแข็งแรงของฉนวนไฟฟ้า: 1500V AC เป็นเวลา 1 นาที

7. อุณหภูมิแวดล้อม: 0-40℃

8. ความชื้นแวดล้อม: 20-90% RH

9. มาตรฐานการดำเนินการ: SB/T10266-1996

III. การติดตั้งและการใช้งาน

ด้านหลังของแหล่งจ่ายไฟปรับแรงดันไฟฟ้ามีแผงขั้วต่อและมีเครื่องหมาย "Input" และ "Output" การเดินสายควรดำเนินการโดยบุคลากรที่มีความรู้ด้านไฟฟ้าบางส่วนหลังจากตัดแหล่งจ่ายไฟ "Input" ควรเชื่อมต่อกับแหล่งจ่ายไฟหลัก 220VAC และพื้นที่หน้าตัดของสายไฟต้องไม่น้อยกว่า 2.5 มม.² ปลายขาออกควรเชื่อมต่อกับเครื่องฉายรังสี เครื่องหมาย "L" คือสายไฟ L, "N" คือสายกลาง และ " " คือสายดินเพื่อความปลอดภัย ต้องต่อสายดินอย่างปลอดภัยระหว่างการใช้งานเพื่อหลีกเลี่ยงความเสี่ยงจากไฟฟ้าช็อต แถบซ็อกเก็ตด้านข้างยังสามารถเชื่อมต่อโดยตรงกับเครื่องตรวจจับข้อบกพร่องและเครื่องใช้ไฟฟ้าอื่นๆ ได้ เมื่อสายไฟสูญเสียพลังงานกะทันหันหรือเกินขีดจำกัดการป้องกัน ให้กดปุ่ม "Reset" เพื่อเข้าสู่สถานะการทำงาน

IV. หมายเหตุ

1. แหล่งจ่ายไฟปรับแรงดันไฟฟ้าแบบนี้มีสวิตช์ปรับแรงดันไฟฟ้าและสวิตช์บายพาส เมื่อสวิตช์ปรับแรงดันไฟฟ้าเชื่อมต่อ แหล่งจ่ายไฟจะเข้าสู่สถานะปรับแรงดันไฟฟ้า เมื่อสวิตช์บายพาสเชื่อมต่อ แหล่งจ่ายไฟจะเข้าสู่สถานะบายพาส (โดยไม่มีการควบคุมแรงดันไฟฟ้า)
2. เครื่องมือและไฟแสดงสถานะที่แสดงบนแผงควบคุมจะบ่งชี้สถานะการทำงานปัจจุบัน

3. เครื่องมีแรงดันไฟฟ้าสูงภายใน ไม่อนุญาตให้ผู้ที่ไม่ใช่ผู้เชี่ยวชาญเปิดฝาครอบเพื่อหลีกเลี่ยงความเสี่ยงจากไฟฟ้าช็อต
