รายละเอียดสินค้า:
|
| ช่วงการวัด: | 0.5 ถึง 508 มม. (0.025 ถึง 20.00 นิ้ว) | ความละเอียดการวัด: | 0.01 หรือ 0.1mm ((0.001 หรือ 0.01in) |
|---|---|---|---|
| หน่วย: | มิลลิเมตรหรือนิ้ว | โหมดการแสดงผล: | โหมดค่าความหนา, โหมดจับภาพต่ำสุด/สูงสุด, โหมดความแตกต่าง/การลด |
| เน้น: | เครื่องวัดความหนาด้วยเสียงฉายด้วย A Scan,B การสแกนเครื่องวัดความหนาด้วยเสียงฉีด,ผ่านเครื่องวัดความหนาของเคลือบ |
||

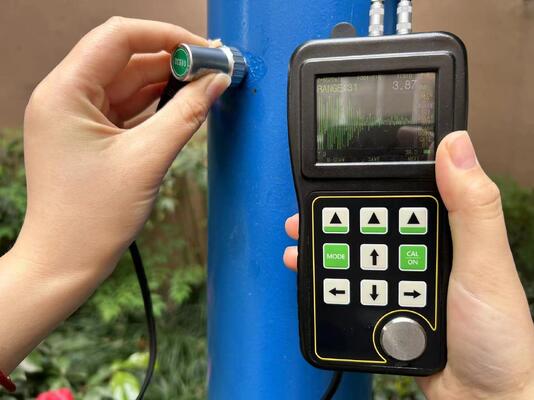

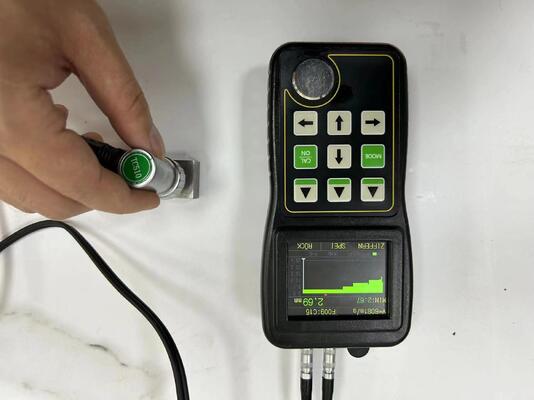

เครื่องวัดความหนาอัลตราโซนิก TG-5100D แบบ A Scan และ B Scan แบบเรียลไทม์ผ่านการเคลือบ
เครื่องวัดความหนาอัลตราโซนิกนี้พัฒนาและผลิตโดยบริษัทของเรา ใช้หน้าจอสีจริง OLED, A-SCAN & B SCAN แบบเรียลไทม์ในตัว และการวัดความหนาผ่านการเคลือบ, การจัดเก็บข้อมูลความจุสูง และฟังก์ชันอื่นๆ และใช้หลักการวัดอัลตราโซนิก เป็นเครื่องมือทดสอบแบบไม่ทำลายอุตสาหกรรมแบบพกพาที่มีความแม่นยำสูงและมีความละเอียดสูง
เครื่องมือนี้สามารถใช้กันอย่างแพร่หลายในการผลิต, อุตสาหกรรมแปรรูปโลหะ, อุตสาหกรรมเคมี, อุตสาหกรรมตรวจสอบสินค้า และสาขาการทดสอบอื่นๆ นอกจากแผ่นต่างๆ และชิ้นส่วนแปรรูปต่างๆ สำหรับการวัดที่แม่นยำแล้ว ยังสามารถใช้เพื่อตรวจสอบการผลิตท่อและภาชนะรับแรงดันต่างๆ ในระหว่างการใช้งาน, ตรวจสอบการกัดกร่อนหลังจากระดับความบาง, เป็นเครื่องมือที่จำเป็นสำหรับอุตสาหกรรมการทดสอบแบบไม่ทำลาย
ฟังก์ชัน A-SCAN snapshot ซึ่งสามารถช่วยให้ผู้ใช้ควบคุมการวัดได้ดีขึ้นและหลีกเลี่ยงการวัดที่ผิดพลาดซึ่งเกิดจากปัจจัยของวัสดุเอง เมื่อมีชั้นเคลือบหรือชั้นสีบนพื้นผิวของวัสดุที่ทดสอบ สามารถวัดความหนาจริงของพื้นผิวของชิ้นงานได้โดยไม่ต้องขัดหรือทำลายชั้นเคลือบผิว
พารามิเตอร์ทางเทคนิค
| หน้าจอ OLED สี TFT QVGA ขนาด 2.4 นิ้ว (320x240) พร้อมอัตราส่วนคอนทราสต์ 1010:1 | |
| หลักการทำงาน | วิธีอัลตราโซนิกพัลส์/เอคโค/เอคโค โดยใช้หัววัดคริสตัลคู่ |
| ช่วงการวัด | 0.5 ถึง 508 มม. (0.025 ถึง 20.00 นิ้ว) |
| ความละเอียดการวัด | 0.01 หรือ 0.1 มม. (0.001 หรือ 0.01 นิ้ว) |
| มิลลิเมตร หรือ นิ้ว | |
| โหมดการแสดงผล | โหมดค่าความหนา, โหมดจับภาพค่าสูงสุด/ต่ำสุด, โหมดส่วนต่าง/ลดลง |
| การแก้ไข V path | การแก้ไข V path อัตโนมัติชดเชยความไม่เป็นเชิงเส้นของหัววัดคู่ |
| อัตราการอัปเดตการวัด | เลือกได้ 4Hz, 8Hz หรือ 16Hz ต่อวินาที |
| ช่วงความเร็ววัสดุ |
|
| ภาษาที่ใช้งาน | จีน/อังกฤษ/ฝรั่งเศส (เลือกได้) |
| การตั้งค่าการเตือน | การเตือนค่าสูงสุด/ต่ำสุด, เปลี่ยนสีการอ่านค่าความหนาแบบไดนามิกเมื่อมีการเตือน |
| แหล่งจ่ายไฟ | แบตเตอรี่ AA ขนาด 1.5V สองก้อน |
| เวลาใช้งาน | แบตเตอรี่ AA สองก้อน, ใช้งานได้นานกว่า 35 ชั่วโมง |
| เครื่องมือปิดเครื่อง | ปิดเครื่องอัตโนมัติเมื่อไม่มีการใช้งานเป็นเวลา 5, 10 หรือ 20 นาที หรือปิดเครื่องด้วยตนเอง |
| -10 ถึง +50 °C, สูงสุด 20 °C ตามข้อกำหนดพิเศษ | |
| |
| อายุการเก็บรักษา | รวมแบตเตอรี่ 280 กรัม |
| 12 เดือน |
การจัดส่งมาตรฐาน
เครื่องหลัก TG-5100D
หัววัดพร้อมสายเคเบิล
กระเป๋าใส่
คู่มือการใช้งาน
ใบรับรองการสอบเทียบ
อุปกรณ์เสริม (เลือกได้)
| หัววัดอุณหภูมิสูง | หัววัดเหล็กหล่อ |
| หัววัดท่อแคบ | หัววัดขนาดเล็ก |
| สายเคเบิลหัววัด | บล็อกขั้นบันได |
| ปลอกยาง |
หัววัดพร้อมช่วงการวัด
| หัววัดที่อธิบายไว้ |
| เส้นผ่านศูนย์กลางพื้นที่สัมผัส | ช่วงการวัด (ในเหล็ก) | อุณหภูมิสัมผัสที่อนุญาต |
| หัววัดเหล็กหล่อ ZT12 |
|
| ||
| หัววัดมาตรฐาน PT12 |
| |||
| หัววัดมาตรฐาน PT08 |
| |||
| หัววัดมาตรฐาน TC510 |
| |||
| หัววัดท่อคริสตัลขนาดเล็ก PT06 |
| |||
| หัววัดขนาดเล็ก PT04 |
| |||
| หัววัดอุณหภูมิสูง | ต่ำกว่า 480 °C |
คุณสมบัติหลัก
1. เมนูการกำหนดค่าพารามิเตอร์ระดับเดียวที่เรียบง่าย
2. การสแกน A แบบเรียลไทม์ ผู้ใช้สามารถดูรูปคลื่นสัญญาณอัลตราโซนิกได้โดยตรงบนหน้าจอ ซึ่งใช้เพื่อยืนยันความถูกต้องของการอ่านค่าความหนา วิเคราะห์สาเหตุของปัญหา และช่วยให้ผู้ใช้ค้นหาแนวทางแก้ไขปัญหา
3. เมื่อหัววัดสัมผัสกับชิ้นงาน ค่าความหนาจะแสดงเป็นตัวอักษรสีขาว
4. การเตือนความหนา: สามารถตั้งค่าขีดจำกัดความหนาในการเตือน และสีของการอ่านค่าความหนาสามารถเปลี่ยนแปลงแบบไดนามิกได้ระหว่างการเตือน
5. โหมดสูงสุด: จับค่าสูงสุดและต่ำสุดในกระบวนการวัด
6. โหมดส่วนต่าง: รับค่าส่วนต่างระหว่างค่าการวัดความหนาปัจจุบันกับค่าความหนาตามที่กำหนด และค่าเปอร์เซ็นต์ของส่วนต่างกับค่าความหนาตามที่กำหนด
7. รองรับหน่วยความหนาเป็นมิลลิเมตรและนิ้ว
8. ฟังก์ชันจัดเก็บข้อมูลความจุสูง: สามารถจัดเก็บค่าความหนาได้ 100,000 ค่า
9. สามารถทะลุผ่านชั้นเคลือบผิวของชิ้นงาน และวัดความหนาของพื้นผิวได้โดยตรง
10. ผู้ใช้สามารถเลือกระดับความละเอียดในการวัดในระบบเมตริก x.XX และ X.X และในระบบอังกฤษ x.XX และ X.X
11. อินเทอร์เฟซหลายภาษามีให้เลือก
12. เวลาสแตนด์บายสูงสุด 35 ชั่วโมง
