อุปกรณ์การทดสอบที่ไม่ทําลายล้าง HEF-17B เครื่องตรวจจับกระแสไฟฟ้าอุดตัน

HEF-17B เครื่องตรวจจับกระแสไหลวนแบบพัลส์

1 รุ่นและการกำหนดค่า

2 บทนำโดยย่อ

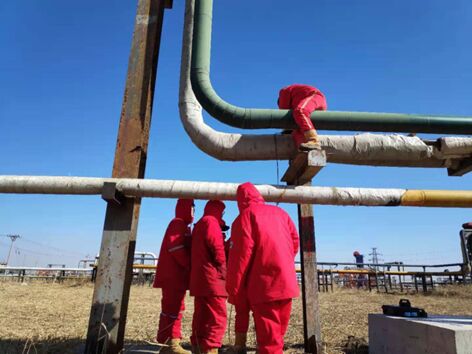

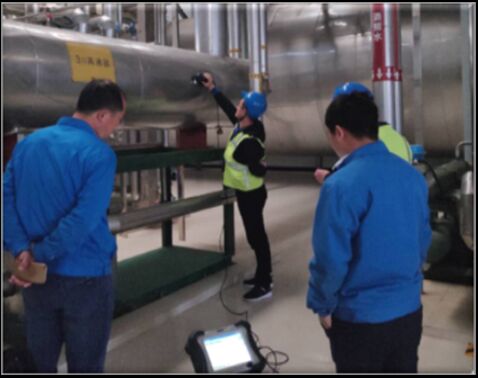

อุปกรณ์นี้สามารถใช้สำหรับการตรวจสอบท่อโลหะขณะใช้งานนอกชั้นหุ้ม โดยใช้กระแสพัลส์แทนการกระตุ้นด้วยกระแสไซน์แบบดั้งเดิม สนามแม่เหล็กพัลส์นอกตัวนำ ในเซ็นเซอร์กระแสไหลวนแบบพัลส์ โดยการวัดกระบวนการลดทอนของสนามแม่เหล็กไฟฟ้ากระแสไหลวนแบบพัลส์ เพื่อประเมินระดับการกัดกร่อนของความหนาท่อ เมื่อเทียบกับวิธีการตรวจจับความหนาท่อแบบดั้งเดิม: ไม่ต้องขัด, ไม่ต้องใช้สารเชื่อมต่อ, อุปกรณ์สแกนต่อเนื่องขณะใช้งาน, สามารถเพิ่มประสิทธิภาพการตรวจจับได้อย่างมาก

เมื่อเทียบกับเทคโนโลยีการทดสอบกระแสไหลวนแบบพัลส์ทั่วไป, คุณสมบัติการสแกนที่แม่นยำ: การรบกวนจากปัจจัยแวดล้อมน้อยลง, ประสิทธิภาพการตรวจจับสูง, ความละเอียดสูงขึ้น (สามารถตรวจจับการกัดกร่อนขนาดเล็ก, อัตราการตรวจจับพลาดต่ำมาก), เหมาะสำหรับการตรวจจับการกัดกร่อนของส่วนที่มีความเสี่ยงสูงโดยไม่มีชั้นเคลือบ (ไม่มีหรือหลังการถอด) หรือชั้นเคลือบแบบบาง (ชั้นเคลือบป้องกันการกัดกร่อนน้อยกว่า 300 มม. เป็นต้น), ตัวอย่างเช่น: ท่อกระบวนการในโรงงานผลิต, ผนังน้ำ, ท่อเตาเผา, ท่อข้อต่อขนาดเล็ก, ข้อศอก, สามทาง ฯลฯ

3 คุณสมบัติการทำงาน

l ★มีปุ่มลัดและหน้าจอ LCD บนโพรบ ซึ่งสามารถแสดงสถานะการทำงานและข้อมูลการตรวจจับแบบเรียลไทม์ และประสิทธิภาพการทำงานจะดีขึ้นอย่างมากโดยไม่ต้องดำเนินการโฮสต์บ่อยครั้งในระหว่างกระบวนการตรวจจับ

l ★โพรบใช้เทคโนโลยีโฟกัสอิเล็กทรอนิกส์ ซึ่งมีความละเอียดเชิงพื้นที่สูงขึ้น การรับรู้ที่ดีขึ้น และความสามารถในการป้องกันการรบกวนที่แข็งแกร่งขึ้นสำหรับข้อบกพร่องการกัดกร่อนเฉพาะที่

l ไม่ไวต่อรูปร่างของข้อบกพร่อง สามารถตรวจจับการกัดกร่อนของความหนาผนังหรือข้อบกพร่องการลดความหนาอื่นๆ ของชิ้นส่วนโลหะ "ที่มีชั้นหุ้ม (ชั้นฉนวน, ชั้นระบายความร้อน, ชั้นป้องกัน ฯลฯ)"

l สามารถทำการตรวจสอบได้เมื่ออุปกรณ์กำลังทำงาน (อุณหภูมิสูง, อุณหภูมิต่ำ, วัสดุในอุปกรณ์ ฯลฯ)

l วัสดุที่ตรวจจับ: ตรวจจับความหนาผนังที่เหลือของวัสดุโลหะเฟอร์โรแมกเนติก เช่น เหล็กคาร์บอน, เหล็กกล้าผสมต่ำ

l ★สามารถตรวจจับความหนาผนังที่เหลือของสแตนเลส, อลูมิเนียมอัลลอยด์ และวัสดุโลหะที่ไม่ใช่เฟอร์โรแมกเนติกอื่นๆ ได้เช่นกัน

l รูปทรงแผ่นท่อ: แผ่น, ท่อตรง, ข้อศอก, ถัง

l วัสดุชั้นหุ้ม: วัสดุที่ไม่นำไฟฟ้า, ไม่ใช่แม่เหล็ก (แร่ใยหิน, โฟม ฯลฯ), ตาข่ายโลหะ, แผ่นเหล็ก, แผ่นอลูมิเนียม และชั้นป้องกันโลหะอื่นๆ

l แหล่งจ่ายไฟ AC/DC แบบผสม, แบตเตอรี่ลิเธียมแบบชาร์จไฟได้ในตัวทำงานต่อเนื่องมากกว่า 4 ชั่วโมง

l การออกแบบป้องกันฝุ่นและป้องกันน้ำกระเซ็นแบบปิดสนิท IP64, การออกแบบปลอกซิลิโคนป้องกันการตกและป้องกันการสั่นสะเทือน เหมาะสำหรับสภาพการทำงานที่สมบุกสมบันยิ่งขึ้น

4 พารามิเตอร์ทางเทคนิค

l ความสูงยกสูงสุด: 300 มม.

l ความหนาผนังตรวจจับสูงสุด: 2~45 มม.

l เส้นผ่านศูนย์กลางท่อ: ≥20 มม.

l ความหนาของชั้นป้องกันโลหะ: ≤1 มม.

l ★ความแม่นยำในการตรวจจับซ้ำ: 2%

l ★ความไวในการตรวจจับข้อบกพร่องการกัดกร่อน: 5% (อัตราส่วนปริมาตร)

l ความเร็วในการวัด: 15~0.5 ครั้ง/วินาที (ลดลงเมื่อความหนาผนังที่วัดเพิ่มขึ้น)

l ความยาวสายโพรบ: 3 ม., 10 ม. (อุปกรณ์เสริม)

l ★แบตเตอรี่ลิเธียมแบบชาร์จไฟได้ในตัว ทำงานต่อเนื่อง ≥4 ชั่วโมง

l ★ขนาดและน้ำหนัก: โฮสต์: L290×W220×H95 มม. ≤3.8 กก., โพรบชนิด P1/เล็ก: L106×W61×H52 มม. 0.5 กก., โพรบชนิด P2/กลาง: L148×W73×H192 มม. 1 กก., โพรบชนิด P3/ใหญ่: L196×W100×H62.5 มม. 1.5 กก.

l อุณหภูมิของสารที่ทดสอบ: -200~800°C

l อุณหภูมิสัมผัสโพรบ: -50~+200°C

l อุณหภูมิการทำงานของโฮสต์: -10°C~+50°C

l ความชื้น: ≤85%R.H

l แหล่งจ่ายไฟอะแดปเตอร์: เฟสเดียว AC100~240V/1.7A, 50/60Hz, เอาต์พุต DC20V/5A

l การสิ้นเปลืองพลังงาน: ≤38VA

5 รายการบรรจุภัณฑ์

l ชุดหลัก (รวมสายข้อมูล, ที่ชาร์จ, สายโพรบ 3 ม.) 1 ชุด

l โพรบความละเอียดสูงสำหรับท่อเปลือยเหล็กคาร์บอน (C.S รวมด้ามจับ) 1 ชิ้น

l โพรบเหล็กคาร์บอน (C.S: เล็ก, กลาง, ใหญ่) 1 กลุ่ม

l คู่มือการใช้งาน 1 เล่ม

l ใบรับรองการสอบเทียบ HUATEC 1 ฉบับ

กล่อง/กระเป๋าเครื่องมือ
