HEF-17B การตรวจจับกระแสไหลวนแบบพัลส์สำหรับความหนาผนังท่อโลหะ

อุปกรณ์ตรวจจับกระแสไฟฟ้าอุดรธันวา HEF-17B

1. รูปแบบและการตั้งค่า

2. การนําเสนอสั้น ๆ

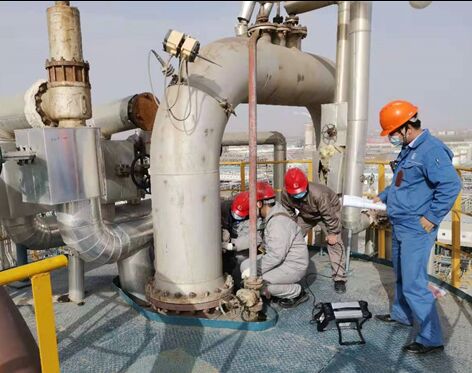

อุปกรณ์สามารถใช้ในการตรวจสอบในระหว่างการใช้งานของความหนาผนังท่อโลหะภายนอกชั้นคลุม, แทนที่ปัจจุบันปัจจุบันซีนูโซอิดลธรรมดากระตุ้นการกระแสกระแสกระแสแสนที่แม่เหล็กแบบกระแทกภายนอกตัวนํา, ตัวนําในเซ็นเซอร์กระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสเปรียบเทียบกับวิธีการตรวจสอบความหนาของผนังแบบดั้งเดิม:โดยไม่มีการเคลือบ, โดยไม่มีการเชื่อม, อุปกรณ์สแกนต่อเนื่องในการใช้งาน, สามารถปรับปรุงประสิทธิภาพการตรวจสอบอย่างมาก

เมื่อเปรียบเทียบกับเทคโนโลยีการทดสอบกระแสกระแสกระแสกระแสกระแสกระแสกระแสคุณสมบัติการสแกนความแม่นยําการแทรกแซงจากปัจจัยสิ่งแวดล้อมน้อยลง, ประสิทธิภาพการตรวจจับสูง, ความละเอียดสูงขึ้น (สามารถตรวจสอบการกัดกรองเล็ก, อัตราการตรวจสอบที่พลาดน้อยมาก)เหมาะสําหรับการตรวจจับการกัดกร่อนของชิ้นส่วนที่มีความเสี่ยงสูง โดยไม่มีชั้นเคลือบ (โดยไม่เคลือบหรือหลังจากถอน) หรือชั้นเคลือบบาง (ชั้นเคลือบกันการกัดกร่อนน้อยกว่า 300 มม.), ฯลฯ) ตัวอย่างเช่น: ท่อกระบวนการโรงงานผลิต, ผนังน้ํา, ท่อเตาอบ, ท่อต่อขนาดเล็ก, คอ, ที, ฯลฯ

3. ลักษณะการทํางาน

• ★มีคีย์การสั้นและจอ LCD บน sonda ที่สามารถแสดงสถานะการทํางานและข้อมูลการตรวจจับในเวลาจริงและประสิทธิภาพการทํางานดีขึ้นมากโดยไม่ต้องทํางานบ่อยของเจ้าภาพระหว่างกระบวนการตรวจจับ.
• ★เครื่องสํารวจใช้เทคโนโลยีการโฟกัสอิเล็กทรอนิกส์ ซึ่งมีความละเอียดในพื้นที่ที่สูงกว่า การรับรู้ที่ดีกว่า และความสามารถในการป้องกันการแทรกแซงที่แข็งแกร่งกว่าสําหรับอาการบกพร่องการกัดทุบในท้องถิ่น
• ไม่มีความรู้สึกต่อรูปร่างของความบกพร่อง, มันสามารถตรวจสอบการกัดกร่อนความหนาผนังหรือความบกพร่องการลดความหนาอื่น ๆ ของสัญลักษณ์โลหะ "ที่มีชั้นปกปิด (ชั้นกันหนาว, ชั้นเย็น,ชั้นป้องกัน, ฯลฯ) "

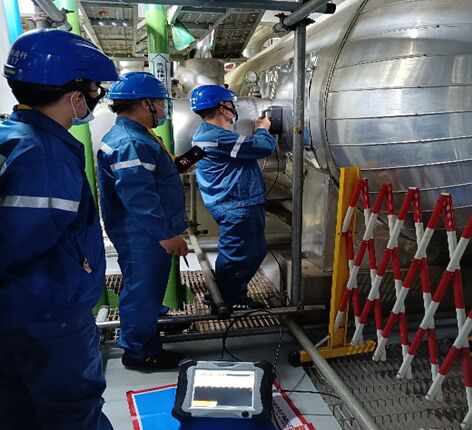

• การตรวจสอบสามารถทําได้เมื่ออุปกรณ์กําลังทํางาน (อุปกรณ์มีอุณหภูมิสูง, อุณหภูมิต่ํา, วัสดุในอุปกรณ์ เป็นต้น)
• วัสดุที่ตรวจพบ: การตรวจพบของหนาผนังที่เหลือ วัสดุโลหะไฟโรมาเนติก เช่น เหล็กคาร์บอน เหล็กสแตนเลสต่ํา
• ★มันยังสามารถตรวจจับความหนาผนังที่เหลือของเหล็กไร้ขัดเหล็ก สายสลัดอลูมิเนียมและวัสดุโลหะที่ไม่ใช่เหล็กเหล็ก
• รูปแบบแผ่นท่อ:แผ่น, ท่อตรง, เอว, ถัง
• วัสดุชั้นคลุม: วัสดุที่ไม่นําไฟ, ไม่แม่เหล็ก ((อะซเบสโตส, ผสมและอื่น ๆ), เครือโลหะ, ใบเหล็ก, ใบอลูมิเนียมและชั้นป้องกันโลหะอื่น ๆ
• แหล่งไฟฟ้าไฮบริด AC/DC แบตเตอรี่ลิตยูมที่สามารถชาร์จใหม่ได้
• การออกแบบกันฝุ่นและต้านกระจาย IP64 ที่ปิดปิดเต็มที่ การออกแบบกันตกและต้านการสั่นสะเทือนของซิลิโคน

4. ปริมาตรเทคนิค

• ความสูงการยกสูงสุด: 300 มม.
• ความหนาของผนังตรวจจับสูงสุด: 2 45mm
• กว้างของท่อ ≥20mm
• ความหนาของชั้นป้องกันโลหะ: ≤1mm
• ★ความแม่นยําในการตรวจพบซ้ํา: 2%
• ★ความละเอียดในการตรวจสอบอาการบกพร่องการกัดกร่อน: 5% (สัดส่วนปริมาณ)
• ความเร็วในการวัด: 15 ~ 0.5 ครั้ง/วินาที (ลดลงตามความหนาของผนังที่วัดเพิ่มขึ้น)
• ความยาวของสายสอด:3m, 10m (ไม่จําเป็น)
• ★แบตเตอรี่ลิเดียมที่สามารถชาร์จได้ในตัว ใช้งานต่อเนื่อง ≥4 ชั่วโมง
• ★ขนาดและน้ําหนัก: โฮสต์: L290×W220×H95mm≤3.8kg, ประเภท P1/ซอนด์ขนาดเล็ก: L106×W61×H52mm 0.5kg, ประเภท P2/ซอนด์ขนาดกลาง: L148×W73×H192mm 1kg,P3型/大探头L196×W100×H62.5mm 1.5kg
• อุณหภูมิของสื่อที่ทดสอบ: -200~800°C
• อุณหภูมิการสัมผัสของซอง:-50 ̊+200 ̊C
• อุณหภูมิการทํางานของโฮสต์: -10°C+50°C
• ความชื้น: ≤85%R.H
• พลังงานไฟฟ้าอัดแปลง: เฟสเดียว AC100~240V/1.7A,50/60Hz,Output DC20V/5A
• การสูญเสียพลังงาน: ≤38VA

5. รายการบรรจุ

• หน่วยหลัก ((รวมเคเบิลข้อมูล เครื่องชาร์จ เคเบิลโซนด์ 3m) 1 ชุด
• โซนด์ความละเอียดสูงหลอดก๊าบคาร์บอนสตีลเปล่า (C.S รวมถึงมือ) 1 ชิ้น
• โซนด์เหล็กคาร์บอน (C.S: ขนาดเล็ก, กลาง, ใหญ่) 1 กลุ่ม
• คู่มือการใช้งาน 1 หนังสือ
• ใบรับรองการปรับระดับ HUATEC 1 สําเนา
• กล่องเครื่องมือ/ถุง 1 ชิ้น
