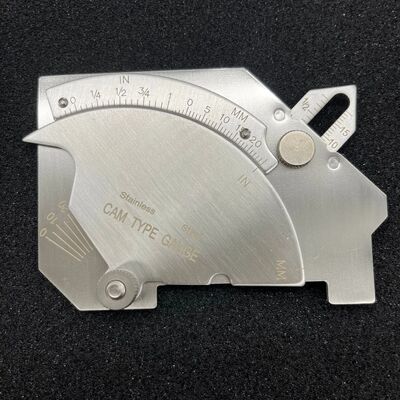

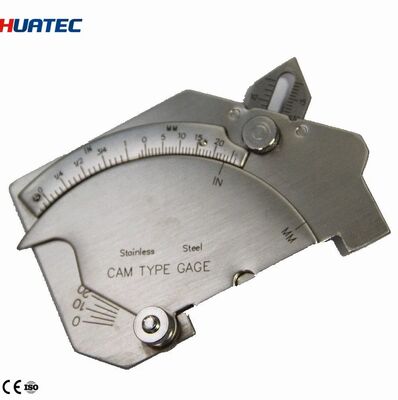

MG-8 มัลติฟันชัน บริดจ์แคม วอเดนดิ้ง อินสเปคชั่นเกจ พร้อมปรับมุม 0-60°

เครื่องวัดการเชื่อมสะพาน MG-8 แบบมัลติฟังก์ชัน พร้อมปรับมุมได้ 0-60 องศา

เครื่องวัดการเชื่อมแบบออลอินวัน ใช้งานง่าย สำหรับวัด: รอยบาก, ส่วนเกินของวัสดุ, มุมฟิลเล็ต, ขนาดและความสูงของรอยเชื่อม, มุมเตรียมผิว และการเยื้องศูนย์

สเกลปรับได้เพื่อชดเชยการสึกหรอของจุด เครื่องวัดการเชื่อมสะพาน ROK เป็นเครื่องมืออเนกประสงค์สำหรับการตรวจสอบการเชื่อม สามารถวัดพื้นผิวและข้อต่อรอยเชื่อมได้อย่างน้อย 7 ประเภท แสดงผลการวัดทั้งในหน่วยนิ้วและมิลลิเมตร (การวัดเชิงเส้นสูงสุด 60 มม. หรือ 2 นิ้ว) เครื่องวัดใช้งานง่าย ประกอบด้วยหน้าปัดหมุนหนึ่งอันและเข็มเลื่อนหนึ่งอัน เพียงแค่เลื่อนหน้าปัดหรือเข็ม ROK จนสัมผัสกับจุดที่เหมาะสม แล้วอ่านผลลัพธ์ เลื่อนหน้าปัดหรือเข็มจนสัมผัสกับจุดที่เหมาะสม แล้วอ่านผลลัพธ์ ผู้ตรวจสอบการเชื่อมสามารถใช้เครื่องวัด ROK ร่วมกันเพื่อให้ได้ผลการวัดที่ถูกต้องเพื่อประเมินคุณภาพของข้อต่อรอยเชื่อม

ข้อมูลจำเพาะ:

 บรรจุพร้อมคู่มือ แผ่นภาพประกอบแสดงส่วนประกอบของเครื่องวัด รวมถึงขั้นตอนการวัดพารามิเตอร์รอยเชื่อมต่างๆ

สามารถวัดได้:

ส่วนเกินของโลหะเชื่อม (ขนาด capping)

ความลึกของรอยบาก

ความลึกของรูพรุน

ขนาดคอของรอยเชื่อมฟิลเล็ต

ความยาวขาของรอยเชื่อมฟิลเล็ต

ความสูงของแนวเชื่อม

หน้าตัดรากและช่องว่างราก

แสดงผลการวัดทั้งในหน่วยนิ้วและมิลลิเมตร (การวัดเชิงเส้นสูงสุด 60 มม. หรือ 2 นิ้ว) เครื่องวัดใช้งานง่าย ประกอบด้วยหน้าปัดหมุนหนึ่งอันและเข็มเลื่อนหนึ่งอัน เพียงแค่เลื่อนหน้าปัดหรือเข็มจนสัมผัสกับจุดที่เหมาะสม แล้วอ่านผลลัพธ์
