รายละเอียดสินค้า:
|
| วัสดุ: | เอบีเอส | หน้าจอ: | จอแอลซีดี |
|---|---|---|---|
| มาตราส่วน: | HV, HB, HRC, HLD | การแสดงข้อมูล: | 50กำลังโหลด, เวลาในการทดสอบ, ผลการทดสอบ, เฉลี่ย, สูงสุด, ต่ำสุด, ส่วนเบี่ยงเบนและมาตราส่วนการแปลง สู |
| หน่วยความจำ: | ข้อมูลการวัด 1,000 กลุ่มและข้อมูลการสอบเทียบ 20 กลุ่ม | ระดับความแข็ง: | HL、HB、HRB、เหล็กแผ่นรีดร้อน、HRA、HV、HS |
| ขนาด: | 160x80x31มม. | โพรบ: | ขับเคลื่อนด้วยมอเตอร์ |
| เน้น: | เครื่องทดสอบความแข็งวิกเกอร์สพร้อมหัวกดเพชร,เครื่องทดสอบความแข็งอัลตราโซนิกพร้อมหัวกดแบบมอเตอร์,อุปกรณ์ทดสอบแบบไม่ทำลายพร้อมการรับประกัน |
||

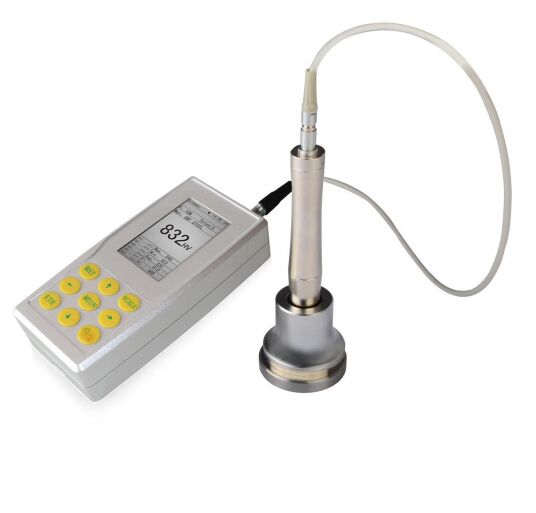

136° Vickers Diamond Indenter Ultrasonic Hardness Tester เครื่องตรวจสอบเครื่องยนต์
ลักษณะ:
●ข้อเสียที่เห็นได้ชัดสําหรับการวัดความแข็งที่ใช้กันทั่วไป เช่น Brinell, Rockwell, Vickers, Leeb เป็นต้น
● โรคเวลล์และบรีเนลล์ ด้วยแรงการบรรทุกที่หนักและการบดใหญ่ ส่งผลให้เกิดการทําลายอย่างร้ายแรงบนพื้นผิวของตัวอย่าง
● เครื่อง Vickers ใช้การวัดด้วยแสง แต่เพียงช่างมืออาชีพเท่านั้นที่สามารถทํางานได้อย่างเรียบร้อย ไม่สามารถวัดความแข็งของชิ้นงานหนัก เครื่องจักรที่ติดตั้งและชิ้นส่วนที่ประกอบเป็นถาวรได้
● เครื่องทดสอบความแข็งแรงของลีบ ใช้วิธีการรีบอนด์และทางอ้อมในการวัดความแข็งแรง, นําไปสู่การเบี่ยงเบนที่ใหญ่ง่ายเมื่อแปลงไปยังตาราง Brinell, Rockwell และ Vickers.
● ตัวทดสอบความแข็ง ultrasonic HUH-5E ใช้วิธีการต่อต้านการสัมผัส ultrasonic เพื่อวัดความแข็งเทียบสําหรับชิ้นทดสอบพกพาและใช้งานง่าย.
● ตัวทดสอบความแข็ง ultrasonic HUH-5E ใช้อย่างแพร่หลายในการวัดความแข็งของ forgings เล็ก, วัสดุท่อ, การตรวจสอบ weld, โซนที่ได้รับผลกระทบจากความร้อน,ส่วนผนังบาง, หมุน, ขอบฟัน, ฯลฯ
เครื่องตรวจสอบมือ ลักษณะ:
● การ นํา นํา เทคโนโลยี เครื่อง สํารวจ ultrasonic ล่าสุด
● หา ค่า ความ แข็งแรง ที่ ถูกต้อง โดย ไม่ ต้อง ใช้ เครื่อง ช่วย
●รองรับการวัดเร็ว 360 องศา
● การ ออกแบบ ของ มนุษย์ ที่ ดี ที่ สุด ที่ ใช้ ได้ ง่าย
● ขนาดและน้ําหนักที่เหมาะสมของซอนด์สะดวกต่อการควบคุม
● การวัดขอบและตําแหน่งคงที่ของตัวอย่างอย่างอย่างรวดเร็วและแม่นยํา
● ผ่า ไมโคร, ไม่ ทําลาย ตัวอย่าง
รายละเอียด:
| ชื่อสินค้า | UCIเครื่องทดสอบความแข็ง ultrasonic |
| รุ่น | HUH-5E |
| พลังการบรรทุก | 10N เครื่องตรวจสอบเครื่องยนต์ |
| อินเดอร์ | 136° วิคเกอร์ส ไดมอนด์ อินเดนเตอร์ |
| ระยะวัด |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-856 HS: 34.2-973;Mpa: 255-2180N/mm |
| การ วัด ความ แม่น | HV: ± 3%HV; HRC: ± 1,5HRC; HB: ± 3%HB; HLD: ± 5HLD |
| ทิศทางการวัด | หนุน 360 องศา |
| การเก็บข้อมูล | เพื่อบันทึกข้อมูลการวัด 1000 กลุ่ม และข้อมูลการปรับขนาด 20 กลุ่ม |
| ระดับความแข็ง | HV,HB,HRC,HLD |
| การแสดงข้อมูล | พลังบรรทุก เวลาทดสอบ ผลการทดสอบ ค่าเฉลี่ย ขนาดสูงสุด ขนาดต่ําสุด ความเบี่ยงเบนและการแปลง |
| สัญญาณความแข็ง | หน้าจอ LCD |
| สภาพแวดล้อมการทํางาน | อุณหภูมิ: -10 °C ~ 50 °C ความชื้น: 30% ~ 80%R.H |
| โลเตจการทํางาน | DC 6V |
| ขนาดเครื่องมือ | 160x80x31 มิลลิเมตร |
| น้ําหนักสะสม | ประมาณ 500 กรัม ((โดยไม่ใช้เครื่องตรวจ) |
การจัดส่งตามมาตรฐาน:
| การจัดส่งตามมาตรฐาน | จํานวน | การจัดส่งตามมาตรฐาน | จํานวน | การจัดส่งตามมาตรฐาน | จํานวน | การจัดส่งตามมาตรฐาน | จํานวน |
| หน่วยหลัก HUH-5E | 1 | สายตรวจสอบ | 1 | กล่องป้องกันการสั่น | 1 | คู่มือการใช้งานภาษาอังกฤษ | 1 |
| 10N เครื่องตรวจสอบเครื่องยนต์ | 1 | สายเคเบิล | 1 | สกรู | 1 | บัตรรับประกัน | 1 |
| บล็อกร็อกเวลล์มาตรฐาน | 1 | สาย USB | 1 | ใบรับรองคุณสมบัติ | 1 | รายการบรรจุ | 1 |
รายละเอียดของเครื่องตรวจสอบมือ:
| ประเภทของเครื่องตรวจ | UCI-1K | UCI-2K | UCI-5K | UCI-10K |
| พลังการทดสอบ | 10N | 20N | 50N | 98N |
| กว้าง | 22 มิลลิเมตร | 22 มิลลิเมตร | 22 มิลลิเมตร | 22 มิลลิเมตร |
| ความยาว | 154 มม. | 154 มม. | 154 มม. | 154 มม. |
| กว้างสตาร์ดหมุน | 2.4 มิลลิเมตร | 2.4 มิลลิเมตร | 3 มม. | 3 มม. |
| ความหยาบของพื้นที่วัด | Ra<3.2um | Ra<5m | Ra<10m | Ra<15m |
| น้ําหนักของวัสดุทดสอบ | 00.3 กิโลกรัม | 00.3 กิโลกรัม | 00.3 กิโลกรัม | 00.3 กิโลกรัม |
| ความหนาอย่างน้อย | 2 มม. | 2 มม. | 2 มม. | 2 มม. |
รายละเอียดของเครื่องสํารวจแบบมอเตอร์:
| ประเภทของเครื่องตรวจ | UCI-300 | UCI-500 | UCI-800 | UCI-1000 |
| พลังการทดสอบ | 3N | 5N | 8N | 10N |
| กว้าง | 46 มม. | 46 มม. | 46 มม. | 46 มม. |
| ความยาว | 197.5 มม. | 197.5 มม. | 197.5 มม. | 197.5 มม. |
| กว้างสตาร์ดหมุน | 3.7 มิลลิเมตร | 3.7 มิลลิเมตร | 3.7 มิลลิเมตร | 3.7 มิลลิเมตร |
| น้ําหนักของวัสดุทดสอบ | 00.3 กิโลกรัม | 00.3 กิโลกรัม | 00.3 กิโลกรัม | 00.3 กิโลกรัม |
| ความหนาอย่างน้อย | 2 มม. | 2 มม. | 2 มม. | 2 มม. |
รายละเอียดของบล็อก:
| ระยะความแข็ง | ความเหมือนกัน | ความหยาบคาย | ขนาด |
| (28~35) HRC | ± 1.5HRC | Ra=0.02um | Ø90x16 มิลลิเมตร |
| (38~43) HRC | ± 1.5HRC | Ra=0.02um | Ø90x16 มิลลิเมตร |
| (48 ~ 53) HRC | ± 1.5HRC | Ra=0.02um | Ø90x16 มิลลิเมตร |
| (58 ~ 63) HRC | ± 1.5HRC | Ra=0.02um | Ø90x16 มิลลิเมตร |
| (300 ~ 500) HV1 | ± 3%HV | Ra=0.02um | Ø90x16 มิลลิเมตร |
| (300 ~ 500) HV5 | ± 3%HV | Ra=0.02um | Ø90x16 มิลลิเมตร |
รายละเอียดของแหวนสนับสนุน:
| ชื่อแหวนสนับสนุน | แผนสนับสนุนวงแหวน | แหวนรองรับกระบอกขนาดเล็ก | แหวนสนับสนุนกระบอกใหญ่ |
| การใช้งาน | แผนชิ้นทดสอบ | กว้าง 8-22 มิลลิเมตร | กว้าง 16-80 มิลลิเมตร |
แนวทางสําหรับการเลือกและการใช้เครื่องมือ UCI:
| ภาระ | รุ่น | ลักษณะ | การใช้งานทั่วไป |
| 98N | ความยาวแบบมาตรฐาน (มือ) |
ความกว้างค่อนข้างใหญ่; ต้องการพื้นที่น้อย การเตรียม |
งานโกงเล็กๆ วัสดุประกอบการโยง การตรวจเช็คการเชื่อม HAZ |
| 50N |
ความยาวแบบมาตรฐาน (มือ) ความยาวขยาย (มือ) โซนด์สั้น (มือ) |
สําหรับการใช้ทั่วไป ความยาวขยาย 30 มม ความยาวที่ลดลง (90 มม.) อิเล็กทรอนิกส์ในกระเป๋าสะพายแยก |
อะไหล่เครื่องยนต์ที่แข็งแรงด้วยการชักหรือคาร์บูรีส์ ตัวอย่าง: คัมชัฟท์ ตรวจเชือดเทอร์ไบน์ HAZ การวัดในช่องเจาะ, ด้านฟันเกียร์และราก ใบลวดทอร์บีน ผนังภายในของท่อที่มี Ø > 90 mm |
| 10N |
ความยาวแบบมาตรฐาน (มือ) ความยาวขยาย (มือ) โซนด์สั้น (มือ) |
อุปกรณ์บรรทุกง่ายที่จะนําไปใช้และให้การควบคุมเพื่อทดสอบบน radiiคม ความยาวขยาย 30 มม ความยาวที่ลดลง (90 มม.) อิเล็กทรอนิกส์ในกระเป๋าสะพายแยก
|
เครื่องพิมพ์ยอนไนไทริด และหมู โมล์ม เครื่องพิมพ์ ส่วนผนังบาง อุปกรณ์การบํารุง ใบลวดทอร์บีน ผนังภายในของท่อที่มี Ø > 90 mm |
| 8 N | สไตล์เครื่องตรวจ | ความหน่วงถูกนําไปใช้โดย servomotor | อะไหล่, เกียร์, เส้นทางการแข่งขันของหมุนหมุน |
| 3 N | สไตล์เครื่องตรวจ | ความหนาโหลดถูกนําไปใช้โดย servomotor; ช่องเล็ก ๆ น้อย ๆ |
ผนังบาง เช่น ทองแดงหรือโครเมียมบนเหล็ก กระปุก กล่องหมุนกรองทองแดง; ผิวเคลือบ, ส่วนที่แข็งกระเป๋า |
| 1 N | สไตล์เครื่องตรวจ | ความหนาโหลดถูกนําไปใช้โดย servomotor; ช่องเล็ก ๆ น้อย ๆ | ผนังบางและเคลือบ |
สถานทดสอบ HU-100:
| สถานทดสอบ | HU-100 |
| วัสดุ | สแตนเลส |
| น้ําหนัก | 8.8 กิโลกรัม |
| ขนาด ((LxWxH) | 200 x 200 x 332 มิลลิเมตร |
