รายละเอียดสินค้า:
|
| แกน Z (แนวตั้ง) ช่วงการวัด: | ± 80μm/± 160 μm ((รุ่นที่ขยาย) | ช่วงการวัดแกน X (แนวขวาง): | 20มม |
|---|---|---|---|
| เส้นโค้งพื้นที่แบริ่งกราฟิก โปรไฟล์ความหยาบ โปรไฟล์หลัก: | คอร์ฟพื้นที่เบียร์ โปรไฟล์ความหยาบโปรไฟล์หลัก | กรอง: | RC, PC-RC, เกาส์, DP |
| ความแม่นยำ: | น้อยกว่า ±10% | แหล่งจ่ายไฟ: | แบตเตอรี่ลิเธียมไอออนในตัว, เครื่องชาร์จ : DC5V,800mA |
| เน้น: | เครื่องทดสอบความเรียบหน้าจอสัมผัส TFT,เครื่องทดสอบความเรียบจอ LCD สี,เครื่องทดสอบจอแสดงผล TFT 22 พารามิเตอร์ |
||

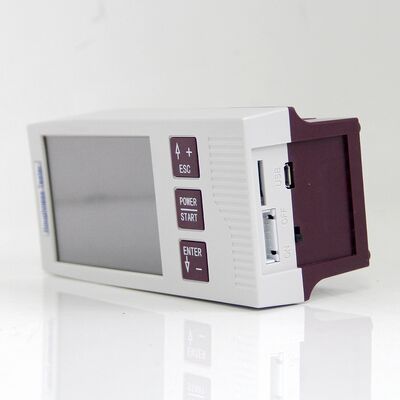

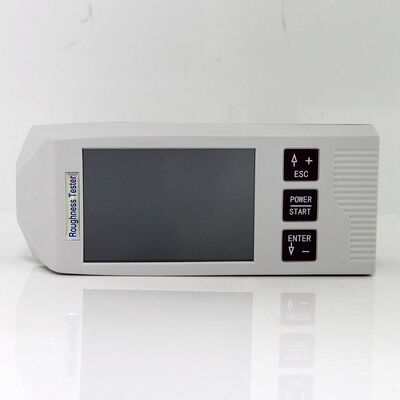

จอแสดงผล LCD กราฟิกสี 22 พารามิเตอร์ เครื่องทดสอบความหยาบผิวหน้าจอสัมผัส TFT
คุณสมบัติหลัก
พารามิเตอร์ทางเทคนิค
| ช่วงการวัด | แกน Z (แนวตั้ง) | ±80 ไมโครเมตร / ±160 ไมโครเมตร (รุ่นปรับปรุง) | |
| แกน X (แนวขวาง) | 20 มม. | ||
| ความละเอียด | แกน Z (แนวตั้ง) | 0.01 ไมโครเมตร / ±20 ไมโครเมตร | |
| 0.02 ไมโครเมตร / ±40 ไมโครเมตร | |||
| 0.04 ไมโครเมตร / ±80 ไมโครเมตร | |||
| 0.08 ไมโครเมตร / ±160 ไมโครเมตร | |||
|
22 พารามิเตอร์
|
Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr,Ry(JIS), Rmax, RPc, Rk, Rpk, Rvk, Mr1, Mr2) | ||
| กราฟิก | กราฟพื้นที่รับน้ำหนัก, โปรไฟล์ความหยาบ, โปรไฟล์หลัก | ||
| ฟิลเตอร์ | RC,PC-RC,Gauss,D-P | ||
| ความยาวการสุ่มตัวอย่าง (lr) | 0.25, 0.8, 2.5 มม. | ||
| ความยาวการประเมิน (ln) | Ln= lr×n n=1~5 | ||
| เซ็นเซอร์ | วิธีการวัด | แบบมีสเก็ต | |
| ปลายสไตลัส | เพชร, มุมกรวย 90 องศา, รัศมี 5 ไมโครเมตร | ||
| แรง | <4 mN | ||
| ส่วนสเก็ต | อัลลอยด์แข็ง, รัศมีความโค้งของสเก็ต: 40 มม. | ||
| ความเร็วในการเคลื่อนที่ | lr=0.25, Vt=0.135 มม./วินาที | ||
| lr=0.8, Vt=0.5 มม./วินาที | |||
| lr=2.5, Vt=1 มม./วินาที | |||
| ความเร็วในการกลับ Vt=1 มม./วินาที | |||
| ความแม่นยำ | น้อยกว่า ±10% | ||
| ความสามารถในการทำซ้ำ | น้อยกว่า 6% | ||
| แหล่งจ่ายไฟ | แบตเตอรี่ลิเธียมไอออนในตัว, ที่ชาร์จ: DC5V, 800mA | ||
| ขนาดโครงร่าง | ตัวเครื่องหลัก: 64*53*160 มม. ตัวขับ: 23*27*115 มม. | ||
| น้ำหนัก (ตัวเครื่องหลัก) | ประมาณ 380 กรัม | ||
| สภาพแวดล้อมการทำงาน |
อุณหภูมิ: -20°C ~ 40°C ความชื้น:< 90% RH |
||
| การจัดเก็บและการขนส่ง |
อุณหภูมิ: -40°C ~ 60°C ความชื้น:< 90% RH |
||

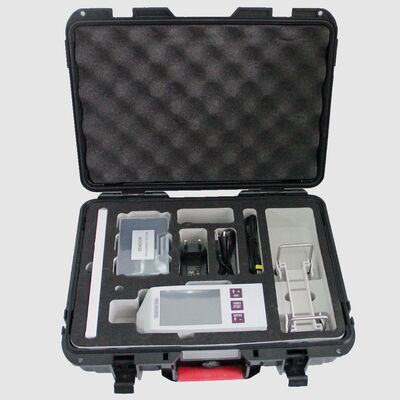

การจัดส่งมาตรฐาน
| รายการ | จำนวน |
| SRT6680 ตัวเครื่องหลัก | 1 ชิ้น |
| เซ็นเซอร์ TS110 | 1 ชิ้น |
| บล็อกสอบเทียบและขาตั้ง | 1 ชิ้น |
| ขาตั้งสำหรับบล็อกสอบเทียบ | 1 ชิ้น |
| อะแดปเตอร์ความสูง | 1 ชิ้น |
| ที่ชาร์จและสาย USB | 1 ชิ้น |
| ซอฟต์แวร์ PC | 1 ชิ้น |
| คู่มือผู้ใช้ | 1 ชิ้น |
| กล่องเครื่องมือ | 1 ชิ้น |
| การรับประกัน | 1 ปี |
