รายละเอียดสินค้า:
|
| ช่วงการวัด: | 640μm (-320μm~320μm) / 25200μin (-12600μin~+12600μin) | มาตรฐาน: | ISO4287,ANSI b46.1,DIN4768,JISb601 |
|---|---|---|---|
| ตัดความยาว (lr): | 0.25,0.8,2.5มม | ปลายสไตลัส: | เพชร 90°/ มุมกรวย/5μmR |
| บังคับ: | กำลังการวัด | แม่นยำถึง: | 0.001μm |
| การทำซ้ำ: | ≤3% | โปรไฟล์ที่เหลือ: | ≤ 0.010μm |
| เน้น: | เครื่องทดสอบความหยาบผิวแบบพกพา,เครื่องทดสอบความหยาบผิวด้วยเครื่องพิมพ์,เครื่องทดสอบความหยาบของ 22 ปริมาตร |
||

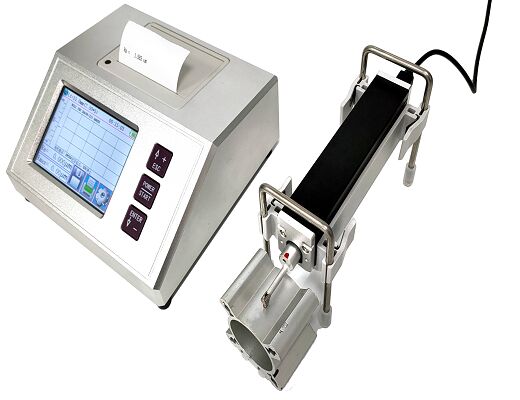

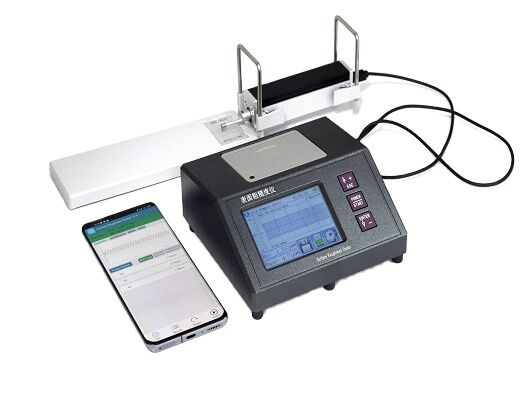

22 พาตเมตร เครื่องทดสอบความหยาบของพื้นผิวแบบพกพา พร้อมเครื่องพิมพ์ในตัว
การใช้งาน
อุปกรณ์นี้เหมาะสําหรับการวัดความหยาบของพื้นผิวบนพื้นที่แข็ง ใช้อย่างแพร่หลายในการวัดชิ้นส่วนโลหะและไม่โลหะชิ้นส่วนการแปรรูปที่หลากหลายในสาขาการผลิตเครื่องจักร, การทดสอบ, การตรวจสอบสินค้าและส่วนการควบคุมคุณภาพอื่น ๆ เหมาะสําหรับการวัดในสถานที่ของชิ้นงานขนาดใหญ่และสายการผลิตและสําหรับการวัดแบบเคลื่อนที่โดยห้องตรวจสอบหน่วยวัดและตรวจสอบสินค้า การวัดจะไม่ทําให้ชิ้นงานเสียหาย
ลักษณะ
|
เสียงวัด
|
แกน Z (ตั้ง) | 640μm (-320μm~320μm) / 25200μin (-12600μin~+12600μin) | |
| แกน X (ข้าม) | 17.5mm ((0.69 นิ้ว) | ||
| การแก้ไข | แกน Z (ตั้ง) | 0.002μm/± 20μm | 0.004μm/± 40μm |
| 0.008μm/± 80μm | 00.02μm/±160μm | ||
| 0.040um/±320um | |||
| การแสดง |
ปริมาตร
|
R Rz, Rq Rt, Rc Rp Rv R3z R3y Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2 | |
| การประเมินกราฟ | คอร์ฟ Rmr, คอร์ฟความหยาบคาย, โปรไฟล์หลัก, รูปแบบคลื่นกรอง | ||
| มาตรฐาน | ISO4287, ANSI b461,DIN4768,JISb601 | ||
| เครื่องกรอง | RC,PC-RC,Gauss,DP | ||
| ตัดความยาวฉันr) | 0.25,0.8,2.5 มม. | ||
| ความยาวของการประเมินฉันn) | Ln= lr×n n=1~5 | ||
| เซนเซอร์ | หลักการวัด | อุปทานความแตกต่าง | |
| ปลายปากกา | เพชร 90°/มุมโคน/5μmR | ||
| พลัง | พลังการวัด<4mN, พลังสกิด<400mN | ||
| อะไหล่นําทาง | สังกะสีแข็ง แพร่รัศมีการโค้งของสกัด: 40 มม. | ||
| ความเร็วในการวัด | lr=025, Vt=0.135mm/s lr=08, Vt=0. 5mm/s | ||
| lr=2. 5, Vt=1mm/s กลับ Vt=1mm/s | |||
| ถูกต้องถึง | 00.001μm | ||
| ความอดทน | ± ((5nm+0.1A) A=Ra ค่าธรรมดาของตัวอย่างแม่นยํา | ||
| ความซ้ํา | ≤ 3% | ||
| โปรไฟล์ส่วนเหลือ | ≤ 0.010μm | ||
| พลังงานไฟฟ้า | แบตเตอรี่ไอออนลิเดียม 3600mAh | ||
| ขนาดของหน่วยหลัก | 155 × 145 × 58 มม. | ||
| ขนาดของหน่วยขับเคลื่อน | ขนาด 23 × 27 × 115 มม. | ||
| โซมของปรับความสูง | 40 มม. | ||
| น้ําหนัก | ประมาณ 1000 กรัม | ||
| สภาพแวดล้อมการทํางาน | อุณหภูมิ: - 20°C ~ 40°C ความชื้น: < 90% RH | ||
| การเก็บและการขนส่ง | อุณหภูมิ: - 20°C ~ 40°C ความชื้น: < 90% RH | ||
| เซ็นเซอร์มาตรฐาน | เซ็นเซอร์รูฟ | ||
|
การจัดส่งตามมาตรฐาน
|
หน่วยหลัก เครื่องตรวจจับรูฟ (อะไหล่ที่ไม่ได้รับการรับประกัน) เครื่องปรับความสูง 40 มิลลิเมตร ตัวอย่างการปรับระดับ ตัวอย่างถือตัวอย่าง เคเบิลขยายปากกาสัมผัส เครื่องชาร์จไฟฟ้าและสาย USB กล่องเครื่องมือ | ||
| อุปกรณ์เสริมตามต้องการ | หน่วยแม่เหล็ก เครื่องวัดความสูงและตัวปรับของมัน เครื่องรับสัญญาณโค้ง เครื่องรับสัญญาณรูเล็ก เครื่องรับสัญญาณรูลึก เครื่องรับสัญญาณรูเล็กมากพลาตฟอร์มมาร์บอร์ 300 มม.โปรแกรม โทรศัพท์มือถือ APP | ||
