รายละเอียดสินค้า:
|
| ชื่อสินค้า: | เครื่องทดสอบความหยาบผิว | แบบอย่าง: | SRT-7000 |
|---|---|---|---|
| มาตรฐาน: | ISO, ANSI, DIN, JIS | ความยาวตัวอย่าง (ลิตร): | 0.25, 0.8, 2.5มม |
| เน้น: | เครื่องทดสอบความหยาบผิวด้วยเครื่องพิมพ์,เครื่องทดสอบโปรไฟล์ความแม่นยำสูง,อุปกรณ์ทดสอบแบบไม่ทำลาย 22 พารามิเตอร์ |
||

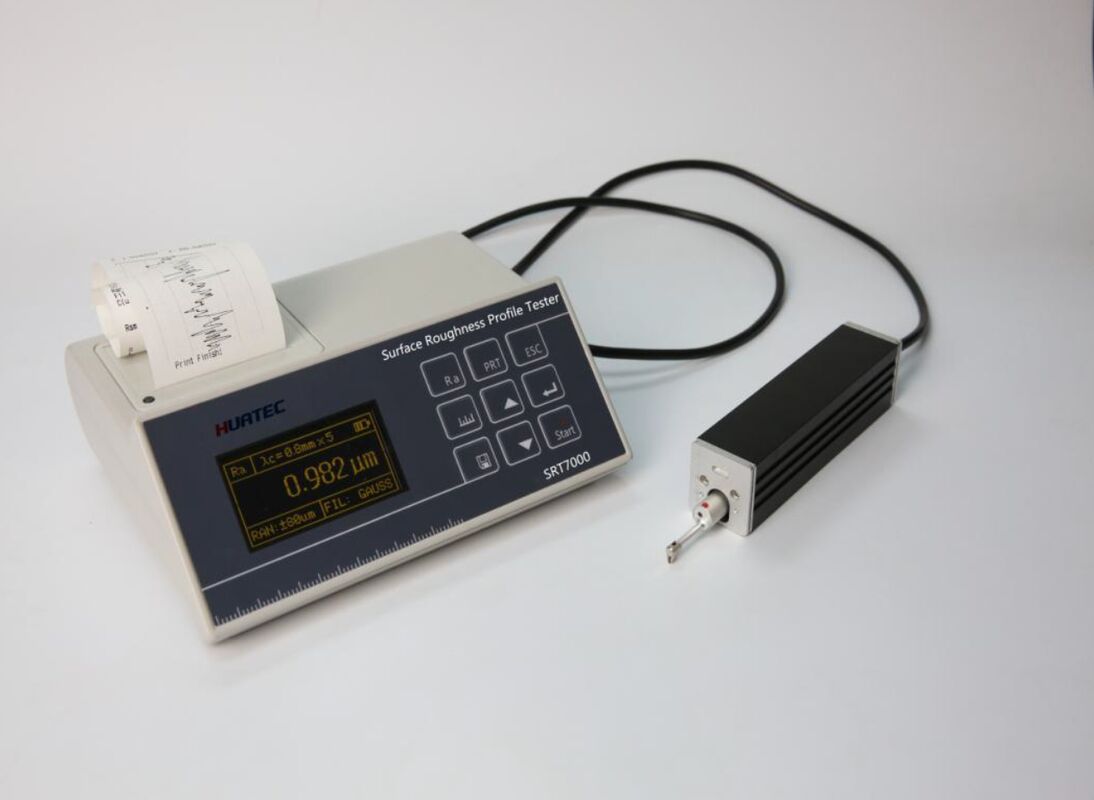

เครื่องทดสอบโปรไฟล์ความหยาบผิวความแม่นยำสูง 22 พารามิเตอร์เครื่องพิมพ์ในตัว
รายละเอียดผลิตภัณฑ์
เครื่องทดสอบความหยาบ SRT7000 เป็นเครื่องมือความแม่นยำสูงสำหรับทดสอบระดับความเรียบของพื้นผิว สามารถวัดความหยาบของพื้นผิวชิ้นส่วนที่ผ่านการตัดเฉือน รวมถึงระนาบ, เอียง, ทรงกระบอกภายนอก, พื้นผิว, รู, ร่อง และเพลา เป็นต้น
คุณสมบัติ
เซ็นเซอร์และยูนิตหลักแยกจากกัน เพื่อตอบสนองความต้องการในการทดสอบที่แตกต่างกัน
ใช้ชิป DSP ในการควบคุมและประมวลผลข้อมูล ด้วยความเร็วสูงและการใช้พลังงานต่ำ
รองรับมาตรฐานระดับชาติหลายฉบับ ได้แก่ ISO, DIN, ANSI, JIS
เวลาทำงานต่อเนื่องมากกว่า 20 ชั่วโมง
หน่วยความจำข้อมูลความจุสูง สามารถเก็บข้อมูลดิบและรูปคลื่นได้ 100 กลุ่ม
เครื่องพิมพ์ความร้อนและเครื่องมือรวมเป็นหนึ่งเดียว ทำงานเงียบ พิมพ์เร็ว สามารถพิมพ์เส้นโค้งรูปทรงและเส้นโค้งอัตราส่วนของวัสดุได้
ตั้งค่าและแสดงผลนาฬิกาแบบเรียลไทม์ เพื่อความสะดวกในการบันทึกและจัดเก็บข้อมูล
มีคุณสมบัติประหยัดพลังงาน เช่น การพักเครื่องอัตโนมัติ การปิดเครื่องอัตโนมัติ
การออกแบบวงจรและซอฟต์แวร์ที่เชื่อถือได้ เพื่อป้องกันมอเตอร์ติดขัด
เครื่องมือสามารถแสดงข้อมูลและคำแนะนำต่างๆ ได้ เช่น การแสดงผลการวัด, การแจ้งเตือนเมนู, ข้อความแสดงข้อผิดพลาด และสวิตช์
การเลือกภาษาอังกฤษ
สามารถเชื่อมต่อกับคอมพิวเตอร์ได้
พิมพ์พารามิเตอร์ทั้งหมด หรือพารามิเตอร์ใดๆ ที่ผู้ใช้ตั้งค่าไว้
เซ็นเซอร์พื้นผิวโค้ง, เซ็นเซอร์รู, แท่นวัด, ปลอกหุ้มเซ็นเซอร์, ก้านต่อ และอุปกรณ์เสริมอื่นๆ (เป็นทางเลือก)
ช่วงการวัด
| พารามิเตอร์ | ช่วงการแสดงผล |
| Ra, Rq | 0.005 ไมโครเมตร ~ 16 ไมโครเมตร |
| Rz, R3z, Ry, Rt, Rp, Rm | 0.02 ไมโครเมตร ~ 160 ไมโครเมตร |
| Sk | 0 ~ 100% |
| S, Sm | 1 มม. |
| tp | 0 ~ 100% |
พารามิเตอร์ทางเทคนิค
| ชื่อ | เนื้อหา | |
| ช่วงการวัด | แกน Z (แนวตั้ง) | 160 ไมโครเมตร |
| แกน X (แนวนอน) | 17.5 มม. | |
| ความละเอียด | แกน Z (แนวตั้ง) |
0.01 ไมโครเมตร / ±20 ไมโครเมตร 0.02 ไมโครเมตร / ±40 ไมโครเมตร 0.04 ไมโครเมตร / ±80 ไมโครเมตร |
| รายการวัด | พารามิเตอร์ |
Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr Rpc, Rk, Rpk, Rvk, Mr1, Mr2 |
| มาตรฐาน | ISO, ANSI, DIN, JIS | |
| กราฟ | รองรับเส้นโค้ง, โปรไฟล์ความหยาบ, เส้นโครงร่างโดยตรง | |
| ตัวกรอง | RC, PC-RC, Gauss, D-P | |
| ความยาวการสุ่มตัวอย่าง (lr) | 0.25, 0.8, 2.5 มม. | |
| ความยาวการประเมิน (ln) |
Ln=lr×n n=1~5 |
|
| เซ็นเซอร์ | หลักการวัด | ตัวเหนี่ยวนำแบบดิฟเฟอเรนเชียลการกระจัด |
| สไตลัส | เพชรธรรมชาติ, มุมกรวย 90 องศา, รัศมีปลาย 5 ไมโครเมตร | |
| ไดนาโมมิเตอร์ | <4mN | |
| หัวนำทาง | คาร์ไบด์, รัศมีทิศทางการเลื่อน 40 มม. | |
| ความเร็วในการเลื่อน |
lr=0.25, Vt=0.135 มม./วินาที |
|
| lr=0.8, Vt=0.5 มม./วินาที | ||
| lr=2.5, Vt=1 มม./วินาที | ||
| ย้อนกลับ, Vt=1 มม./วินาที | ||
| ข้อผิดพลาดของตัวบ่งชี้ | ไม่เกิน ±10% | |
| ความผันผวนของการบ่งชี้ | ไม่เกิน 6% | |
| พลังงาน | แบตเตอรี่ลิเธียมไอออนแบบชาร์จไฟได้ในตัว, ชาร์จด้วยอะแดปเตอร์ DC5V, 800mA | |
| ขนาด | 158×63.5×46 มม. | |
| น้ำหนัก | ประมาณ 300 กรัม | |
| สภาพแวดล้อมการทำงาน |
อุณหภูมิ: -20°C ~ 40°C ความชื้น:<90%RH |
|
| สภาพแวดล้อมการจัดเก็บและการขนส่ง |
อุณหภูมิ: -40°C ~ 60°C ความชื้น:<90%RH |
|
การกำหนดค่ามาตรฐาน
เครื่องทดสอบความหยาบ SRT7000
เซ็นเซอร์มาตรฐาน
แผ่นตัวอย่างมาตรฐานแบบร่องหลายร่อง
ขาตั้งแบบปรับได้
อะแดปเตอร์แปลงไฟ
คู่มือการใช้งาน
ใบรับรอง
บัตรรับประกัน
ซอฟต์แวร์คอมพิวเตอร์
อุปกรณ์เสริม (เป็นทางเลือก):
เซ็นเซอร์สำหรับพื้นผิวโค้ง/เว้า/ร่อง, เซ็นเซอร์รู, แท่นวัด, ก้านต่อ, แผ่นสอบเทียบ
