รายละเอียดสินค้า:
|
| แสดง: | ตัวเลข 4 หลัก, LCD 10 มม. พร้อมไฟพื้นหลังสีน้ำเงิน | พารามิเตอร์: | รา, รซ |
|---|---|---|---|
| ช่วงการวัด: | RA: 0.050-10.00um/1.000-400.0uinch Rz: 0.020-100.0um/0.780-4000uinch | ความแม่นยำ: | ≤±10% |
| เน้น: | เครื่องวัดความเรียบผิวความแม่นยำสูง,เครื่องทดสอบความเรียบผิววัดค่า Ra Rz,เครื่องวัดความเรียบผิวแบบไม่ทำลาย |
||

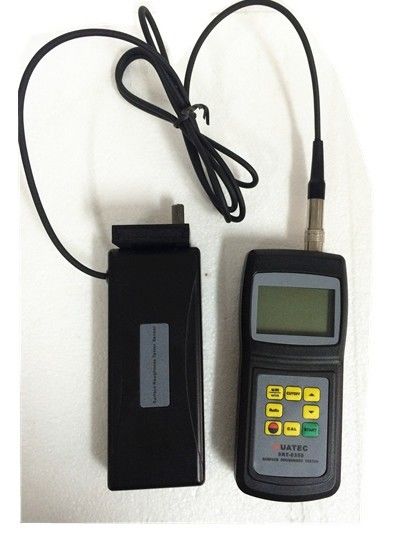

SRT-6350 เครื่องวัดความหยาบผิว Ra Rz ความแม่นยำสูง
คุณสมบัติ:
* เครื่องวัดความหยาบผิว SRT6350 เข้ากันได้กับมาตรฐานสี่แบบในการวัดความหยาบผิวของชิ้นส่วนที่ผ่านการแปรรูปด้วยเครื่องจักรต่างๆ คำนวณและแสดงพารามิเตอร์การวัดทั้งหมดอย่างชัดเจน
* เมื่อวัดความหยาบของพื้นผิว เซ็นเซอร์จะถูกวางบนพื้นผิว จากนั้นจะเลื่อนไปตามพื้นผิวอย่างสม่ำเสมอโดยกลไกขับเคลื่อนผ่านหัววัดแยกต่างหาก
* ความหยาบนี้ทำให้เกิดการเคลื่อนที่ของหัววัด ซึ่งส่งผลให้ปริมาณการเหนี่ยวนำของขดลวดเหนี่ยวนำเปลี่ยนแปลงไป เพื่อสร้างสัญญาณอนาล็อก ซึ่งเป็นสัดส่วนกับความหยาบของพื้นผิวที่ปลายเอาต์พุตของวงจรเรียงกระแสแบบเฟส
* DSP พิเศษประมวลผลและคำนวณ จากนั้นแสดงผลการวัดบนจอ LCD
* การวัดพารามิเตอร์หลายค่า: Ra, Rz
* เซ็นเซอร์เหนี่ยวนำที่มีความซับซ้อนสูง
* วิธีการกรองคลื่นสี่แบบ: RC, PC-RC, GAUSS และ D-P
* แบตเตอรี่ลิเธียมไอออนแบบชาร์จไฟได้ในตัวและวงจรควบคุมความจุสูง
* ขนาดเล็ก น้ำหนักเบา และใช้งานง่าย
* สามารถสื่อสารกับคอมพิวเตอร์ PC เพื่อการวิเคราะห์ทางสถิติ การพิมพ์ และการวิเคราะห์ด้วยสายเคเบิลเสริมและซอฟต์แวร์สำหรับอินเทอร์เฟซ RS232C หรือ USB
* ปิดเครื่องอัตโนมัติหรือด้วยตนเอง เครื่องทดสอบสามารถปิดได้โดยการกดปุ่ม Power ได้ตลอดเวลา ในทางกลับกัน เครื่องทดสอบจะปิดตัวเองหลังจากดำเนินการปุ่มครั้งสุดท้ายประมาณ 5 นาที
* เครื่องทดสอบสามารถบันทึกผลการวัดและเงื่อนไขการวัดได้ 7 กลุ่มเพื่อใช้ในภายหลังหรือดาวน์โหลดไปยัง PC
* การแปลงหน่วยเมตริก/อิมพีเรียล
ข้อมูลจำเพาะ:
| จอแสดงผล |
LCD 4 หลัก, 10 มม. พร้อมไฟแบ็คไลท์สีน้ำเงิน |
| พารามิเตอร์ | Ra, Rz |
| ช่วงการวัด |
Rz: 0.020-100.0um/0.780-4000uinch |
| ความแม่นยำ | ≤±10% |
| ความผันผวนของค่าที่แสดง | ไม่เกิน 6% |
| เซ็นเซอร์ |
หลักการทดสอบ: ชนิดเหนี่ยวนำ รัศมีของเข็มหัววัด: 5µm วัสดุของเข็มหัววัด: เพชร แรงวัดของหัววัด: 4mN(0.4gf) มุมหัววัด: 90º รัศมีแนวตั้งของหัวนำทาง: 48 มม. |
| ระยะการขับเคลื่อนสูงสุด | 17.5 มม./0.7 นิ้ว |
| ความยาวตัด (l) | 0.25 มม. / 0.8 มม. / 2.5 มม. (เลือกได้) |
| เงื่อนไขการใช้งาน | 1-5L |
| ความเร็วในการขับเคลื่อน |
ความยาวการสุ่มตัวอย่าง = 0.25 มม. Vt=0.135 มม./วินาที ความยาวการสุ่มตัวอย่าง = 0.8 มม. Vt=0.5 มม./วินาที ความยาวการสุ่มตัวอย่าง = 2.5 มม. Vt=1 มม./วินาที การกลับมา Vt=1 มม./วินาที |
|
ตัวกรองดิจิทัลโปรไฟล์ |
โปรไฟล์ที่กรองแล้ว: RC โปรไฟล์ที่กรองแล้ว: PC-RC โปรไฟล์ที่กรองแล้ว: Gauss โปรไฟล์ที่ไม่กรอง: D-P |
| ความละเอียด |
0.001u m ถ้าค่าที่อ่านได้ < 10 um(1~5) การตัด (เลือกได้)0.1 um ถ้าค่าที่อ่านได้ ≥100 um ความยาวการประเมิน(1~5) การตัด (เลือกได้)แบตเตอรี่ Li-ion ชาร์จใหม่ได้ |
| เงื่อนไขการใช้งาน | อุณหภูมิ 0~40 °C, ความชื้น <80% |
| ขนาดและน้ำหนัก | 140x57x48 มม. (5.5x2.2x1.9 นิ้ว), ประมาณ 420 กรัม |
| การจัดส่งมาตรฐาน: |
กระเป๋าหิ้ว.................1 ชิ้นเครื่องหลัก.........................1 ชิ้นเซ็นเซอร์มาตรฐาน.............1 ชิ้นแผ่นตัวอย่างมาตรฐาน...1 ชิ้น |
| อะแดปเตอร์ไฟ................1 ชิ้น |
คู่มือการใช้งาน...........1 ชิ้น |
ไขควง.....................1 ชิ้น
ตัวป้องกันเซ็นเซอร์.............1 ชิ้น
1. สายเคเบิลและซอฟต์แวร์สำหรับ RS-232/USB
3. หัววัดร่อง
4. หัววัดความโค้ง
6. อินเทอร์เฟซบลูทูธ
