รายละเอียดสินค้า:
|
| ช่วงความถี่: | 2kHz 1o 9GH | ระยะการตรวจจับ: | 0.3 ม. ถึง 120 ม |
|---|---|---|---|
| ความดันเสียง Fange: | 30dB-1208 | หน่วยความจำภายใน: | 32G8 |
| การตรวจจับการปล่อยประจุบางส่วน: | การแสดงสด P9PD | การตรวจจับการรั่วไหล: | beal-dme cisplay และการประเมินการรั่วไหลและการสูญเสียต้นทุน |
| เน้น: | กล้องถ่ายภาพเสียงมือถือ,เครื่องตรวจจับการรั่วไหลด้วยคลื่นเสียงสำหรับก๊าซ,กล้องตรวจจับการปล่อยบางส่วน |
||

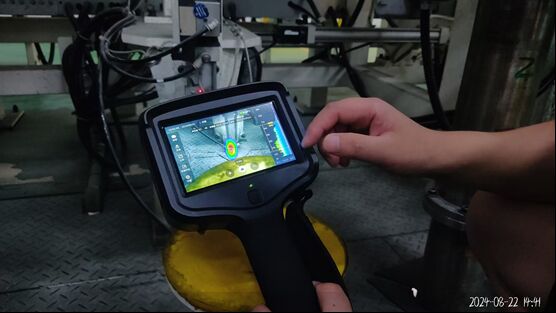

กล้องถ่ายภาพอะคูสติกแบบมือถือ HFD-V100 เครื่องตรวจจับการรั่วไหลด้วยอัลตราโซนิกสำหรับการรั่วไหลของก๊าซและการปล่อยประจุบางส่วน
เราพบว่าในชีวิตประจำวันของเรา มนุษย์ใช้สายตาในการรวบรวมข้อมูลได้เร็วกว่าและเข้าใจได้ง่ายกว่าอวัยวะอื่นใด นี่คือเหตุผลว่าทำไมในหลายอุตสาหกรรม จึงจำเป็นต้องมีการตรวจสอบกระบวนการที่ซับซ้อนแบบ "ภาพ"
ในขณะเดียวกัน เทคโนโลยีมากมายก็ถูกประดิษฐ์ขึ้นเพื่อขยายขอบเขตการมองเห็นของมนุษย์ที่โดยทั่วไปแล้วมองไม่เห็นด้วยตาเปล่า การถ่ายภาพด้วยคลื่นสนามแม่เหล็ก (MRI), เครื่องเอกซเรย์ และกล้องถ่ายภาพความร้อนอินฟราเรดเป็นตัวอย่างของเทคโนโลยีที่ช่วยให้มนุษย์ "มองเห็น" สสารที่มองไม่เห็น อย่างไรก็ตาม ปัจจุบันมีเพียงวิธีพื้นฐานบางอย่างในการวัดเสียง เช่น เครื่องวัดเสียง เราจะได้ประโยชน์อะไรหากสามารถมองเห็นเสียงได้? ทุกสิ่งรอบตัวเราจะ "ดู" เป็นอย่างไรผ่านระบบการถ่ายภาพอะคูสติก?
HFD-V100 ได้รับการพัฒนาขึ้นเพื่อแสดงภาพการใช้งานของแบรนด์อะคูสติกที่มีชื่อเสียงระดับโลก KM เช่น การรั่วไหลของก๊าซอัด, การตรวจจับการปล่อยประจุบางส่วนในเครื่องจักรไฟฟ้า, การทดสอบความแน่นของพื้นที่ ฯลฯ โดยใช้เทคโนโลยีการแสดงภาพอะคูสติก การใช้ไมโครโฟนดิจิทัลความแม่นยำสูงเกือบหนึ่งร้อยตัวช่วยเพิ่มความไวในการวัด และสามารถวัดสัญญาณในช่วงความถี่อัลตราโซนิกได้สูงถึง 96kHz นอกจากนี้ ยังสามารถบรรลุประสิทธิภาพที่ยอดเยี่ยมในการตรวจจับเสียงความถี่สูง รวมถึงเสียง BSR (Buzz, Squeak, Rattle) ระบบการถ่ายภาพอะคูสติก HFD-V100 เป็นระบบระบุตำแหน่งและวิเคราะห์การทดสอบแหล่งกำเนิดเสียงรูปแบบใหม่ ใช้ไมโครโฟนดิจิทัลความไวสูงเพื่อแสดงภาพเสียงที่รวบรวมได้บนหน้าจอในรูปแบบแผนที่สี แสดงการกระจายของสนามเสียง ภาพเสียงและภาพวิดีโอแสงที่มองเห็นได้จะถูกซ้อนทับกันอย่างสมบูรณ์แบบ สร้างเอฟเฟกต์การตรวจจับที่คล้ายกับกล้องถ่ายภาพความร้อนสำหรับอุณหภูมิของวัตถุ สามารถระบุและระบุตำแหน่งแหล่งกำเนิดเสียงที่คงที่ ชั่วคราว และเคลื่อนที่ได้อย่างรวดเร็ว ช่วยให้ผู้คนเข้าใจคลื่นเสียง สนามเสียง และแหล่งกำเนิดเสียงได้อย่างชัดเจน เข้าใจตำแหน่งและสาเหตุของเสียงรบกวนที่เกิดจากเครื่องจักรและอุปกรณ์ จากนั้นจึงหาวิธีจัดการและควบคุมเสียงรบกวน
ข้อมูลจำเพาะทางเทคนิค
|
พารามิเตอร์ |
ช่วงความถี่ |
2kHz ถึง 9GHz |
|
ระยะการตรวจจับ |
0.3 ม. ถึง 120 ม. |
|
|
ช่วงความดันเสียง |
30dB-120dB |
|
|
เซ็นเซอร์ (ไมโครโฟน) |
96 ช่องสัญญาณดิจิทัล MEMS |
|
|
ความไว |
ตรวจจับการรั่วไหลของ CO2CCM ที่แรงดัน 3 บาร์ ที่ระยะ 10 เมตร |
|
|
ส่วนต่อประสานผู้ใช้ |
ประเภทจอแสดงผล |
หน้าจอสัมผัส 5 นิ้ว 800x480 |
|
กล้องดิจิทัลในตัว |
เลนส์โฟกัสคงที่ |
|
|
ความเร็วเฟรมกล้อง |
25FPS |
|
|
ความสว่างแบ็คไลท์ |
ปรับได้ |
|
|
ประเภทการวัด |
อัลตราโซนิก, เสียงที่ได้ยิน, กำหนดเอง |
|
|
การตรวจจับการรั่วไหล |
การแสดงผลและประเมินการรั่วไหลและการสูญเสียต้นทุนแบบเรียลไทม์ |
|
|
การตรวจจับการปล่อยประจุบางส่วน |
การแสดงผลสด PD |
|
|
การสื่อสารและการจัดเก็บ |
หน่วยความจำภายใน |
32GB |
|
ประเภทหน่วยความจำ |
ภาพถ่าย JPG, วิดีโอ MP4 |
|
|
การสื่อสาร |
Win.USB |
|
|
ซอฟต์แวร์ |
ซอฟต์แวร์รายงานข้อมูล |
พร้อมซอฟต์แวร์ SoundReporter C |
|
แบตเตอรี่ภายใน |
ประเภทแบตเตอรี่ |
แบตเตอรี่ลิเธียมแบบชาร์จไฟได้ 7.4V, 3500mAh, สามารถเปลี่ยนได้ ณ สถานที่ |
|
เวลาใช้งานแบตเตอรี่ |
8-10 ชั่วโมง (ขึ้นอยู่กับสภาพแวดล้อมและเงื่อนไขการทำงาน) |
|
|
วิธีการชาร์จ |
แท่นชาร์จคู่ |
|
|
เวลาในการชาร์จ |
2-3 ชั่วโมง |
|
|
พารามิเตอร์สภาพแวดล้อม |
อุณหภูมิในการทำงาน |
-20°C ถึง 50°Cน้ำหนัก-40°C ถึง 70°C (ไม่รวมแบตเตอรี่)น้ำหนัก |
|
<95%RH |
พารามิเตอร์ทางกายภาพน้ำหนัก280x160x70 มม.น้ำหนัก1.5 กก. |
|
|
วัสดุเปลือก |
อลูมิเนียมอัลลอยด์, ABS |
|
|
ระดับ IP |
IP51 |
ความปลอดภัย |
|
ใบรับรองการปฏิบัติตามข้อกำหนด |
IEC, CE, CB, FCC, EX |
|
|
การรับประกัน |
ระยะเวลาการรับประกัน |
|
|
2 ปี |
การรองรับภาษา |
|
|
ภาษา |
จีน, อังกฤษ |
สาขาการใช้งานอื่นๆ อีกมากมาย:การตรวจสอบเสียงรบกวนในสิ่งแวดล้อม, การควบคุมเสียงรบกวนของเครื่องจักร, การวัดอะคูสติกในสภาพแวดล้อมในร่มหรือกลางแจ้ง, ทั้งหมดนี้สามารถใช้ระบบการถ่ายภาพอะคูสติกเพื่อวัดการกระจายของแหล่งกำเนิดเสียง โดยใช้ประโยชน์จากการแสดงภาพการวัดที่เป็นเอกลักษณ์การตรวจสอบและกระจายเสียงรบกวนในสิ่งแวดล้อมในโรงไฟฟ้า, โรงงาน, โรงไฟฟ้านิวเคลียร์ ฯลฯ โดยระบุตำแหน่งและความเข้มของการเกิดเสียงรบกวน และช่วยหาวิธีขจัดเสียงรบกวน |
|
การวิเคราะห์เสียงรบกวนบนทางหลวง: การวัดเสียงรบกวนขณะขับขี่ของรถยนต์ รถไฟ และรถไฟความเร็วสูง และการวิเคราะห์การกระจายของเสียงรบกวน ซึ่งเป็นประโยชน์ต่อการออกแบบแผงกันเสียงและการใช้มาตรการลดเสียงรบกวน |
การตรวจสอบเครื่องจักร: หลังจากได้ฐานข้อมูลคุณลักษณะของสถานะต่างๆ ของเครื่องจักร |
โดยการสร้างฐานข้อมูล สามารถตรวจสอบสถานะของเครื่องจักรได้แบบเรียลไทม์ |
|
การประเมินเสียงรบกวน: ใช้เพื่อประเมินคุณภาพเสียงรบกวนของโรงไฟฟ้า, หม้อแปลงไฟฟ้า, หัวรถจักร ฯลฯ เพื่อรายงานขนาดเสียงรบกวนของอุปกรณ์, ช่วงความถี่ ฯลฯ ณ จุดคงที่และเชิงปริมาณ |
ใช้เพื่อตรวจจับและวิเคราะห์การกระจายเสียงในโถง และรายงานว่าเสียงในโถงมีความสม่ำเสมอหรือไม่ และมีบริเวณที่เสียงอับหรือไม่ในรูปแบบแผนภาพการกระจาย การรับเสียงแบบกำหนดทิศทาง ณ จุดคงที่ของเสียงพูดของบุคคลเฉพาะ สามารถกำจัดสัญญาณรบกวนจากเสียงรอบข้างและรับเสียงพูดที่ชัดเจนของผู้บรรยาย |
ผู้บรรยายไม่ต้องถือไมโครโฟนอีกต่อไป ใช้เพื่อวัดและประเมินเสียงรบกวนในสภาพแวดล้อมขนาดเล็ก รายงานความเข้มของเสียงรบกวนในพื้นที่อยู่อาศัยในรูปแบบแผนที่การกระจาย โดยเฉพาะอย่างยิ่งตามถนน และวัดความเข้มของแหล่งกำเนิดเสียงแต่ละแหล่ง (โรงงานแปรรูป, สนามทดลอง ฯลฯ) ใกล้กับพื้นที่อยู่อาศัย |
