รายละเอียดสินค้า:
|
| ความถี่ในการทำงาน: | 128เฮิร์ต, 512เฮิร์ต, 1กิโลเฮิร์ตซ์ | ช่วงการวัด: | 0-20 เมตร |
|---|---|---|---|
| ความไว: | 10 mA ที่ความลึกฝัง 1 เมตร | ความแม่นยำเชิงลึก: | ±2.5% ของความลึก (โดยไม่มีการรบกวนจากท่อที่อยู่ติดกัน) |
| กระแสไฟขาออก: | 100mA, 300mA, 600mA, 1A, 1.5A, 2A, 2.5A, 3A | ระยะการเปิดตัว: | สูงสุด 30Km |
| แหล่งจ่ายไฟ AC: | ไฟฟ้ากระแสสลับ 220V/50Hz | อุณหภูมิในการทำงาน: | -20 ℃ถึง +50 ℃ |
| เน้น: | เครื่องตรวจจับการกัดกร่อนท่อ HD-170PCM,อุปกรณ์ตรวจสอบท่อน้ำมันและก๊าซ,อุปกรณ์ทดสอบแบบไม่ทำลายอเนกประสงค์ |
||

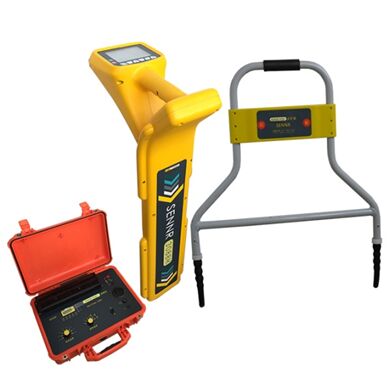

HD-170PCM อุปกรณ์ตรวจจับการกัดกร่อนท่ออเนกประสงค์สำหรับท่อน้ำมันและก๊าซ
ภาพรวม3. ข้อมูลที่นำเข้าและข้อมูลหลังจากการคำนวณที่เกี่ยวข้องสามารถแก้ไขได้
เครื่องตรวจจับสภาพการเคลือบป้องกันการกัดกร่อนท่อแบบบูรณาการของ HUATEC สามารถตรวจสอบท่อที่ฝังอยู่โดยไม่ต้องขุด ประเมินความเสียหายของการเคลือบป้องกันการกัดกร่อนภายนอกของท่อที่ฝังอยู่ได้อย่างแม่นยำ และระบุตำแหน่งและวัดความลึกของท่อได้อย่างแม่นยำ เทคโนโลยีการตรวจจับนี้ไม่เพียงแต่สามารถใช้เป็นวิธีการตรวจสอบและยอมรับท่อที่เพิ่งเสร็จสิ้นเท่านั้น แต่ยังสำหรับการตรวจสอบท่อที่กำลังดำเนินการเป็นประจำ การตรวจสอบสภาพชั้นป้องกันของท่อที่ฝังอยู่และการดำเนินการเปลี่ยนและซ่อมแซมตามเป้าหมายสามารถยืดอายุการใช้งานของท่อและประหยัดค่าใช้จ่ายในการบำรุงรักษาและปรับปรุงจำนวนมาก สามารถนำไปใช้อย่างกว้างขวางกับการประเมินคุณภาพของการเคลือบป้องกันการกัดกร่อนภายนอกสำหรับท่อป้องกันการกัดกร่อนของน้ำมัน ก๊าซธรรมชาติ ก๊าซในเมือง และน้ำประปา เป็นต้น
พารามิเตอร์ทางเทคนิค3. ข้อมูลที่นำเข้าและข้อมูลหลังจากการคำนวณที่เกี่ยวข้องสามารถแก้ไขได้
|
เครื่องรับ3. ข้อมูลที่นำเข้าและข้อมูลหลังจากการคำนวณที่เกี่ยวข้องสามารถแก้ไขได้ |
*โหมดการระบุตำแหน่ง: โหมดหุบเขา, โหมดพีค, โหมดพีคกว้าง, โหมดลูกศรพีค วิธีการวัดความลึก: การอ่านค่าความลึกโดยตรง, การวัดค่าความลึกแบบ 80%, การวัดค่าความลึกแบบ 50% *ความถี่ในการทำงาน: 128Hz, 512Hz, 1kHz *ความแม่นยำในการระบุตำแหน่ง: ±2.5% ของความลึก (ไม่มีการรบกวนจากท่อข้างเคียง) *ความแม่นยำของกระแส: ±2.5% ของกระแสจริง (ไม่มีการรบกวนจากท่อข้างเคียง) *ความแม่นยำของความลึก: ±2.5% ของความลึก (ไม่มีการรบกวนจากท่อข้างเคียง) *ช่วงการวัด: 0-20 เมตร *การทำแผนที่กระแส: สามารถวัดขนาดของกระแสสัญญาณต่างๆ และทิศทางของความเสียหายต่อการเคลือบป้องกันการกัดกร่อนได้อย่างแม่นยำ *ความไว: 10 mA ที่ความลึกฝัง 1 เมตร *การบันทึกข้อมูล: ตำแหน่งท่อ, ความลึกฝัง, ขนาดกระแสในท่อ, ระยะห่างระหว่างจุดวัด *การดาวน์โหลดข้อมูล: ข้อมูลที่บันทึกไว้สามารถดาวน์โหลดไปยังคอมพิวเตอร์ได้ *แบตเตอรี่: แบตเตอรี่ลิเธียม, สามารถทำงานต่อเนื่องได้ 24 ชั่วโมง *วัสดุเปลือก: พลาสติกวิศวกรรม ABS *ขนาดโดยรวม: 62x30x15 ซม. *น้ำหนัก: 2.5 กก. เครื่องส่ง: *การระบุตำแหน่งความเสียหาย: ระบุตำแหน่งและทิศทางของจุดเสียหายของการเคลือบป้องกันการกัดกร่อนด้วยความแม่นยำภายใน 2 เซนติเมตร *กระแสเอาต์พุต: 100mA, 300mA, 600mA, 1A, 1.5A, 2A, 2.5A, 3A *แรงดันเอาต์พุต: สูงสุด 120V |
|
*กำลังเอาต์พุต: สูงสุด 150W |
*ระยะส่ง: สูงสุด 30 กม. *แหล่งจ่ายไฟ AC: 220V/50Hz AC *อินพุต DC: แบตเตอรี่ลิเธียม 24V, 20AH *อุณหภูมิในการทำงาน: -20°C ถึง +50°C *วัสดุเปลือก: พลาสติกวิศวกรรม ABS *ขนาดโดยรวม: 38x28x18 ซม. *น้ำหนัก: 8.8 กก. เครื่องตรวจจับ (A-frame):*ความแม่นยำในการระบุตำแหน่ง: ≤5 ซม.*การควบคุมอัตราขยาย: อัตราขยายอัตโนมัติ, ช่วง: 0-140dB*ความแม่นยำในการระบุตำแหน่ง: ≤5 ซม. *การระบุตำแหน่งความเสียหาย: ระบุตำแหน่งและทิศทางของจุดเสียหายของการเคลือบป้องกันการกัดกร่อนด้วยความแม่นยำภายใน 2 เซนติเมตร *แหล่งพลังงาน: แบตเตอรี่ลิเธียมแพ็ค 7.4V *ชั่วโมงการทำงาน: ≥24 ชั่วโมง |
|
*น้ำหนัก: 2.5 กก. |

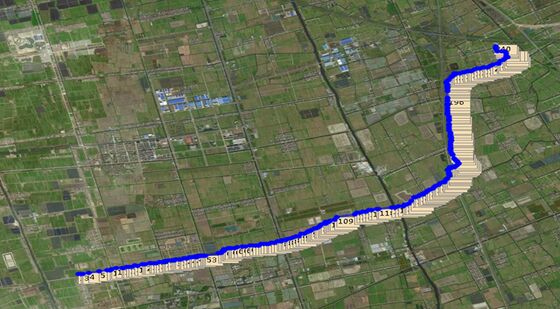

คุณสมบัติ : *ตัวกรองดิจิทัล DSP แบบล็อคเฟสแบนด์แคบพิเศษ 0.2Hz *เครื่องรับความไวสูงช่วยเพิ่มความลึกและระยะทางการตรวจจับได้อย่างมาก *เครื่องตรวจจับ ACVG (A-frame) แบบอิสระ ไม่จำเป็นต้องเชื่อมต่อกับเครื่องรับ มีความน่าเชื่อถือสูง *เฟรมรูปตัว A มีฟังก์ชันแสดงแรงดันแบตเตอรี่, การวัดค่า dB ของขนาดจุดเสียหายของชั้นป้องกันการกัดกร่อน, และการบ่งชี้ทิศทางของจุดเสียหายของชั้นป้องกันการกัดกร่อน *ฟังก์ชันระบุตำแหน่ง GPS, การทำแผนที่เส้นทางท่ออัตโนมัติ |
*ลูกศรซ้ายและขวาแสดงตำแหน่งของท่อ ช่วยให้ระบุตำแหน่งท่อได้อย่างรวดเร็ว3. ข้อมูลที่นำเข้าและข้อมูลหลังจากการคำนวณที่เกี่ยวข้องสามารถแก้ไขได้
*ซอฟต์แวร์วิเคราะห์ข้อมูลสามารถคำนวณค่า Y ของอัตราการลดทอนกระแส, ค่า P ของความหนาแน่นของจุดเสียหายของการเคลือบป้องกันการกัดกร่อน, และค่า Rg ของความต้านทานฉนวนของการเคลือบป้องกันการกัดกร่อน
*ผลลัพธ์การส่งออกของซอฟต์แวร์วิเคราะห์ข้อมูลเป็นไปตามมาตรฐานแห่งชาติ (GB/T 19285-2014)
*ซอฟต์แวร์วิเคราะห์ข้อมูลมีใบรับรองการจดทะเบียนลิขสิทธิ์ซอฟต์แวร์
หลักการทำงาน
HD-170PCM ประกอบด้วยสามส่วน: เครื่องส่ง, เครื่องรับ และเครื่องตรวจจับ (A-frame) เครื่องส่งเป็นอุปกรณ์ส่งออกสัญญาณตรวจจับแบบอิสระ 0.1A-3A และเครื่องรับแบบมือถือใช้สำหรับติดตามเส้นทางท่อ, ระบุตำแหน่งความเสียหายอย่างแม่นยำ และวัดกระแส กระแสไฟฟ้าในท่อจะลดลงเมื่อระยะทางเพิ่มขึ้น ภายใต้เงื่อนไขที่เส้นผ่านศูนย์กลางท่อ, วัสดุท่อ และสภาพแวดล้อมดินไม่เปลี่ยนแปลง, ฉนวนของชั้นป้องกันการกัดกร่อนต่อพื้นดินยิ่งดีเท่าใด, การสูญเสียกระแสก็จะยิ่งน้อยลงและการลดทอนก็จะยิ่งน้อยลง ในทางกลับกัน หากการเคลือบป้องกันการกัดกร่อนเสียหาย เช่น การเสื่อมสภาพ, การลอกออก, และประสิทธิภาพฉนวนแย่ลง, การสูญเสียกระแสก็จะยิ่งรุนแรงขึ้นและการลดทอนก็จะยิ่งมากขึ้น
เมื่อสัญญาณความถี่ต่ำมาก (CP) ที่ใกล้เคียงกับสัญญาณ DC ถูกโหลดเข้าสู่ท่อ, ความชันของแรงดันที่เกิดจากจุดเสียหายของชั้นป้องกันการกัดกร่อนของท่อและดินจะสร้างการกระจายสนามไฟฟ้าภาคพื้นดินบนพื้นดินเหนือท่อ ยิ่งใกล้จุดเสียหาย, ความชันของแรงดันก็จะยิ่งมากขึ้น และความหนาแน่นของกระแสบนพื้นดินเหนือท่อก็จะยิ่งมากขึ้น โดยทั่วไปแล้ว, พื้นที่ที่สัมผัสยิ่งใหญ่, ความหนาแน่นของกระแสใกล้เคียงก็จะยิ่งมากขึ้น และความชันของแรงดันภาคพื้นดินก็จะยิ่งมากขึ้น เครื่องมือวัดจะตรวจจับตำแหน่งของท่อ โดยให้เครื่องตรวจจับอยู่ที่ตำแหน่งของท่อ เครื่องตรวจจับความชันของแรงดันจะวัดค่าความชันของศักย์ (dB) เหนือท่อและทิศทางของกระแส (CP) ในดินเพื่อกำหนดความรุนแรงของความเสียหายของท่อและตำแหน่งที่แน่นอนของจุดเสียหายของชั้นป้องกันการกัดกร่อน
ซอฟต์แวร์ประเมินผล
:
1. ภาพรวมซอฟต์แวร์
เพื่อร่วมมือกับการประมวลผลและวิเคราะห์ข้อมูลการตรวจจับภาคสนามของเครื่องมือตรวจจับชั้นป้องกันการกัดกร่อนภายนอกท่อใต้ดินในตลาดปัจจุบัน (รวมถึงข้อมูลตำแหน่งทางภูมิศาสตร์ของท่อเป้าหมาย, ข้อมูลความลึกฝัง, ข้อมูลกระแสในท่อ, ขนาดของจุดเสียหายของชั้นป้องกันการกัดกร่อน ฯลฯ), ตามมาตรฐานแห่งชาติ (GB/T 19285-2014) และมาตรฐานอุตสาหกรรมที่เกี่ยวข้อง, จัดทำรายงานการประเมินการเคลือบป้องกันการกัดกร่อนของส่วนท่อที่ทดสอบ (รายงานแผนภูมิ, รายงานข้อความ), และเสนอผลการประเมินการจำแนกประเภทของการลดทอนกระแสของการเคลือบป้องกันการกัดกร่อนภายนอกและค่าความหนาแน่นของจุดเสียหายของการเคลือบป้องกันการกัดกร่อนภายนอกแก่ผู้ใช้ เพื่อกำหนดมาตรการการรักษาต่อไป: การตรวจสอบชั้นป้องกันการกัดกร่อน, การซ่อมแซมเฉพาะจุดของชั้นป้องกันการกัดกร่อน, การซ่อมบำรุงใหญ่ของชั้นป้องกันการกัดกร่อน ฯลฯ, และสามารถพิมพ์ออกมาในรูปแบบรายงาน, ให้พื้นฐานอ้างอิงที่เชื่อถือได้สำหรับเจ้าของท่อและอำนวยความสะดวกในการจัดเก็บเอกสาร
2. ฟังก์ชันซอฟต์แวร์
อิงจากข้อมูลการวัดภาคสนามของท่อที่ฝังโดยเครื่องรับ (เช่น กระแส, ความลึกฝัง, ลองจิจูดและละติจูด, ระยะทาง, ขนาดของจุดเสียหาย ฯลฯ), สร้างกราฟและรายงานที่เกี่ยวข้อง ซอฟต์แวร์มีฟังก์ชันดังต่อไปนี้:
1. สามารถเชื่อมต่อกับเครื่องรับท่อ, และข้อมูลกระแส, ความลึกฝังท่อ, ลองจิจูดและละติจูด, ระยะทาง และข้อมูลอื่นๆ ที่บันทึกไว้ระหว่างกระบวนการวัดสามารถนำเข้าสู่ซอฟต์แวร์ได้ (หรือข้อมูลที่เกี่ยวข้องที่รวบรวมได้ภาคสนามสามารถป้อนด้วยตนเอง) ในขณะเดียวกัน, ในสถานะที่เชื่อมต่อ, ข้อมูลที่บันทึกไว้ในเครื่องมือสามารถล้างได้
2. หลังจากนำเข้าข้อมูล, ซอฟต์แวร์สามารถคำนวณค่า Y ของอัตราการลดทอนกระแส, ค่า P ของความหนาแน่นของจุดเสียหายของชั้นป้องกันการกัดกร่อน, และค่า Rg ของความต้านทานฉนวนของชั้นป้องกันการกัดกร่อน โดยอิงจากข้อมูลที่นำเข้า3. ข้อมูลที่นำเข้าและข้อมูลหลังจากการคำนวณที่เกี่ยวข้องสามารถแก้ไขได้
4. สามารถเรียกดูข้อมูลได้, และข้อมูลที่บันทึกไว้สามารถแสดงในรูปแบบตารางสถิติ นอกจากนี้ยังสามารถส่งออกในรูปแบบตาราง excel หรือ word เพื่อความสะดวกในการดู รายงานที่สร้างขึ้นควรบันทึกในรูปแบบเอกสาร word หรือรูปแบบเอกสาร PDF
