รายละเอียดสินค้า:
|
| ระยะห่างของอิเล็กโทรดแม่เหล็ก: | 45 ~ 225 มม. | ความยาวสายไฟ (สายสปริง): | 3ม |
|---|---|---|---|
| อุณหภูมิสูงขึ้น: | จัดการอุณหภูมิพื้นผิว≤40° C | กำลังยก: | ≥4.5กก |
| แหล่งจ่ายไฟ: | ไฟฟ้ากระแสสลับ：220V/50Hz | ||
| เน้น: | ยางมักเนตแอลซีแบบพกพา,อุปกรณ์ทดสอบอนุภาคแม่เหล็ก,โยกพลังงานจากแบตเตอรี่ |
||

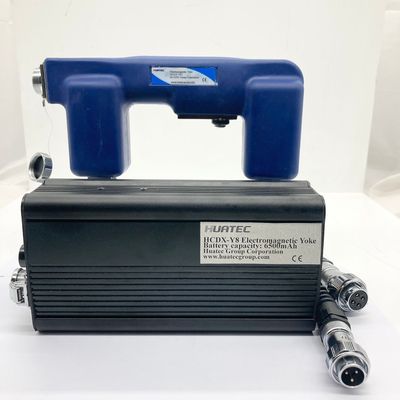

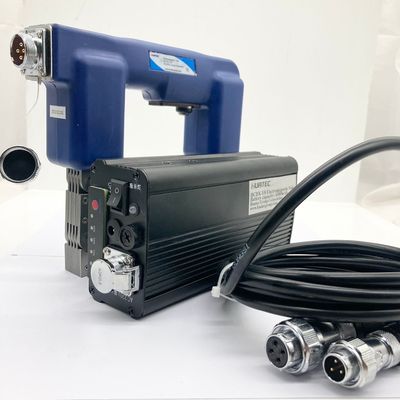

HCDX-Y8T เครื่องวัดสนามแม่เหล็กแบบพกพา AC พร้อมแหล่งจ่ายไฟแบตเตอรี่ในตัวสำหรับการทดสอบอนุภาคแม่เหล็ก
1. แนะนำผลิตภัณฑ์
HCDX—Y8T เป็นเครื่องวัดสนามแม่เหล็กแบบพกพา AC รุ่นล่าสุดที่พัฒนาโดยบริษัทของเรา พร้อมแหล่งจ่ายไฟ AC แบบพกพา ซึ่งสามารถปลดปล่อยข้อจำกัดของแหล่งจ่ายไฟและอำนวยความสะดวกในการปฏิบัติงานภาคสนาม ใช้สำหรับการตรวจจับข้อบกพร่องด้วยอนุภาคแม่เหล็กและการสร้างสนามแม่เหล็กเฉพาะส่วนของชิ้นงาน เครื่องมีขนาดกะทัดรัดและทนทาน และแรงยกและตัวบ่งชี้อื่นๆ เป็นไปตามข้อกำหนดของ GB/T 15822.3-2005/ISO 9934-3-2002, ASME V และมาตรฐานอื่นๆ
แหล่งจ่ายไฟ AC แบบพกพาพิเศษใช้เทคโนโลยีขั้นสูงในการส่งออกแหล่งจ่ายไฟมาตรฐาน AC220V/50HZ ใช้การควบคุม IC อัจฉริยะ รูปแบบคลื่นขาออกของเครื่องเป็นคลื่นไซน์บริสุทธิ์ และมีฟังก์ชันการป้องกันที่สมบูรณ์แบบมาก (รวมถึงการป้องกันการโอเวอร์โหลดขาออก การป้องกันกระแสเกินขาออก การป้องกันการลัดวงจรขาออก การป้องกันแรงดันไฟฟ้าสูงของแบตเตอรี่ การป้องกันแรงดันไฟฟ้าต่ำของแบตเตอรี่ การป้องกันอุณหภูมิสูง) แหล่งจ่ายไฟพิเศษใช้ลิเธียมนำเข้าความจุสูงประสิทธิภาพสูง อายุการใช้งานยาวนาน
คุณสมบัติหลักของเครื่อง
แหล่งจ่ายไฟ AC แบบพกพา ใช้งานภาคสนามได้สะดวก
น้ำหนักเบา กะทัดรัด และสะดวก
ช่วงกว้าง ข้อต่อเคลื่อนที่สองข้อ ปรับได้ยืดหยุ่น
กระแสไฟทำงานต่ำ ความร้อนต่ำ
2. โครงสร้างเครื่อง
|
รายการ |
หมายเลขชิ้นส่วน |
รายการ |
หมายเลขชิ้นส่วน |
|
1 |
เครื่องวัดสนามแม่เหล็ก |
6 |
สายเคเบิลเชื่อมต่อฝาครอบขั้วต่อการบิน |
|
2 |
ไฟ LED แบบเหนี่ยวนำ |
7 |
สายเคเบิลเชื่อมต่อฝาครอบขั้วต่อการบิน |
|
(อุปกรณ์เสริม) |
|||
|
3 |
ขาเครื่องวัดสนามแม่เหล็ก |
8 |
สายไฟ |
|
4 |
สวิตช์ขนาดเล็ก |
9 |
เครื่องชาร์จ |
|
5 |
ขั้วต่อการบินสายไฟ |
10 |
แหล่งจ่ายไฟแบบพกพา |
3. วิธีการใช้งาน
เชื่อมต่อแหล่งจ่ายไฟ AC แบบพกพาพิเศษเข้ากับเครื่องวัดสนามแม่เหล็ก
เปิดสวิตช์บนแหล่งจ่ายไฟแบบพกพา กดสวิตช์ปุ่มสตาร์ท รอสักครู่หลังจากไฟแสดงสถานะสีแดงของปุ่มติดแล้ว คุณก็สามารถเริ่มทำงานได้ ปิดสวิตช์ไฟหลังใช้งาน
ขั้วแม่เหล็กสองขั้วของ HCDX-Y8T วางไว้บนพื้นผิวของวัตถุที่ตรวจจับ และใช้แรงกดบางส่วนเพื่อให้ขั้วแม่เหล็กทั้งสองสัมผัสกับวัตถุที่ตรวจจับได้ดี กดสวิตช์ปุ่ม เปิด เริ่มสร้างสนามแม่เหล็ก ปล่อย สิ้นสุดการสร้างสนามแม่เหล็ก เมื่อเปิดสวิตช์เครื่องวัดสนามแม่เหล็ก ให้ใช้ผงแม่เหล็กกับพื้นผิวของวัตถุที่ตรวจจับ (สามารถใช้ผงแม่เหล็กแบบแห้ง แบบเปียก แบบเรืองแสงได้)
หากพื้นผิวที่ทดสอบกว้างเกินไป ควรสร้างสนามแม่เหล็กเป็นส่วนๆ และส่วนที่มีประสิทธิภาพระหว่างส่วนต่างๆ ต้องมีการทับซ้อนกันบางส่วน
หมุนข้อต่อเคลื่อนที่ระหว่างขาแม่เหล็ก และระยะห่างระหว่างขาแม่เหล็กสามารถปรับได้ระหว่าง 45 มม. ถึง 225 มม.
เมื่อใช้งาน ควรเปิด 5 วินาที และปิด 5 วินาที และสามารถใช้งานต่อเนื่องได้ 3 ชั่วโมง
การชาร์จแหล่งจ่ายไฟ AC แบบพกพา: ปิดสวิตช์แหล่งจ่ายไฟแบบพกพาก่อนชาร์จ เมื่อมีเสียงบี๊บ แสดงว่าพลังงานไม่เพียงพอและควรชาร์จทันเวลา แหล่งจ่ายไฟ AC แบบพกพาจะชาร์จ 6 ถึง 8 ชั่วโมงต่อครั้ง เมื่อไฟแสดงสถานะบนเครื่องชาร์จเปลี่ยนจากสีแดงเป็นสีเขียว แสดงว่าไฟฟ้าเต็มแล้ว และการชาร์จเต็มสามารถใช้งานได้ 3 ชั่วโมง ไฟแสดงสถานะ หากไฟสีแดงติด แสดงว่าอุปกรณ์มีข้อผิดพลาด
4. พารามิเตอร์ทางเทคนิค
4.1 เครื่องวัดสนามแม่เหล็ก
|
รายการ |
ตัวบ่งชี้ |
รายการ |
ตัวบ่งชี้ |
||
|
น้ำหนักเครื่องวัดสนามแม่เหล็ก |
2.35 กก. |
ความไว |
ชิ้นทดสอบ 30/100A แสดงผลชัดเจน |
||
|
แหล่งจ่ายไฟ |
AC:220V/50Hz |
แรงยก |
≥4.5 กก. |
||
|
กระแสไฟฟ้า |
ไม่มีโหลด |
1.4A |
อัตราการโหลดชั่วคราว |
เปิด 5 วินาที ปิด 5 วินาที ใช้งานต่อเนื่องมากกว่า 3 ชั่วโมง |
|
|
โหลด |
1.0A |
อุณหภูมิที่เพิ่มขึ้น |
อุณหภูมิพื้นผิวที่จับ ≤40 ° C |
||
|
45~225 มม. |
ความแข็งแรงของฉนวน |
>2MΩ |
|||
|
ความยาวสายไฟ (สายสปริง) |
3 ม. |
ขนาดพื้นผิวสัมผัสขาแม่เหล็ก |
20×21 มม. |
||
4.2 แหล่งจ่ายไฟ AC แบบพกพา
|
รายการ |
ตัวบ่งชี้ |
รายการ |
ตัวบ่งชี้ |
|
น้ำหนักแหล่งจ่ายไฟ |
973 กรัม |
เวลาในการชาร์จ |
4 ชั่วโมง |
|
แหล่งจ่ายไฟขาออก |
AC:220V/50Hz |
ความทนทาน |
4 ชั่วโมง |
ตรวจสอบว่าสายไฟและปลั๊กไม่เสียหายก่อนใช้งาน
อย่าสัมผัสใกล้กับอุปกรณ์ไฟฟ้าอื่น ๆ ในระหว่างการใช้งาน สนามแม่เหล็กแรงสูงเป็นอันตรายต่อนาฬิกา โทรศัพท์มือถือ และอื่นๆ
อย่าลากเครื่องวัดสนามแม่เหล็กในสถานะนำไฟฟ้าเป็นเวลานาน (เช่น ลากบนรอยเชื่อม) ควรเปิด 5 วินาที และปิด 5 วินาที
ในสภาพอากาศฝนตก โปรดอย่าทำงานกลางแจ้ง ฝนจะทำให้เกิดการลัดวงจรหรือการรั่วไหล
หากอุปกรณ์มีเสียงผิดปกติและมีกลิ่น ให้ปิดเครื่องทันที
อย่าเคลื่อนย้ายอุปกรณ์โดยการดึงสายไฟ เพราะจะทำให้สายไฟเสียหาย
เมื่อไม่ได้ใช้งานแหล่งจ่ายไฟ AC แบบพกพาเป็นเวลานาน ควรชาร์จทันเวลาเพื่อให้แบตเตอรี่ลิเธียมยังคงทำงานอยู่ โปรดจำไว้ว่าให้ปิดสวิตช์แหล่งจ่ายไฟแบบพกพาก่อนชาร์จ
6. ตารางการกำหนดค่า
|
รายการ |
ชื่อ |
ปริมาณ |
|
1 |
โฮสต์ |
1 |
|
2 |
สายไฟ 5 แกน |
1 |
|
3 |
สายรัดเครื่องวัดสนามแม่เหล็ก |
1 |
|
4 |
กระเป๋าเป้เครื่องวัดสนามแม่เหล็ก |
1 |
|
5 |
ประแจหกเหลี่ยม 3 มม. |
1 |
|
6 |
แหล่งจ่ายไฟ AC แบบพกพา |
1 |
|
7 |
เครื่องชาร์จ |
1 |
|
8 |
ชุดแบตเตอรี่ |
1 |
|
9 |
คู่มือการใช้งาน |
1 |
|
10 |
ใบรับรองการปฏิบัติตามข้อกำหนด1 |
1 |
|
11 |
ภาชนะบรรจุเครื่องมือ |
1 |
