รายละเอียดสินค้า:
|
| เอาท์พุต: | กระแสสลับ 38V 10A | แหล่งจ่ายไฟ: | ไฟฟ้ากระแสสลับ 220V ± 10% 50HZ 5A |
|---|---|---|---|
| ความเร็วในการตรวจสอบ: | ≥6 ม./นาที | อุณหภูมิที่เพิ่มขึ้นของโพรบ: | ≤60℃ |
| เวลาแม่เหล็ก: | ≤3วินาที เวลาช่องว่าง ≥5วินาที | ||
| เน้น: | เครื่องตรวจจับข้อบกพร่องผงแม่เหล็กสำหรับรอยเชื่อม,อุปกรณ์ตรวจสอบ NDT ด้วยผงแม่เหล็ก,เครื่องตรวจจับข้อบกพร่องอเนกประสงค์สำหรับการตรวจสอบการตีขึ้นรูป |
||
เครื่องตรวจจับข้อบกพร่องผงแม่เหล็กอเนกประสงค์ HCDX-ESC สำหรับการตรวจสอบ NDT รอยเชื่อมและงานตีขึ้นรูป
บทนำ:
เครื่องตรวจจับข้อบกพร่องผงแม่เหล็กคอมโพสิต HCDX-ESC ใช้สวิตช์แบบไร้สัมผัสแบบควบคุมด้วยซิลิคอน มีเสียงรบกวนต่ำ แรงแม่เหล็กสูง อายุการใช้งานยาวนาน และใช้งานง่าย เหมาะสำหรับการใช้งานภาคสนามและในห้องปฏิบัติการ เครื่องมือนี้ใช้การกำหนดค่าแบบผสม และผู้ใช้สามารถเลือกโพรบได้อย่างอิสระตามความต้องการ สามารถกำหนดค่าโพรบประเภท A, D, E, O ได้ตามความต้องการของผู้ใช้
ใช้ MCU แบบ 8 บิตเป็นตัวควบคุมโดยเครื่องตรวจจับข้อบกพร่องอนุภาคแม่เหล็กนี้ (พร้อมวงจรควบคุมเฟส) และสามารถปรับกระแสแม่เหล็กได้อย่างต่อเนื่องผ่านการเก็บสัญญาณการข้ามแรงดันไฟฟ้า AC เป็นศูนย์และสัญญาณการควบคุมกระแสได้อย่างแม่นยำ นอกจากนี้ ยังมีฟังก์ชันการล้างอำนาจแม่เหล็ก ฟังก์ชันการล้างอำนาจแม่เหล็กสามารถเปิดได้หลังจากเลือกโหมดการล้างอำนาจแม่เหล็กและกดปุ่มทริกเกอร์ นอกจากนี้ โปรแกรมของ MCU ยังสามารถอัปเกรดได้ฟรีตลอดอายุการใช้งาน และสามารถกำหนดค่าโพรบประเภท A, D, E, O ได้ตามความต้องการของผู้ใช้
การควบคุมกระแส
การล้างอำนาจแม่เหล็ก AC

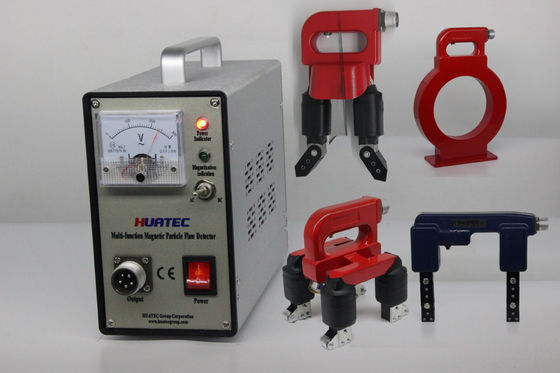

พารามิเตอร์โพรบเสริมทั้งหมด:
|
โพรบชนิด D |
แรงยก: AC≥5Kg DC≥18Kg (ไม่มีข้อต่อ) ระยะห่างขั้ว: 50-200 มม. (ปรับได้) กระแสทำงาน: ≥8A แรงดันไฟฟ้าทำงาน: AC=38V, DC=9V น้ำหนัก: 2.5 กก. |
|
Ａโพรบชนิด |
แรงยก: AC≥ 4.5kg DC≥18Kg ระยะห่างขั้ว: 20-160 มม. (ปรับได้) แรงดันไฟฟ้าทำงาน: AC=38V, DC=9V น้ำหนัก: 2.0 กก. |
|
Ｏโพรบชนิด |
ความเข้มของสนามแม่เหล็กกลาง: 180Oe แรงดันไฟฟ้าทำงาน: AC=38V เส้นผ่านศูนย์กลางภายใน: 150 มม. น้ำหนัก: 2.5 กก. |
|
Ｅโพรบชนิด |
แรงยก: ≥12Kg ระยะทาง: 110 มม. กระแสทำงาน: ≥7A ความเร็วในการตรวจสอบ: 6 ม./นาที แรงดันไฟฟ้าทำงาน: 38 v ซ้าย, 2 น้ำหนัก: 3.0 กก. |
การใช้งาน:
ใช้หลักในการตรวจจับรอยร้าวที่พื้นผิวและใกล้พื้นผิวของชิ้นงานที่เป็นสารแม่เหล็ก
หม้อไอน้ำแรงดันสูง โครงสร้างเหล็ก งานตีขึ้นรูป งานหล่อ ชิ้นส่วนเชื่อม ชิ้นส่วนเครื่องจักร ฯลฯ
คำแนะนำโพรบมาตรฐานสำหรับรุ่น HCDX-ESC:

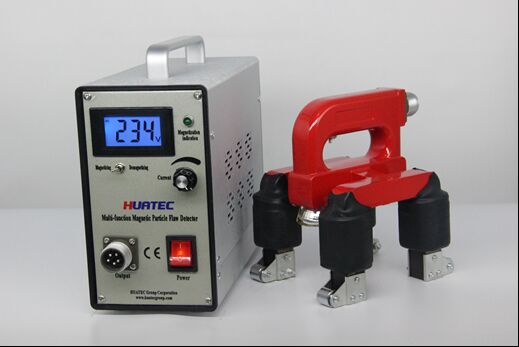

โพรบชนิด E (โพรบสนามแม่เหล็กหมุน): ทำการตรวจจับข้อบกพร่องรอบด้านสำหรับรอยเชื่อมตรงทุกประเภท รอยเชื่อมวงแหวน รอยเชื่อมชน และพื้นผิวเรียบและโค้งที่มีรูปทรงเรขาคณิตขนาดใหญ่ โพรบมีลูกกลิ้ง ซึ่งช่วยให้การทำงานสะดวกและเพิ่มความเร็ว โพรบมีไฟทำงานเพื่อความสะดวกในการสังเกต
พารามิเตอร์ทางเทคนิค:
แหล่งจ่ายไฟ: AC 220V ± 10% 50HZ 5A
เอาต์พุต: AC 38V 10A
โพรบชนิด A.D.E.O เป็นอุปกรณ์เสริมและมีจำหน่าย
ความเร็วในการตรวจสอบ: ≥6 ม./นาที
อุณหภูมิที่เพิ่มขึ้นของโพรบ: ≤60℃
รอบการทำงาน: แนะนำให้ทำงานต่อเนื่องเป็นเวลานาน: เวลาแม่เหล็ก ≤3 วินาที, เวลาช่องว่าง ≥5 วินาที
น้ำหนัก: ประมาณ 6.5 กก. (ยูนิตหลัก)
การจัดส่งมาตรฐาน:
โฮสต์ HCDX-ESC 1
โพรบชนิด E 1
สายไฟ 1
สายโพรบ 1
ตัวอย่างมาตรฐาน 1
คู่มือการใช้งาน 1
ใบรับรอง 1
อุปกรณ์เสริม (ไม่บังคับ):
โพรบชนิด A
โพรบ O
โพรบ D
น้ำหนักถ่วง
ตัวอย่างทดสอบ
ไฟ UV
