รายละเอียดสินค้า:
|
| เส้นผ่านศูนย์กลาง: | φ500มม | ความยาว: | 450มม |
|---|---|---|---|
| มาตรฐานที่ใช้บังคับ: | ASTM E1417, ASTM E165, ISO 3452, ISO 3059 | ||
| เน้น: | สายทดสอบชนิดม้วนแบบมือ,การทดสอบเครื่องฉายแสงสําหรับชิ้นส่วนที่ไม่ใช่แม่เหล็ก,อุปกรณ์ทดสอบ FPI ที่กําหนดเอง พร้อมรับประกัน |
||
NDT-PT1200 การทดสอบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบ FPI
1การใช้อุปกรณ์:
สายการผลิตนี้ถูกใช้เป็นหลักสําหรับการตรวจสอบสารละเอียดแสงของชิ้นส่วนที่ไม่ใช่แม่เหล็ก โดยตรวจพบความบกพร่องที่ไม่ต่อเนื่องในพื้นผิวที่ไม่ขวางของชิ้นส่วน
1.1 รายละเอียดส่วน:
กว้าง: φ500mm
ความยาว: 450 มม.
น้ําหนัก: 50 - 60kg
1.2 มาตรฐานที่ใช้: ASTM E1417, ASTM E165, ISO 3452, ISO 3059
ปริมาตรเทคนิคหลัก
5.1 ถังเจาะ (สองชุด)
|
เลขลําดับ |
ความต้องการทางเทคนิค |
ความต้องการของอุปกรณ์เสริม |
|
1 |
ขนาดภายใน: 1200 × 800 × 800 mm (ความลึก) |
AlSl304 - การผลิตขนาด 2.5 มม |
|
2 |
ถังนี้ประกอบด้วยถังเจาะและตู้ระบายน้ํา พร้อมอุปกรณ์ยกไฟฟ้าสําหรับชิ้นส่วนกระปุกกระปุกสามารถนําของเหลวกระปุกกระปุกกลับตรงกับถังกระปุก; ความกว้างของตู้ระบายน้ําคือ 600 มม. |
ด้านของบราคเก็ตที่เข้าสัมผัสกับชิ้นส่วนมีชั้นป้องกันจากวัสดุที่ไม่ใช่โลหะ เพื่อป้องกันรอยขีดข่วนและชนกัน |
|
3 |
ด้านล่างของถังลุ้นถูกออกแบบด้วยช่องออกของเหลว |
|
|
4 |
พานควบคุมอิสระด้านหน้าถังสามารถแสดงอุณหภูมิของของเหลวภายในถัง, กําหนดและปรับเวลาสําหรับการเจาะและหลั่งตามลําดับ,และมีเครื่องเตือน. |
การควบคุมโดย PLC เวลาเจาะและเวลาไหลสามารถกําหนดได้แยกแยก มีระบบเตือนเสียงและระบบเตือนสายตา เวลาแสดงด้วยดิจิตอลเซ็นเซอร์อุณหภูมิติดตั้งที่ปลายล่าง. |
|
5 |
เครื่องตรวจอุณหภูมิถูกติดตั้งไว้ในตําแหน่งที่เหมาะสม ซึ่งสามารถแสดงอุณหภูมิได้อย่างแม่นยํา เมื่ออุณหภูมิที่กําหนดได้ มันก็จะตัดไฟฟ้าโดยอัตโนมัติ |
|
|
6 |
อุปกรณ์พร้อมปืนน้ําสําหรับล้าง ใช้ในการระบายของเหลวที่เจาะเข้าไปด้วยมือ |
|
5.2 ช่องหลุดระบายน้ําระบายน้ํา (1 ชุด)
|
เลขลําดับ |
ความต้องการทางเทคนิค |
ความต้องการของอุปกรณ์เสริม |
|
1 |
ขนาดภายใน: 1200 × 800 × 800 mm (ความลึก) |
AlSl304 - การผลิตขนาด 2.5 มม |
|
2 |
ช่องน้ํานี้ประกอบด้วยถังเอมูลซีเฟชั่นและช่องระบายน้ํา และมีอุปกรณ์ยกชิ้นส่วนที่ทํางานด้วยไฟฟ้า |
ด้านของบราคเก็ตที่เข้าสัมผัสกับชิ้นส่วนมีชั้นป้องกันจากวัสดุที่ไม่ใช่โลหะ เพื่อป้องกันรอยขีดข่วนและชนกัน |
|
3 |
ด้านล่างของถังเอมูลซีฟิชั่นถูกออกแบบให้มีช่องออกของของเหลว |
|
|
4 |
พานควบคุมอิสระด้านหน้าของถังสามารถแสดงอุณหภูมิของน้ํายาในถังและสามารถตั้งค่าและปรับเวลา emulsification และระบายแยกกันมันยังมีเครื่องเตือน |
การควบคุม PLC. เวลาการระบายและระบายสามารถตั้งค่าได้แยกกัน. มันพร้อมกับระบบเตือนเสียงและภาพ. เวลาถูกแสดงด้วยดิจิตอลและมีเซ็นเซอร์อุณหภูมิติดตั้งอยู่ด้านล่าง. |
|
5 |
เครื่องตรวจอุณหภูมิถูกติดตั้งไว้ในตําแหน่งที่เหมาะสม ซึ่งสามารถแสดงอุณหภูมิได้อย่างแม่นยํา เมื่ออุณหภูมิที่กําหนดได้ มันก็จะตัดไฟฟ้าโดยอัตโนมัติ |
|
|
6 |
อุปกรณ์พร้อมปืนน้ําสําหรับล้าง ใช้ในการระบายของเหลวที่เจาะเข้าไปด้วยมือ |
|
5.3 ถังทําความสะอาดอัตโนมัติ (ชุด 1)
|
เลขลําดับ |
ความต้องการทางเทคนิค |
ความต้องการของอุปกรณ์เสริม |
|
1 |
ขนาดภายใน: 1200 × 800 × 800 mm (ความลึก) |
AlSl304 - การผลิตขนาด 2.5 มม |
|
2 |
มีกรอบกรอบในช่อง |
|
|
3 |
อุปกรณ์เปิดและปิดประตูแบบปนูเมติก |
|
|
4 |
ด้านล่างของท่อมีซองระบายน้ํา พร้อมกับช่องเข้าและช่องออก |
|
|
5 |
พานควบคุมอิสระด้านหน้าของถังทําให้สามารถตั้งค่าและปรับเวลาทําความสะอาดและอุณหภูมิภายในถังได้แยกกัน และมันพร้อมกับอุปกรณ์เตือน |
การควบคุม PLC พร้อมระบบเตือนเสียงและภาพ พร้อมแสดงเวลาแบบดิจิตอล และเซ็นเซอร์อุณหภูมิที่ด้านล่าง |
5.4 ถังทําความสะอาดด้วยมือ (ชุด 1)
|
เลขลําดับ |
ความต้องการทางเทคนิค |
ความต้องการของอุปกรณ์เสริม |
|
1 |
ขนาดจริงภายในช่อง: ความลึก 1200 × 800 × 800 (mm) |
AlSl304 - การผลิตขนาด 2.5 มม |
|
2 |
ด้านบนของคอนเตอร์ถูกวางบนกรีดเหล็กไร้ขัดเหล็ก (ใน 400 มม) และด้านบนของคอนเตอร์ถูกทําจากวัสดุแผ่นหนาที่ไม่เป็นโลหะที่ทนต่อน้ํามันและสามารถถอดออกได้ |
ด้านล่างของท่อมีช่องออกระบายน้ํา |
|
3 |
ห้องมืดเคลื่อนไหวจากสแตนเลสติดตั้งไว้บนช่อง และมีหลอดไฟ UV กันน้ําติดตั้งไว้ในห้องมืดมีแผ่นปิดน้ําที่มีช่องออกอากาศไฟสีขาวมีอุปกรณ์ระบายอากาศ และมีม่านเงาเพื่อกําจัดหมอกน้ําเหลวที่เจาะเข้าไปที่เกิดจากการทําความสะอาดด้วยมือในห้องมืด |
|
|
5 |
นอกจากนี้ด้านข้างของถังมีอุปกรณ์กับหลอดแสง ultraviolet และมีปืนสเปรย์น้ําหนึ่งและปืนสเปรย์อากาศหนึ่ง ความดันการล้างน้ําไม่เกิน 0.27 Mpaและความดันของปืนสเปรย์อากาศไม่เกิน 0.17 แมปปา |
|
|
6 |
อุณหภูมิของน้ําสําหรับการทําความสะอาดควรอยู่ในช่วง 15 และ 40 องศา |
|
|
7 |
เครื่องวัดความดันสามารถวางบนแผ่นการทํางาน และการทํางานความดันน้ําและอุณหภูมิของน้ํามีอยู่ทั้งด้านหน้าและด้านหลัง |
|
5.5 เตาอบแห้ง (1 ชุด)
|
เลขลําดับ |
ความต้องการทางเทคนิค |
ความต้องการของอุปกรณ์เสริม |
|
1 |
ขนาดช่อง: ความลึก 1200 × 800 × 800 (mm) |
AlSl304 - การผลิตขนาด 2.5 มม |
|
2 |
เตาอบใช้วิธีการทําความร้อนด้วยไฟฟ้าด้วยอากาศร้อน (เพื่อกําจัดเสียง) และอุณหภูมิภายในกล่องควรสามารถปรับได้อย่างต่อเนื่องจากอุณหภูมิห้องพักเป็น 80oCความแม่นยําในการควบคุมอุณหภูมิคือ ± 2°C, ความเท่าเทียมของอุณหภูมิภายในกล่องคือ ± 5°Cและสามารถทําการชดเชยอุณหภูมิแบบอัตโนมัติ |
การปรับปรุงความหนาวของอากาศ |
|
3 |
สล็อตมีกรอบกรอบสําหรับการวางชิ้นส่วน |
|
|
4 |
มีผ้าปูปูระบายความหนา 50 มิลลิเมตร ระหว่างผนังภายในและภายนอก |
|
|
5 |
แผนควบคุมอิสระสามารถควบคุมเวลาแห้งและอุณหภูมิ และยังมีฟังก์ชันเตือน |
เครื่องควบคุม PLC ที่สามารถตัดไฟฟ้าประปาด้วยระบบอัตโนมัติ |
|
6 |
พร้อมเครื่องวัดอุณหภูมิดิจิตอล พร้อมระบบ PID |
|
5.6 กล่องว่าง (1 ชุด)
|
เลขลําดับ |
ความต้องการทางเทคนิค |
ความต้องการของอุปกรณ์เสริม |
|
1 |
ขนาดช่อง: ความลึก 1200 × 800 × 800 (mm) |
AlSl304 - การผลิตขนาด 2.5 มม |
|
2 |
สล็อตมีกรอบกรอบสําหรับการเก็บชิ้นส่วน มีด้านหน้าเปิดและพื้นที่เก็บสาร |
|
5.7 สล็อตถ่ายภาพ (ชุด 1)
|
เลขลําดับ |
ความต้องการทางเทคนิค |
ความต้องการของอุปกรณ์เสริม |
|
1 |
ขนาด: 1200 × 800 × 800 ความลึก (มม) |
AlSl304 - การผลิตขนาด 2.5 มม |
|
2 |
กรอบเกริลติดตั้งภายในช่อง |
|
|
3 |
มีกระปุกขยะอิสระ |
|
|
4 |
เครื่องฉีดปูนใช้เครื่องฉีดปูนอัตโนมัติ (ฉีดปูนด้านบนและด้านล่าง) ผนังภายนอกของถังปูนมีอุปกรณ์ทําความร้อนซึ่งสามารถให้แน่ใจว่าผงการถ่ายภาพแห้งและโล่งอุปกรณ์ความดันลบและเครื่องปิดสามารถรับประกันว่าการฉีดผงเป็นแบบเดียวกันและผงการถ่ายภาพไม่รั่วออก |
|
|
5 |
ปรับตั้งปืนลมด้วยความดันอากาศไม่เกิน 0.03 Mpa |
|
|
6 |
ความดันสําหรับระเบิดปูนและปืนอากาศสามารถปรับแยกกันได้ |
อุปกรณ์ที่ใช้เครื่องวัดแรงดัน |
|
7 |
มันพร้อมกับอินเตอร์เฟซระบายอากาศ เพื่อขจัดฝุ่นที่เกิน |
|
|
8 |
พานควบคุมอิสระถูกติดตั้งอยู่ด้านหน้าของช่องที่สามารถควบคุมเวลาการฉีดขาวและมีฟังก์ชันเตือน |
|
|
9 |
ระยะเวลาในการกําจัดฝุ่นสามารถควบคุมและปรับ |
|
5.7ระบบควบคุมไฟฟ้า
ระบบใช้วิธีการควบคุมกลาง ทําให้สามารถควบคุมกระบวนการการทํางานของสถานีทํางานระบบควบคุมไฟฟ้าประกอบด้วยเครื่องควบคุมลําดับที่สามารถเขียนโปรแกรมได้ (PLC), รีเล่ต่าง ๆ, เครื่องติดต่อ AC, สวิตช์อัตโนมัติ, เครื่องควบคุมอุณหภูมิ, เครื่องกําหนดเวลาดิจิตอล, ฯลฯ การตั้งค่าเวลาสําหรับแต่ละสล็อตสามารถทําและปรับปรุงได้อย่างสะดวกสบายบนเครื่องกําหนดเวลาดิจิตอล
5.8ระบบขนส่ง
โรลเลอร์ขนส่งทําจาก โรลเลอร์สแตนเลส และสามารถบรรลุเป้าหมายของการขนส่งโดยเพียงผลักดันอย่างอ่อนโยน
5.9. ระบบควบคุมปนูเมติก
โดยหลักแล้วประกอบด้วยสามประเภทของการรักษาแหล่งอากาศ, วาล์วโซเลโนอิด, เครื่องวัดความดัน, กระปุก, และการควบคุมและประกอบการปนูเมติกต่างๆ ปืนฉีดน้ําและอากาศ,ปืนแรงดันลบ, และอุปกรณ์การถ่ายภาพมีเครื่องแยกน้ํามันและน้ําสําหรับการให้อากาศ และปืนเป่าปูนและปืนสเปรย์น้ําและอากาศใช้เครื่องวัดความดันระยะสั้นเพื่อการอ่านข้อมูลได้ง่ายเครื่องวัดความดันและอุปกรณ์ปรับความดันถูกติดตั้งในทุกสถานที่ที่ใช้น้ําและอากาศดัน.
2ภาพรวมของอุปกรณ์:

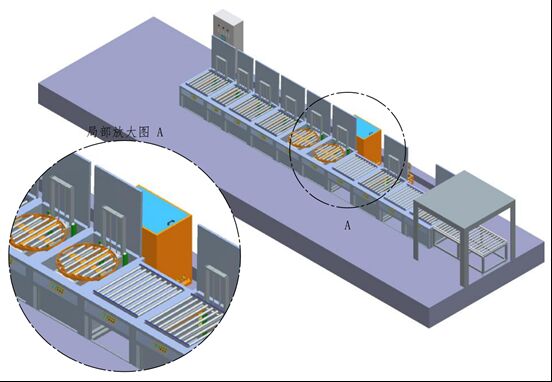

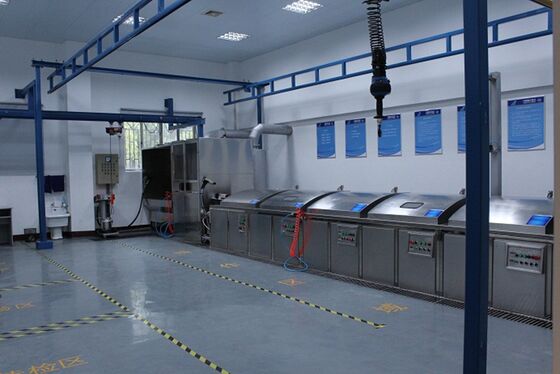

สายตรวจสอบสารเจาะแสงตรงกับมาตรฐาน HB/Z61-98 "การทดสอบสารเจาะ" และข้อกําหนดที่เกี่ยวข้องของ GJB2367 "การทดสอบสารเจาะ"อุปกรณ์ตรวจสอบสารละลายแสงประกอบด้วย 2 ถังละลาย, 2 ถังทําความสะอาด, 1 ถังแห้ง, 1 ถังเจาะเข้าไปหลังการผสมผสาน, 1 ถังทําความสะอาดด้วยมือ, และ 1 ถังพัฒนา. สิ่งอํานวยความสะดวกและอุปกรณ์เสริมประกอบด้วยตู้ควบคุมไฟฟ้าระบบควบคุมอากาศการวางแผนทั่วไปของสายตรวจสอบถูกออกแบบเพื่ออํานวยความสะดวกในการบํารุงรักษาและทําความสะอาดของสายตรวจสอบทั้งหมดการวางแผนกระบวนการของอุปกรณ์นี้สมเหตุสมผล, และพารามิเตอร์กระบวนการสามารถกําหนดและควบคุมเพื่อตอบสนองความต้องการในการประกันคุณภาพรับประกันการเคลื่อนไหวของชิ้นส่วนอย่างเรียบร้อยและน่าเชื่อถือ ระหว่างกระบวนการตรวจสอบและอํานวยความสะดวกและการใช้งานที่น่าเชื่อถือ.
3. กระแสกระบวนการ
Manual feeding - 4-level penetration dripping - cleaning - post-emulsification dripping - 2-level penetration dripping - automatic cleaning - manual cleaning - drying - empty position - powder spraying phenomenon - fluorescence observation - manual unloading
การโอนระหว่างสถานที่ทํางานแต่ละแห่ง จะเกิดขึ้นโดยใช้ม้วน และจะดําเนินการด้วยมือ
4. ภาพรวมอุปกรณ์กระบวนการ
4.1กล่องและโครงสร้างขังทั้งหมดถูกออกแบบและติดตั้งให้เหมาะสม, สวยงาม, น่าเชื่อถือ, สะดวกในการทํางานที่ปลอดภัย
4.2กล่องและช่องทั้งหมดมีโครงสร้างชั้นสองอิสระ ช่องภายในทําจากสแตนเลส 304 คุณภาพสูงแผ่นความหนา 2.5 มมขณะที่ช่องล่างภายนอกทําจากแผ่นสแตนเลส 304 และท่อสแตนเลสที่มีกรอบภายในละเอียด.
4.3. ผสมผสานทั้งหมดถูกผสานโดยใช้การผสาน arc argon และได้รับการรักษา คุณภาพการผสานถูกรับประกันโดยไม่มีการรั่วไหลและผสานมีสีเดียวกันกับวัสดุพื้นฐาน
4.4ท่อการปรับปรุงอากาศหลัก ปืนฉีดอากาศทุกชนิด และเส้นทางการปรับปรุงอากาศของปูนฉีดอากาศกดที่กรองแล้วถูกนําไปยังพื้นที่ที่ใช้ก๊าซแต่ละเครื่องวัดความดันและเครื่องลดความดันติดตั้งไว้ที่ทุกช่องออกอากาศกด และสามารถปรับได้
4.5ช่องน้ําไม่มีการบิดเบือน, ความไม่เรียบ, รอยขีดข่วน, หลุมทราย, บุบบอล, การรวมค้อน slag, และการรั่วไหล
4.6.ส่วนประกอบหลักที่ซื้อทั้งหมดควรมีใบรับรองการสอดคล้องของโรงงานและคําแนะนําใบรับรองความเหมาะสมและใบรับรองการตรวจสอบ"
4.7. The relevant technical parameters comply with the HB/Z61-1998 standard of the People's Republic of China's Aviation Industry "Penetrant Testing" and the relevant provisions of GJB2367 "Penetrant Testing".
4.8ท่อทุกสาย (น้ํา, ไฟฟ้า, ก๊าซ) และสิ่งอํานวยความสะดวกอื่น ๆ ในระบบควรจัดวางอยู่ด้านหลังของช่อง (สายประกอบ)
4.9กล่องสถานที่ทํางานและช่องจานแต่ละลํา มีปานีลควบคุมอิสระที่ติดตั้งเพื่อควบคุมการกระทําภายในกล่องและการตั้งค่าพารามิเตอร์กระบวนการการวางไว้ที่เหมาะสม เพื่อป้องกันการไหลของของเหลวในระหว่างการทํางานแผนควบคุมทําจากสแตนเลสแปรง และเครื่องควบคุมอุณหภูมิและเวลาเป็นดิจิตอล แผนควบคุมถูกปิดและการเชื่อมต่อไฟฟ้าทั้งหมดถูกรักษาเพื่อความทนทานต่อการกัดกร่อน และมีเครื่องปกป้องอุปกรณ์ต่าง ๆ มีสัญลักษณ์และการติดตั้งของอุปกรณ์ทั้งหมดสะดวกสําหรับการแยกแยกระหว่างการปรับระดับปกติ
4.10ระบบควบคุมไฟฟ้า: ประกอบด้วย 7 แผ่นควบคุมการทํางานของสถานีทํางานที่ฉลาดระบบนี้สามารถไม่เพียงแค่บรรลุการควบคุมกระบวนการครึ่งอัตโนมัติสําหรับแต่ละท่อ แต่ยังทํางานเป็นอิสระ.
4.11ใบกํากับบนทุกสถานที่ทํางานเป็นภาษาจีน และวัสดุการกําหนดเป็นสแตนเลส
4.12กล่องและช่องเก็บของแต่ละกล่องจะเปิดและปิดด้วยเครื่องมือปนูเมติก โดยมีมุมเปิด ≥ 90 องศา
4.13อุปกรณ์จอและอุปกรณ์ปรับทั้งหมดถูกวางไว้ในตําแหน่งที่สามารถสังเกตได้ง่าย
4.14กล่องอากาศของแต่ละช่องมีอุปกรณ์ล็อคเพื่อรับประกันความปลอดภัยของผู้ใช้งานและส่วนประกอบ
4.15ด้านล่างของพื้นที่ทั้งหมดของอุปกรณ์ถูกทําจากเหล็กไร้ขัด เพื่อเป็นตู้กันการรั่วที่ป้องกันของเหลวจากการปนเปื้อนพื้นโรงงาน
