ระบบวัดความหนาของการกัดกร่อนด้วยแม่เหล็กแบบเคลื่อนไหวด้วยแม่เหล็กสองล้อ

ระบบวัดความหนาของการกัดกร่อนด้วยแม่เหล็กแบบเคลื่อนไหวด้วยแม่เหล็กสองล้อ

1การตั้งค่า

ระบบนี้ไม่จําเป็นต้องใช้ตัวกรอง ไม่จําเป็นต้องเคลือบผิวแอนติเซปติก โดยไม่ต้องใช้สารเชื่อม.

• การใช้ล้อแม่เหล็กดีย์ถาวร แข็งแรงของดินแร่หายาก แม้ว่าจะมีการขาดไฟฟ้าที่ไม่คาดหวัง มันจะไม่ตกจากพื้นผิวที่ตรวจพบการเคลื่อนไหวแบบตั้งตั้งและพลิกกลับหลายอารมณ์บนพื้นผิวขององค์ประกอบไฟโรแม็กเนต.
• ติดตั้งเครื่องตรวจสอบความหนา ultrasonic ไฟฟ้าแม่เหล็กเพื่อการกรองและการตั้งตําแหน่งอย่างรวดเร็วต่อต้านการละลายผนัง
• การสแกนพื้นที่อย่างแม่นยํา เพื่อทดสอบความหนา
• การสแกน A และ B ที่ตรงกัน
• พร้อมกล้องวีดีโอ สามารถสังเกตสถานการณ์วีดีโอของพื้นที่ตรวจสอบได้ทันที
• ระบบรีโมทคอนโทรลควบคุมทิศทางการสแกน และสามารถตั้งทิศทางการสแกนได้

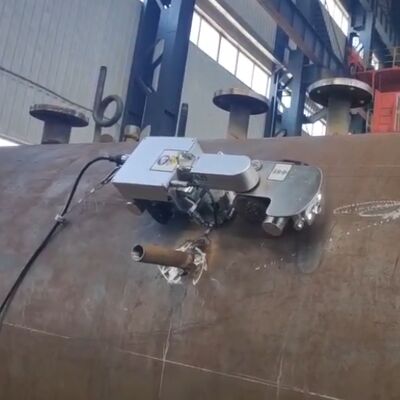

เครื่องเคลื่อนแม่เหล็กสองล้อ เป็นอุปกรณ์ที่ทันสมัย ที่สามารถนําอุปกรณ์ทดสอบที่ไม่ทําลายได้หลากหลายได้สะสมประสบการณ์ในการชําระเงินในสถานที่จํานวนมากในหลายสาขา เช่น ปิโตรเคมี, การตรวจสอบพิเศษกระถาง, และพลังงานไฟฟ้า. มันสามารถดําเนินการ ultrasound แรงไฟฟ้าแม่เหล็กในด้านล่างของท่อการละลายพื้นที่ที่ร้ายแรงกว่าที่จะตรวจสอบหรือ B การสแกนการวัดความหนา, สาขาอุตสาหกรรมที่เรียกว่าผู้เชี่ยวชาญการตรวจพบการกัดท่อ

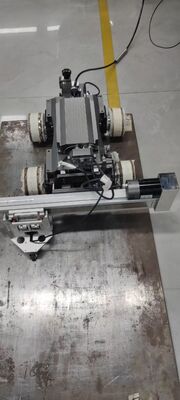

เครื่องลากแม่เหล็กสองล้อมีลักษณะดังต่อไปนี้: โครงสร้างคอมแพคต ความยืดหยุ่นสูง การดูดแม่เหล็ก ความแม่นยําในการควบคุมสูง เทคโนโลยีการตรวจจับที่ทันสมัย การตรวจจับวีดีโอที่เข้ากันได้และกลไกยกซอนด์ที่โดดเด่นสําหรับการตรวจสอบอัตโนมัติการเกรดของท่อ, ถังและแผ่น

1) โครงสร้างที่คอมแพคต์และความยืดหยุ่นสูง

การออกแบบที่คอมแพคตและดีเยี่ยมทําให้มันสามารถตรวจสอบการกัดกร่อนได้ง่ายสําหรับหลากหลายชนิดของท่อและภาชนะไฟร์มักเนตกระสุนแม่เหล็กมีขนาด 350mm (ความยาว) × 140mm (ความกว้าง) × 130mm ((ความสูง) และน้ําหนักไม่เกิน 5.5 กิโลกรัม โครงสร้างสองล้อพิเศษทําให้มันเป็นไปได้ที่จะเดินอย่างอิสระบนท่อที่มีความยาวอย่างน้อย 100 มม.แพร่รัศมีการหันขั้นต่ํา 400mm และเอลโค้ทที่มีรัศมีการบิดขั้นต่ํา 100mm สามารถผ่านง่ายดังนั้น ขอบเขตของการเคลื่อนไหวและการสแกนด้วยแม่เหล็กสองล้อได้ขยายออกไปมาก

2) เครื่องดูดแม่เหล็ก

ในส่วนของการออกแบบ ใช้แม่เหล็กดินแดนหายาก เพื่อสร้างแม่เหล็กถาวรความแข็งแรงสูง ในสองรอบของแม่เหล็กการขึ้นไม่มีอันตรายของการตกของร่างรถยนต์จากพื้นผิวที่ตรวจพบดังนั้น เครื่องเลื่อนแม่เหล็กสองล้อสามารถทําการสแกนท่าทางแนวราบ สูง และสับเปลี่ยนได้อย่างปลอดภัย ความจุสูงสุดของเครื่องเลื่อนแม่เหล็กสองล้อคือ 5 กิโลกรัมซึ่งหมายความว่ามันจะไม่ส่งผลกระทบต่อการเคลื่อนไหวตั้งเมื่อดึงน้ําหนัก 5 กิโลกรัม.

3) ความแม่นยําในการควบคุมสูง

ความเร็ว crawler แม็กเนติกสองล้อคือ 0-6m / นาทีและสามารถย้อนกลับไปที่ความเร็วคงที่ โดยเครื่องปรับรหัสความแม่นยําสามารถบรรลุหน้าที่การตั้งช่องว่างการตรวจจับสามารถตอบสนองความต้องการการตรวจจับของผู้ใช้ได้ดีขึ้นตัวอย่างเช่น ลูกค้าต้องการที่จะดําเนินการตรวจสอบช่องว่างทุก 50 มิลลิเมตรในจุดหนึ่งในด้านหลังของข้อเท้าและการขึ้นแม่เหล็กสองล้อสามารถทํางานและตรวจสอบทุก 50 มมการปรับปรุงประสิทธิภาพและความแม่นยําของการตรวจจับ

4) เทคโนโลยีการตรวจจับที่ทันสมัย

โดยประเพณี, ความหนาของไฟฟ้าแบบพีเซโอถูกใช้ในการวัดความหนาแบบประเพณีและมันนําความยากลําบากและความแข็งแกร่งบางอย่างไปยังบุคลากรตรวจสอบในหลายสาขา ในแง่ของกระบวนการตรวจสอบวิธีการตรวจสอบด้วยมือของเครื่องวัดความหนา ultrasonic piezoelectric มีข้อเสียต่อไปนี้: (1) ชั้นสีหรือชั้น oxide บนพื้นผิวของชิ้นงานจําเป็นต้องเคลือบและพื้นผิวต้องถูกฟื้นฟูหลังจากการทดสอบเสร็จสิ้น. ประสิทธิภาพที่ต่ํามาก (2) อัลตรซอนดาร์ชันต้องเคลือบด้วยสารเชื่อมที่ยากลําบากมากในสภาพสถานที่ต้องสร้างทางเดินที่มั่นคง(4) การทดสอบในการใช้งานที่อุณหภูมิสูงยาก

โดยใช้ระบบตรวจจับการกัดสีหนาผนังแบบเคลื่อนย้ายอัตโนมัติที่ทันสมัย (เสียงแม่เหล็กไฟฟ้า)และความแม่นยําของการตรวจจับจะเปรียบเทียบกับ ultrasonic piezoelectric ทางธรรมดาไม่จําเป็นต้องก่อสร้างตัวกรอง ไม่จําเป็นต้องเคลือบชั้นป้องกันการกัด ไม่จําเป็นต้องใช้สารเชื่อมเพื่อบรรลุความเร็วสูงของหลอดผนัง corrosion การกรองตําแหน่งอย่างรวดเร็วและการวัดแม่นยําของการสแกนหนา. ขณะที่รับประกันความแม่นยําของการตรวจจับ, มันดีขึ้นมากประสิทธิภาพการตรวจจับและลดต้นทุนการตรวจจับ.

5. The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the two-wheel magnetic-climbing integrated forward and back double camera to ensure the controllability of the scanning track.

6) เครื่องเคลื่อนยางแม่เหล็กสองล้อต้องเผชิญกับการกระทําทางกลที่ต้องการการยกโซน เมื่อทําการตรวจสอบจุดกังวลหรือ B-scanเมื่อวัดความหนาของจุด, การวัดจําเป็นต้องดําเนินการที่จุดที่กําหนดไว้เดียวกัน. ข้อมูลของจุดแต่ละจุดได้รับเมื่อ sonda ลงบนพื้นผิวที่จะจะวัด ดังนั้นปฏิบัติการของ sonda สามารถยกขึ้นเพื่อบรรลุจุดที่แม่นยําที่สุดค่าความหนา เมื่อทํา B-scan บนวัตถุที่จะวัด แม้ว่าซอนด์จะอยู่ใกล้กับพื้นผิวโซนด์ต้องยกขึ้นและวางไว้เพราะฉะนั้น, การยกและลดฟังก์ชันของสํารวจยังมีความสําคัญมาก.

4. อุปกรณ์วัดความหนาด้วยเสียงฉายไฟฟ้า

EMAT ultrasonic และ ultrasound piezoelectric แบบดั้งเดิมเป็นส่วนหนึ่งของ ultrasound ความแตกต่างที่สําคัญของพวกเขาอยู่ที่ความแตกต่างของตัวแปลงเครื่องแปลงเสียงฉีด ultrasonic Piezoelectric ใช้อิทธิพลของผงฉีด piezoelectric ในการออกและรับคลื่นฉีด ultrasonic, ในขณะที่ EMATs ใช้ผลงานไฟฟ้าแม่เหล็ก (แรง magnetostrictive,แรง Lorentz) ในการส่งและรับคลื่น ultrasonic,และการแปลงพลังงานของมันอยู่ในชั้นผิวตรงกับพื้นผิวของชิ้นงานการทดสอบ ultrasonic piezoelectric ปกติมีความต้องการที่สูงเกี่ยวกับการเสร็จสิ้นของพื้นผิวของชิ้นงานการทดสอบแม่เหล็กไฟฟ้า ultrasonic มีความต้องการต่ําบนพื้นผิวของชิ้นงาน, ทําให้พื้นผิวของชิ้นงานมีสี, การเคลือบ, และความไม่เรียบร้อย

• การตรวจจับโดยไม่ต้องสัมผัส ไม่มีสารเชื่อม (ยกสูงถึงประมาณ 4 มม.)
• ความต้องการสําหรับพื้นผิวไม่สูง, ความหยาบหยาบของพื้นผิวสามารถตรวจสอบ, ด้วยระดับ oxide, การเคลือบ, การเคลือบและชิ้นงานอื่น ๆ
• การตรวจจับเร็ว

EMAT ultrasonic Piezoelectric

แม็กเนตคริสตัล

สารเชื่อม สายโค้ลไฟฟ้าแม่เหล็ก

ความสั่นสะเทือน อีดดี้กระแส แม็กเนติกฟิลด์

อัลตราซอน อัลตราซอน

EMAT

เทคโนโลยี ultrasonic piezoelectric ประเพณี เทคโนโลยี EMAT

โดยเฉพาะชุดสําหรับความเร็วสูง ออนไลน์และการตรวจจับอัตโนมัติ

โดยเฉพาะชุดสําหรับบรรยากาศอุณหภูมิสูง

การเปรียบเทียบทางเทคนิคของเทคโนโลยี ultrasonic piezoelectric และเทคโนโลยี EMAT ในความเร็วสูงและอุณหภูมิสูง

เทคโนโลยี EMAT ได้ถูกนําไปใช้ในการทดสอบแบบออนไลน์แบบไม่ทําลายล้างแบบมือสอง, ครึ่งอัตโนมัติ และอัตโนมัติเต็ม ของเครื่องโกหกต่าง ๆ สายเหล็ก, แผ่นเหล็ก,และท่อเหล็ก (รวมท่อเหล็กไร้รอย), กล่องน้ํามัน, ท่อผสมและอื่น ๆ) ในอุณหภูมิห้องและอุณหภูมิสูง

5. ลักษณะการทํางาน

• ★The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the integrated forward and back double camera to ensure the controllability of the scanning track.
• ไม่มีการเคลือบผิว, การเคลือบกันการกัดกร่อนและสนิมลอยสามารถเจาะเข้าไป, และไม่ต้องมีสารเชื่อม.
• ★การวัดความหนาสามารถเจาะเข้าไปถึง 4 มิลลิเมตรความหนาของผิวคล้องคล้องคล้องคล้องคล้องความหนาของวัตถุโลหะที่แสดงโดยเครื่องมือไม่จําเป็นต้องพิจารณาการคํานวณความหนาของเคลือบ.
• ★ความไม่ตั้งตรง (ความปกติของเครื่องแปลง/เครื่องตรวจเทียบกับวัตถุที่กําลังทดสอบ) ถึง ± 25^o, ความตั้งสูงต่ําหลังจากการวางซอนด์
• ★ด้วยกลไกการยกโซนไฟฟ้า โซนสามารถยกขึ้นเมื่อข้ามอุปสรรค เช่น welds และบวม
• ฉันกลับมา
• ★ผลการวัดความหนาสามารถแสดงในรูปของค่าดิจิตอล, รูปแบบ A-scan, รูปแบบ B-scan ที่ใช้เวลา, และรูปแบบ B-scan ที่ใช้ระยะทาง (encoder)
• ★ใช้อัลกอริทึมความรู้เชี่ยวชาญ มี 3 รูปแบบในการวัดความหนา: รูปแบบอัตโนมัติ, รูปแบบมือเดียว (การวัดวิธีสูงสุดเดียว)และโหมดประตูมือสอง (วิธีการวัดจุดสูงสุด-จุดสูงสุด)มันลดการมีอิทธิพลของปัจจัยมนุษย์มาก และทําให้ขั้นตอนการปฏิบัติงานง่ายขึ้น
• ข้อมูลฐานของความเร็วคลื่นตัดของวัสดุพื้นฐาน และสามารถปรับเปลี่ยนค่าความเร็วคลื่นตัด
• ออกรายการบันทึกการตรวจสอบและรายการค่าความหนาโดยตรง เพื่ออํานวยความสะดวกในการวิเคราะห์และการประมวลผลข้อมูล

6. ปริมาตรเทคนิค

• ★สายควบคุมการตรวจจับ:25m
• ★วัดรัศมีการโค้งขั้นต่ําบนพื้นผิวของวัตถุ: แกนยาว≥50mm และวงกลม≥125mm
• การวัดความหนา:ความแม่นยํา 0.04 มม ระยะ 2 ~ 120 มม (เหล็ก)
• ★ระยะว่างในการทํางาน / การยกขึ้น: ≤4mm
• ★การวัดที่ไม่ตั้งตรง (ปกติของเครื่องแปลง / เครื่องตรวจเทียบกับวัตถุที่กําลังทดสอบ): ± 25^o
• ความถี่ของการตื่นเต้น: 3.0~5.0MHz ความเร็วการวัด:16~1 ครั้ง/วินาที
• ระยะความเร็วเสียง:1000~9999 m/s, การปรับเพิ่มขึ้น: 1 m/s
• ปฏิบัติการประตู: ประตูอัตโนมัติ, ประตูมือเดียว, ประตูมือสอง
• ★การติดตามวีดีโอ: ทั้งด้านหน้าและด้านหลัง มองเห็นกล้องคู่, พิกเซลแบบไดนามิกและสแตติกคือ 3 ล้าน / 2304 × 1296.
• อุณหภูมิปกติตรวจสอบแม่เหล็ก: แรงเหล็กอ่อนแอหรือน้อยกว่าคงที่, การดูดแม่เหล็ก≤15N, วงกลม Φ30 × สูง 44 มิลลิเมตร, น้ําหนัก≤80 กรัม
• ★ขนาดและน้ําหนักของตัวอุปกรณ์กวาด (ประมาณ) L380 × W130 × H120mm,6kg
• อุณหภูมิการทํางาน:-10 ~ +50°C

7. โปรแกรมวิเคราะห์การวัด

• การแสดงผลการสแกนความหนาในเวลาเดียวกัน A, B
• ออกโดยตรงบันทึกการทดสอบ ★ รายการค่าความหนา เพื่ออํานวยความสะดวกในการวิเคราะห์และการประมวลผลข้อมูล
• ★เข้ากันได้กับระบบปฏิบัติการ Win7/10 (32/64 บิต)

8. รายการบรรจุ

• คอมพิวเตอร์ที่ใช้ในการทดสอบ1 ชุด

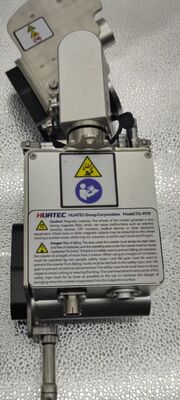

• HUATEC TG-M70 เครื่องเลื่อนแม่เหล็กสองล้อ (รวมวิดีโอและโมดูลการวัดความหนา) 1 ชุด
• เครื่องไฟฟ้าและกล่องควบคุม1 ชิ้น
• มือควบคุม1 ชิ้น
• สายควบคุมการทดสอบ1 ชุด
• บล็อกทดสอบแบบมาตรฐาน (กรอบเหล็กคาร์บอนΦ30 × ความหนา 10mm) 1 ชิ้น
• กระเป๋าสะพานกันกระแทก 1 ชิ้น
• เครื่องป้องกันการตกของสายความปลอดภัย1 ชิ้น (ไม่จําเป็น)
•
