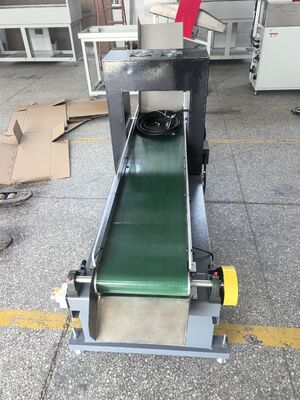

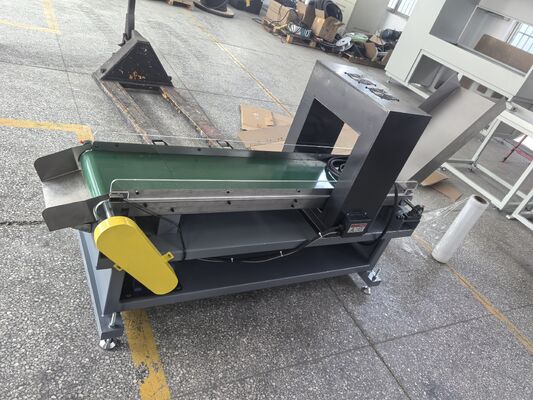

HCDX-M360 อุตสาหกรรม Demagnetizer สําหรับชิ้นส่วนโลหะที่มีสายพานส่ง AC Demagnetization

HCDX-M360 เครื่องขจัดอำนาจแม่เหล็กอุตสาหกรรมสำหรับชิ้นส่วนโลหะพร้อมสายพานลำเลียง AC

I. เหตุผลในการขจัดอำนาจแม่เหล็ก

ก่อนการประกอบชิ้นส่วนเข้ากับส่วนประกอบสุดท้าย การขจัดอำนาจแม่เหล็กมักเป็นสิ่งจำเป็น ชิ้นส่วนที่มีอำนาจแม่เหล็กสูงสามารถสร้างสนามแม่เหล็กเพิ่มเติม ซึ่งอาจก่อให้เกิดปัญหาต่างๆ เช่น:

อำนาจแม่เหล็กตกค้างสามารถส่งผลต่อความแม่นยำในการทำงานและการทำงานของเครื่องมือและมิเตอร์บางชนิด;

ผงโลหะที่ถูกดูดซับด้วยอำนาจแม่เหล็กตกค้างจะเร่งการสึกหรอของชิ้นส่วนที่เคลื่อนไหวในการใช้งานในอนาคต ทำให้เกิดความเสียหายก่อนเวลาอันควร;

ผงโลหะที่ถูกดูดซับด้วยอำนาจแม่เหล็กตกค้างสามารถส่งผลต่อคุณภาพการประมวลผลในกระบวนการถัดไป เช่น การแปรรูปทางกลและการเคลือบผิว;

อำนาจแม่เหล็กตกค้างสามารถทำให้เศษโลหะเกาะติดกับพื้นผิว ทำให้ความแม่นยำของพื้นผิวเสียหายและทำให้เครื่องมือทื่อ;

การมีอยู่ของอำนาจแม่เหล็กตกค้างอาจทำให้เกิดการเบี่ยงเบนของอาร์คหรือการรั่วไหล ส่งผลต่อคุณภาพการเชื่อม เป็นต้น

II. หลักการขจัดอำนาจแม่เหล็ก

โลหะจะเกิดอำนาจแม่เหล็กเนื่องจากการจัดเรียงเชิงเส้นของขั้วบวกและขั้วลบของโครงสร้างอะตอม การขจัดอำนาจแม่เหล็กจะดำเนินการเพื่อขจัดความสอดคล้องของการวางแนวขั้วอะตอมนี้และลดคุณสมบัติทางแม่เหล็กให้อยู่ในระดับที่ยอมรับได้ นี่คือวัตถุประสงค์ของการขจัดอำนาจแม่เหล็ก ขณะที่ลดสนามแม่เหล็ก การเปลี่ยนทิศทางของสนามแม่เหล็กจะช่วยลดความสอดคล้องของการวางแนวขั้วอะตอมนี้ นี่คือหลักการในการออกแบบอุปกรณ์ขจัดอำนาจแม่เหล็ก

วางชิ้นส่วนโลหะในขดลวดและจ่ายกระแสสลับที่เปลี่ยนแปลงทิศทางอย่างรวดเร็ว (50Hz) ให้กับขดลวด เมื่อขดลวดยังคงอยู่ในสถานะที่มีกระแสไฟฟ้าและชิ้นส่วนโลหะค่อยๆ ถูกดึงออกจากขดลวดผ่านสายพานลำเลียง อำนาจแม่เหล็กเหนี่ยวนำจะค่อยๆ ลดลง ทำให้โครงสร้างการจัดเรียงโดเมนแม่เหล็กในชิ้นส่วนโลหะที่เกิดจากการทำให้เป็นแม่เหล็กเสียไป และทำให้ชิ้นส่วนโลหะไม่มีอำนาจแม่เหล็กภายนอก

III. ข้อมูลจำเพาะทางเทคนิคหลัก

IV. คำแนะนำการใช้งาน

1. การตั้งค่าช่องต่อสายไฟเข้า

① การเดินสายไฟต้องใช้ตัวนำทองแดงหุ้มฉนวนที่มีพื้นที่หน้าตัด ≥ 4 มม.² และเชื่อมต่อกับขั้วต่อหลักของเบรกเกอร์ในกล่องไฟฟ้าที่พอร์ต U, V และ W (พอร์ต W สามารถใช้ 2.5 มม.²); สายดินป้องกันควรเชื่อมต่อกับสลักเกลียวสายดินภายนอกกล่องควบคุมโดยใช้ตัวนำทองแดงที่มีพื้นที่หน้าตัด 2.5 มม.²

② แหล่งจ่ายไฟเข้าต้องมีสวิตช์อากาศที่มีความสามารถกระแสไฟพิกัดตั้งแต่ 40A ถึง 50A;

③ หลังจากเชื่อมต่อช่องต่อสายไฟเข้าอย่างถูกต้อง (และเชื่อมต่อสายดินที่เชื่อถือได้แล้ว) ให้ปิดช่องต่อสายไฟเข้า กดที่จับของเบรกเกอร์บนประตูตู้ไปยังตำแหน่ง ON ปิดเบรกเกอร์ย่อยทั้งหมด และไฟแสดงสถานะสีขาว [Power Input] บนแผงควบคุมจะสว่างขึ้นเพื่อแสดง

④ กดปุ่มสวิตช์สีเขียวบนกล่องปุ่มสตาร์ทของเครื่องขจัดอำนาจแม่เหล็ก สายพานลำเลียงจะเริ่มทำงาน ขณะที่ขดลวดขจัดอำนาจแม่เหล็กมีกระแสไฟฟ้า ไฟแสดงสถานะสีเหลือง [Demagnetization in Progress] บนแผงควบคุมจะสว่างขึ้น จำเป็นต้องสังเกตว่าทิศทางการเคลื่อนที่ของสายพานลำเลียงต้องเหมือนกับทิศทางที่ระบุบนแผ่นป้องกัน หากไม่ถูกต้อง โปรดเปลี่ยนลำดับเฟสที่เชื่อมต่อกับพอร์ตมอเตอร์

⑤ กดปุ่มสวิตช์สีแดงบนกล่องปุ่มสตาร์ทของเครื่องขจัดอำนาจแม่เหล็ก หรือกดปุ่มสวิตช์รูปเห็ดสีแดงบนกล่องปุ่มปลายของเครื่องขจัดอำนาจแม่เหล็ก เพื่อหยุดการทำงานของสายพานลำเลียงและขดลวดขจัดอำนาจแม่เหล็ก

ที่ตำแหน่งที่เหมาะสมของปลายเครื่องขจัดอำนาจแม่เหล็ก จะมีการติดตั้งเซ็นเซอร์แสง ตราบใดที่วัตถุขวางเส้นทางแสงของสวิตช์แสง สายพานลำเลียงและขดลวดขจัดอำนาจแม่เหล็กจะหยุดทำงาน

2. การปฏิบัติงานขจัดอำนาจแม่เหล็ก

① ปิดแหล่งจ่ายไฟเข้า;

② กดปุ่มสวิตช์สีเขียวบนกล่องปุ่มสตาร์ทของเครื่องขจัดอำนาจแม่เหล็ก สายพานลำเลียงจะเริ่มทำงาน ขณะที่ขดลวดขจัดอำนาจแม่เหล็กมีกระแสไฟฟ้า;

③ วางชิ้นส่วนที่จะขจัดอำนาจแม่เหล็กบนสายพานลำเลียงที่ตำแหน่งเริ่มต้นของเครื่องขจัดอำนาจแม่เหล็ก;

④ หลังจากชิ้นส่วนบนสายพานลำเลียงค่อยๆ ผ่านขดลวดขจัดอำนาจแม่เหล็กไปยังปลายของเครื่องขจัดอำนาจแม่เหล็ก

(1) หากเซ็นเซอร์แสงทำงานปกติ เมื่อชิ้นส่วนถึงเส้นทางแสงของเซ็นเซอร์ สายพานลำเลียงและขดลวดขจัดอำนาจแม่เหล็กจะหยุดทำงาน และชิ้นส่วนจะถูกนำออกหลังจากเครื่องหยุดทำงาน

(2) หากเซ็นเซอร์แสงทำงานผิดปกติ สามารถนำชิ้นส่วนออกไปในทิศทางที่ห่างจากขดลวดขจัดอำนาจแม่เหล็กมากขึ้น หากไม่ต้องการดำเนินการขจัดอำนาจแม่เหล็กอีกต่อไป ให้กดปุ่มหยุดฉุกเฉินสีแดงบนกล่องปุ่มปลาย หรือปุ่มสวิตช์สีแดงบนกล่องปุ่มสตาร์ทของเครื่องขจัดอำนาจแม่เหล็ก คุณยังสามารถนำชิ้นส่วนออกหลังจากเครื่องหยุดทำงานได้

สำหรับชิ้นส่วนสั้น - ระยะห่างจากหน้าปลายด้านใกล้ของชิ้นส่วนถึงหน้าปลายของขดลวดขจัดอำนาจแม่เหล็กคือ > 800 มม.

นำชิ้นส่วนออกจากสายพานลำเลียงโดยตรง

สำหรับชิ้นส่วนยาว - ระยะห่างจากหน้าปลายด้านใกล้ของชิ้นส่วนถึงหน้าปลายของขดลวดขจัดอำนาจแม่เหล็กคือ< 800 มม.

นำชิ้นส่วนออกจากสายพานลำเลียง และเคลื่อนย้ายชิ้นส่วนเป็นเส้นตรงตามทิศทางของสายพานลำเลียงให้ห่างจากขดลวดขจัดอำนาจแม่เหล็กก่อนวาง

โดยทั่วไป กระบวนการขจัดอำนาจแม่เหล็กของชิ้นส่วนจะเสร็จสมบูรณ์

V. วิธีการปรับปรุงประสิทธิภาพการขจัดอำนาจแม่เหล็ก

1. พยายามขจัดอำนาจแม่เหล็กของชิ้นส่วนแต่ละชิ้น (ที่มีความยาวแน่นอน) ให้มากที่สุดเท่าที่จะทำได้

2. เมื่อขจัดอำนาจแม่เหล็กของชิ้นส่วนสั้นและหนาหรือชิ้นส่วนทรงกลม ให้ต่อหลายชิ้นเข้าด้วยกันเพื่อการขจัดอำนาจแม่เหล็กที่ง่ายขึ้น

3. หากการขจัดอำนาจแม่เหล็กครั้งเดียวไม่เป็นไปตามข้อกำหนด จำเป็นต้องทำซ้ำกระบวนการขจัดอำนาจแม่เหล็ก

4. สำหรับชิ้นส่วนที่มีรูปทรงซับซ้อน ให้หมุนหรือพลิกชิ้นส่วนขณะผ่านขดลวดขจัดอำนาจแม่เหล็ก

5. พยายามนำชิ้นส่วนออกขณะที่ขดลวดขจัดอำนาจแม่เหล็กมีกระแสไฟฟ้า และเคลื่อนย้ายชิ้นส่วนเป็นเส้นตรงตามทิศทางการขนส่งจนกว่าจะห่างจากขดลวดขจัดอำนาจแม่เหล็กก่อนวาง วิธีนี้จำเป็นและสำคัญอย่างยิ่งสำหรับชิ้นส่วนที่มีความยาว ≥ 1,000 มม.

VI. หมายเหตุ

1. เครื่องนี้ต้องเชื่อมต่อกับสายดินที่เชื่อถือได้เพื่อความปลอดภัย!

2. ขดลวดขจัดอำนาจแม่เหล็กไม่ควรทำงานต่อเนื่องเป็นเวลานาน เวลาทำงานต่อเนื่องไม่ควรเกิน 6 ถึง 8 นาที หากขดลวดขจัดอำนาจแม่เหล็กร้อนจัด เครื่องจะเข้าสู่สถานะปิดและสแตนด์บาย และไฟแสดงสถานะสีแดง "Overheating Protection" บนแผงควบคุมจะสว่างขึ้น เครื่องต้องเย็นลงก่อนจึงจะสามารถใช้งานได้อีกครั้ง!

3. หากต้องการปรับความเร็วการเคลื่อนที่ของสายพานลำเลียง ต้องทำขณะที่มอเตอร์กำลังทำงาน: มีแผ่นปรับบนตัวลดความเร็วของมอเตอร์ และทิศทางของลูกศร "Fast" บนแผ่นควรปรับเพื่อเร่งความเร็ว และทิศทางของลูกศร "Slow" บนแผ่นควรปรับเพื่อลดความเร็ว

4. ชิ้นส่วนต้องถูกนำออกจากสายพานลำเลียงแบบแบนเมื่อถึงปลายของเครื่องขจัดอำนาจแม่เหล็กเท่านั้น

5. ชิ้นส่วนที่ขจัดอำนาจแม่เหล็กแล้วต้องวางให้ห่างจากขดลวดขจัดอำนาจแม่เหล็ก!

6. ขณะทำการขจัดอำนาจแม่เหล็ก ห้ามสวมนาฬิกาเครื่องกล เพราะอาจทำให้นาฬิกาทำงานผิดพลาดในอนาคตได้
