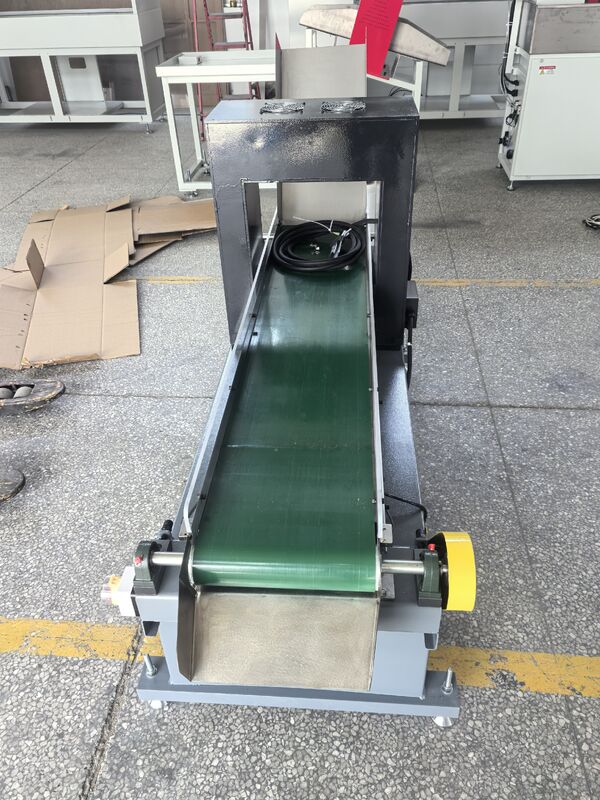

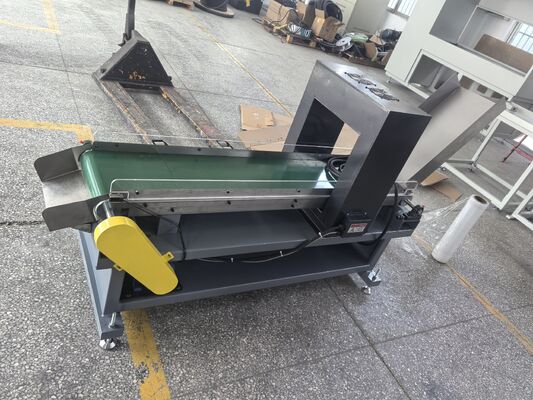

เครื่องขจัดอำนาจแม่เหล็ก HCDX-M360 กระแสสลับ 50Hz สำหรับอุตสาหกรรมแปรรูปโลหะ

HCDX-M360 Demagnetizer 50Hz กระแสสลับสําหรับอุตสาหกรรมแปรรูปโลหะ

I. เหตุผลของการลดแม่เหล็ก

ก่อนการประกอบชิ้นส่วนเป็นส่วนประกอบสุดท้าย การถอนแม่เหล็กมักจะจําเป็นหลายครั้ง ส่วนที่แม่เหล็กสูงสามารถสร้างสนามแม่เหล็กเพิ่มเติม ซึ่งอาจทําให้เกิดปัญหาต่างๆเช่น:

แม็กเนติสติกส่วนเหลือสามารถส่งผลกระทบต่อความแม่นยําในการทํางานและการทํางานของเครื่องมือและเครื่องวัดบางเครื่อง

พูนโลหะที่ซับซ้อนโดยแม่เหล็กเหลือเร่งการสวมของชิ้นส่วนเคลื่อนที่ในระหว่างการใช้งานในอนาคต ส่งผลให้เกิดความล้มเหลวเร็ว

พูนโลหะที่ซับซ้อนโดยแม่เหล็กเหลือสามารถส่งผลกระทบต่อคุณภาพการแปรรูปในกระบวนการต่อมา เช่น การแปรรูปกลไกและการเคลือบผิว

แม็กเนติสติกที่เหลืออาจทําให้ชิปติดกับพื้นผิว ทําให้ความแม่นยําของพื้นผิวเสียหายและทําให้เครื่องมือบอด

การมีเหล็กนิรษฐ์ที่เหลือสามารถทําให้เส้นโค้งสับสนหรือรั่วไหล ส่งผลกระทบต่อคุณภาพการปั่น เป็นต้น

II. หลักการลดแม่เหล็ก

โลหะกลายเป็นแม่เหล็ก เนื่องจากการจัดวางแบบเส้นตรงของขั้วบวกและลบของโครงสร้างอะตอมของมันDemagnetization ถูกดําเนินการเพื่อกําจัดความสม่ําเสมอของแนวโน้ม polarity อัตโนมัตินี้และลดคุณสมบัติแม่เหล็กสู่ระดับที่ยอมรับได้นี่คือจุดประสงค์ของการลดแม่เหล็ก โดยการลดสนามแม่เหล็ก การเปลี่ยนทิศทางของสนามแม่เหล็กช่วยลดความสม่ําเสมอของแนวโน้มขั้วของอะตอมนี่คือหลักการในการออกแบบอุปกรณ์ demagnetization.

วางชิ้นส่วนโลหะในโค้ล และให้โค้ลด้วยกระแสไฟฟ้าที่เปลี่ยนทิศทางอย่างรวดเร็ว (50Hz)เมื่อโค้ลยังคงอยู่ในภาวะพลังงานและส่วนโลหะถูกขยับออกไปจากโค้ลอย่างช้า ๆ ผ่านสายพัด, แม็กเนติซัมที่ผลักดันจะลดลงอย่างช้า ๆ ทําให้การจัดลําดับที่เรียบร้อยของเขตแม่เหล็กในชิ้นส่วนโลหะที่เกิดจากการแม่เหล็กและทําให้ชิ้นส่วนโลหะไม่เป็นแม่เหล็กด้านนอก.

III. รายละเอียดเทคนิคหลัก

IV คําแนะนําการใช้

1. การตั้งค่าช่องเข้าไฟฟ้า

1 การเชื่อมต่อไฟฟ้าต้องใช้สายนําทองแดงที่แยกกัน มีพื้นที่ตัดข้าม ≥ 4 mm2 และเชื่อมต่อกับปลายทางหลักของเครื่องตัดวงจรในกล่องไฟฟ้าที่ U, V,และ W ท่าเรือ (ท่าเรือ W สามารถใช้ 2.5mm2); สายการก่อดินป้องกันควรเชื่อมต่อกับโบลท์การก่อดินภายนอกกล่องควบคุม โดยใช้สายการนําทองแดงขนาด 2.5mm2

2 แหล่งไฟฟ้าที่เข้ามาต้องติดตั้งสวิตช์อากาศที่มีกําลังไฟฟ้าขนาด 40A ถึง 50A

3 หลังจากเชื่อมเข้าไฟฟ้าอย่างถูกต้อง (และเชื่อมต่อสายการติดดินที่น่าเชื่อถือ) ปิดช่องเข้าไฟฟ้า; ดันมือของเครื่องตัดวงจรบนประตูกล่องไปยังตําแหน่ง ONปิดเครื่องตัดวงจรขนาดเล็กทั้งหมด, และไฟชี้วัดสีขาว [Power Input] บนแผ่นการทํางานจะส่องให้เห็น

4 กดสวิทช์ปุ่มสีเขียวบนกล่องปุ่มเริ่มต้นของ demagnetizer และเข็มขัดขนส่งเริ่มทํางานในขณะที่ coil demagnetizing มีพลังงาน;ไฟชี้วัดสีเหลือง [Demagnetization in Progress] บนแผ่นปฏิบัติการจะส่อง; ต้องระวังว่าทิศทางการเคลื่อนไหวของเข็มขัดขนส่งคือทิศทางเดียวกันกับทิศทางที่ระบุบนแผ่นป้องกันกรุณาเปลี่ยนลําดับระยะที่เชื่อมต่อกับ Port มอเตอร์.

⑤ Press the red button switch on the start button box of the demagnetizer or press the red mushroom-shaped stop button switch on the end button box of the demagnetizer to stop the operation of the conveying belt and the demagnetizing coil.

ในตําแหน่งที่เหมาะสมของปลายของ demagnetizer เครื่องตรวจจับแสงถูกติดตั้ง ตราบใดที่วัตถุบล็อกเส้นทางแสงของสวิทช์แสงสายขนส่งและสอยลดแม่เหล็กจะหยุดทํางาน.

2. การทํางานลดแม่เหล็ก

1 ปิดไฟฟ้าเข้าพลังงาน

2 กดสวิทช์ปุ่มสีเขียวบนกล่องปุ่มเริ่มต้นของ demagnetizer และเข็มขัดขนส่งเริ่มทํางานในขณะที่ coil demagnetizing มีพลังงาน;

3 วางส่วนที่ต้องถอนแม่เหล็กบนสายพานขนส่งที่ตําแหน่งเริ่มต้นของ demagnetizer;

4 หลังจากที่ส่วนบนสายพานส่งผ่านช้า ๆ ผ่านโค้ล demagnetizing ไปยังปลายของ demagnetizer

(1) หากเซ็นเซอร์ออปติกทํางานปกติ เมื่อส่วนหนึ่งถึงเส้นทางแสงของเซ็นเซอร์ เข็มขัดขนส่งและสอยล้างแม่เหล็กจะหยุดทํางานและชิ้นส่วนจะถอนออกหลังจากเครื่องหยุด.

(2) หากเซ็นเซอร์ออปติกมีความบกพร่อง, ส่วนที่สามารถถอนออกในทิศทางที่ห่างไกลจากสอย demagnetizing;กดสวิทช์ปุ่มหยุดฉุกเฉินสีแดงบนกล่องปุ่มปลาย หรือสวิทช์ปุ่มสีแดงบนกล่องปุ่มเริ่มต้นของ demagnetizerคุณยังสามารถถอนชิ้นส่วนหลังจากเครื่องหยุด

สําหรับชิ้นส่วนที่สั้น - ระยะห่างจากหน้าปลายใกล้ของชิ้นส่วนไปยังหน้าปลายของโค้ล demagnetizing คือ > 800mm

เอาอะไหล่ตรงจากเข็มขัดขนส่ง

สําหรับชิ้นส่วนยาว - ระยะห่างจากหน้าปลายใกล้ของชิ้นส่วนไปยังหน้าปลายของโค้ลลดแม่เหล็ก คือ < 800 mm

ถอนชิ้นส่วนจากสายพัดพัด และเคลื่อนย้ายชิ้นส่วนในเส้นตรงตามทิศทางของสายพัดพัดพัดห่างจากโค้ลถอนแม่เหล็ก ก่อนวางมัน

โดยทั่วไป, กระบวนการ demagnetization ของชิ้นส่วนถูกเสร็จสิ้น.

V. วิธีการปรับปรุงผลลัพธ์การลดแม่เหล็ก

1. พยายามที่จะ demagnetise แต่ละส่วนส่วนตัว (มีความยาวบางอย่าง) มากที่สุดเท่าที่เป็นไปได้

2. เมื่อถอนแม่เหล็กส่วนสั้นและหนาหรือกลม, เชื่อมต่อหลายส่วนปลายไปปลายสําหรับการถอนแม่เหล็กที่ง่ายกว่า

3หากการถอนแม่เหล็กครั้งเดียวไม่ตอบสนองความต้องการ, การซ้ํากระบวนการถอนแม่เหล็กเป็นจําเป็น

4สําหรับชิ้นส่วนที่มีรูปร่างซับซ้อน, หมุนหรือพลิกพวกเขาเมื่อผ่านผ่าน coil demagnetization

5พยายามที่จะถอนส่วนที่ขณะที่ coil demagnetization เป็นพลังงานและเคลื่อนไหวส่วนในเส้นตรงตามทิศทางการขนส่งจนกว่าพวกเขากําลังห่างจากถัง demagnetization ก่อนวางพวกเขาวิธีนี้จําเป็นและสําคัญมากสําหรับชิ้นส่วนที่มีความยาว ≥ 1,000 มิลลิเมตร

VI. หมายเหตุ

1อุปกรณ์นี้ต้องถูกเชื่อมต่อกับสายเชื่อมต่อที่น่าเชื่อถือเพื่อความปลอดภัย

2. สายสับถอนแม่เหล็กไม่ควรทํางานต่อเนื่องเป็นเวลานาน เวลาในการทํางานต่อเนื่องไม่ควรเกิน 6 ถึง 8 นาทีเครื่องจะเข้าสู่สภาพปิดและรอคอยเครื่องต้องเย็นลงก่อนที่จะสามารถใช้งานอีกครั้ง

3หากคุณต้องการปรับความเร็วการเคลื่อนไหวของเข็มขัดเครื่องจักรกล, มันต้องทําในขณะที่มอเตอร์ทํางาน:และทิศทางของลูกศร "รวดเร็ว" บนดิสก์ควรปรับให้เร่ง, และทิศทางของลูกศร "ช้า" บนแผ่นควรปรับให้ช้าลง

4อะไหล่ต้องถอนออกจากเข็มขัดขนส่งแบนเพียงเมื่อพวกเขาถึงปลายของเครื่อง demagnetization

5ส่วนที่ถอนแม่เหล็กต้องวางห่างจากโค้ลถอนแม่เหล็ก!

6เมื่อดําเนินการการถอนแม่เหล็ก อย่าใส่นาฬิกากล เพราะมันอาจทําให้การจับเวลาไม่แม่นยําในอนาคต
