รายละเอียดสินค้า:
|
| แบนด์วิธ: | 0.1MHz~20MHz | ได้รับ: | 120dB, ก้าว 0.1dB, 0.6dB, 1dB, 2dB, 6dB |
|---|---|---|---|
| ช่วงการตรวจจับ: | 10 ม. (เหล็กคาร์บอนคลื่นตามยาว) ก้าว 100 มม.、10 มม.、0.1 มม. | แรงดันพัลส์: | 25V~300V ก้าว 25V |
| โหมดเชิงปริมาณ: | เส้นโค้ง DAC, เส้นโค้ง AVG (DGS) | หน้าจอแสดงผล: | ความละเอียดสูง 5.0 นิ้ว 800 × 480 LCD, IPS_LCD |
| สัญญาณเตือนประตู: | สัญญาณเตือนเกต A และ B คลื่นที่หายไป/คลื่นที่เข้ามา | การจัดเก็บข้อมูล: | การ์ด SD 8GB |
| เน้น: | เครื่องตรวจสอบความบกพร่องด้วยเสียงฉาย ultrasonic ขนาดเล็กมาก,เครื่องตรวจสอบความบกพร่องโลหะที่มี DAC,เครื่องทดสอบความรุนแรง ultrasonic NDT อุตสาหกรรม |
||

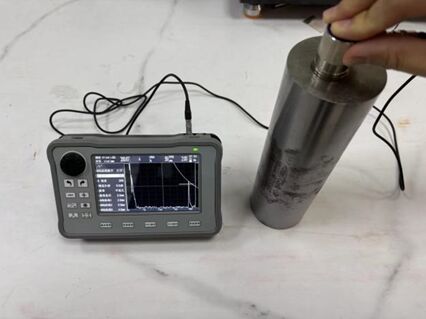

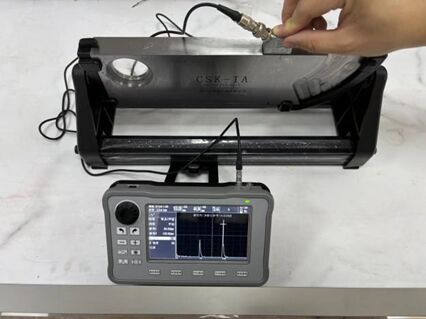

FD-500mini เครื่องตรวจสอบความบกพร่องโลหะด้วยเสียงฉีดฉีดขนาดเล็กมาก พร้อมฟังก์ชัน DAC/AVG สําหรับ NDT อุตสาหกรรม
FD-500mini เครื่องตรวจสอบความผิดพลาดด้วยเสียงฉายเป็นอุปกรณ์วัดขนาดเล็กมากและพกพาได้ สามารถวัดความหนาของโลหะหรือวัสดุที่ผ่านแม่เหล็ก และตรวจพบความบกพร่องภายใน (รอยแตก, การรวม, ช่องโป่ง เป็นต้น)) และหาตัวโดยอัตโนมัติ, ประเมินและวินิจฉัย. มันถูกใช้อย่างแพร่หลายในห้องทดสอบ, สถาบันตรวจสอบพิเศษ, การสร้างเรือ, อุปกรณ์น้ํามันและก๊าซ, ท้องอากาศ, อุตสาหกรรมเคมี, พลังงานไฟฟ้า, เหล็ก, โลหะ,ทางรถไฟ, การผลิตรถยนต์, เครื่องจักรกล, เครื่องปั่นน้ําร้อน, อุปกรณ์พิเศษ, ท่อน้ํามัน, อุตสาหกรรมก่อสร้าง, การผลิตหม้อและอุตสาหกรรมอื่น ๆ.
ปริมาตรเทคนิคของสินค้า
|
ความกว้างแบนด์วิธ |
0.1MHzรางวัล20MHz |
|
ประโยชน์ |
120dB ความเร็ว 0.1dB 0.6dB 1dB 2dB 6dB |
|
เครื่องกรองคลื่น |
ระบบพัดลม 1M, 1.25M, 2.5M, 5M, 10M, 15M, 1M-5M |
|
อัตราการเก็บตัวอย่าง |
อัตราการเก็บตัวอย่างของเครื่องมือ 100MSPS อัตราการเก็บตัวอย่างที่เท่าเทียมกัน 400MSPS |
|
รูปแบบการตรวจสอบ |
คลื่นเต็ม คลื่นครึ่งบวก คลื่นครึ่งลบ RF |
|
ระยะตรวจจับ |
10m (เหล็กคาร์บอนคลื่นยาว) ความเร็ว 100mm,10 มม.,0.1 มม. |
|
รูปแบบการกระแทก |
แรงกระแทกที่คมคลื่นสี่เหลี่ยมคลื่นสองเหลี่ยม |
|
ความดันแรงกระแทก |
25Vรางวัล300 วอลต์ ขั้นต่ํา 25V |
|
ความกว้างของกระแทก |
0sรางวัล500 นส ปรับต่อเนื่อง, ความเร็ว 5 นส |
|
ปรับความหนาว |
แข็งแรง (100Ω),อ่อนแอ (1000Ω) ปรับได้ |
|
การซ้ําจังหวะ ความถี่ |
อัตโนมัติหรือคู่มือ อัตโนมัติ Scope (200Hz-1KHz) |
|
ช่องตรวจสอบ |
200 กลุ่ม, รองรับการดําเนินงาน เช่น การสร้าง, การดูล่วงหน้า, การลบ, การเปลี่ยนชื่อ, การเขียนเกิน, และการฟื้นฟู |
|
ระเบิดประตู |
ระเบิดประตู A และ B, เสียคลื่น/คลื่นเข้า |
|
โหมดประตู |
ประตูอิสระ A ประตู B |
|
ระบบการวัด |
พิก, ด้านหน้า, J ด้านหน้า |
|
รูปแบบปริมาณ |
คอร์ฟ DAC, คอร์ฟ AVG(DGS) |
|
การตรวจสอบความบกพร่อง มาตรฐาน |
AWS D1.1/D15, NB/T 47013, GB/T 29712, GB/T 11345 |
|
เก็บเนื้อหา |
การบันทึกรูปเดียว และหลายรูป (≤500 เฟรม) ภาพถ่ายหน้าจอ |
|
ฟังก์ชันช่วย |
การเพิ่มอัตโนมัติ ความจําสูงสุด การแช่ช่องทางการจัดการ เตือน การขยายประตู ประตูอัตโนมัติ การสัมผัสหน้าจอเต็ม คีย์บอร์ดเสมือน |
|
หน้าจอ |
ความละเอียดสูง 5.0 นิ้ว 800×480 LCD, IPS_LCD |
|
อินเตอร์เฟซซอง |
LEMO-00 แบบคู่ |
|
อินเตอร์เฟซการออก |
ประเภท C1, MINI USB |
|
การถ่ายภาพ B-scan |
รองรับการสังเคราะห์ A-scan ถึง 700 กลุ่ม และความละเอียดสูงสุดคือφ2 มม. |
|
การเก็บข้อมูล |
การ์ด SD 8GB |
|
เครื่องชาร์จ |
การชาร์จเร็ว PD อินเตอร์เฟซแบบ C แบบมาตรฐานรางวัล240V, 50รางวัล60Hz) |
|
ขนาด |
183 มม.×113 มม.×45 มม |
|
น้ําหนัก |
700 กรัม รวมแบตเตอรี่ไม่มีรองเท้ารองเท้ายาง |
|
ภาษา |
อังกฤษ |
|
หน่วย |
เมทริก, อิมเปียร์ |
|
แบตเตอรี่ |
7แบตเตอรี่ลิธีอุตสาหกรรม 4V 8000mAh ใช้เวลา 12 ชั่วโมง |
|
อุณหภูมิการทํางาน |
- 10°C55°C |
|
การแก้ไข |
40dB (ความต้องการผลประกอบการทางการวัด:≥26dB) |
|
ระยะความเร็ว |
32dB (ความต้องการผลประกอบการทางการวัด:≥26dB) |
|
อัตราความรู้สึก |
50dB (ความต้องการผลประกอบการทางการวัด:≥42dB) |
|
ความเป็นเส้นตรงแนวตั้ง |
1.8% (ความต้องการการประกอบการของเมโทรโลจิก:≤6%) |
|
ทิศทาง ความเป็นเส้น |
0.5% (ความต้องการผลประกอบการทางการวัด:≤2%) |
ลักษณะ
ฉัน ร่างเบาและเหมาะสําหรับการใช้งานด้วยมือเดียว
ฉัน PD65W ชาร์จเร็ว + อายุแบตเตอรี่ 12 ชั่วโมง
ฉัน 5.0 นิ้ว IPS จัดแสดงความละเอียดสูง กับการใช้งาน UI ใหม่
ฉัน สนับสนุนการสัมผัสหน้าจอเต็ม ระบบการทํางานด้วยการแสดงอิทธิพลอย่างรวดเร็ว คีย์บอร์ดเสมือนง่าย
ฉัน ด้วย DAC, AVG, การเพิ่มอัตโนมัติ, ความจําสูงสุด, สีครึ่งช่วงเวลาและฟังก์ชันมืออาชีพอื่น ๆ
ฉัน รวมถึงการสลับภาษาจีนและภาษาอังกฤษ การส่งออกข้อมูลไปยังการ์ด SD การปรับปรุงออนไลน์ การถ่ายหน้าจอ และฟังก์ชันที่ใช้ได้อีกมากมาย
การตั้งค่าแบบมาตรฐาน
|
จํานวน |
ชื่อ |
จํานวน |
หมายเหตุ |
|
1 |
เจ้าบ้าน |
1 |
|
|
2 |
โซนตรงความแม่นยําสูง |
1 |
2.5MHzΦ20 |
|
3 |
โซนมุมแม่นยําสูง |
1 |
2.5MHz 10x10 K2 |
|
4 |
สายตรวจสอบ |
1 |
|
|
5 |
เครื่องชาร์จ PD65W |
1 |
|
|
6 |
สายไฟฟ้า |
1 |
|
|
7 |
คําแนะนํา |
1 |
|
|
8 |
ใบรับรองความเหมาะสม |
1 |
|
|
9 |
บัตรรับประกัน |
1 |
|
|
10 |
การ์ด SD (8G) |
1 |
|
|
11 |
พล็อกตัวปรับ (C ไปยัง USB) |
1 |
สามารถเชื่อมต่อกับคอมพิวเตอร์เพื่อส่งออกข้อมูลได้ |
การตั้งค่าแบบเลือก
|
จํานวน |
ชื่อ |
จํานวน |
หมายเหตุ |
|
1 |
แบงค์พลังงาน |
1 |
ความจุของแบตเตอรี่: 20000mAh/7.4V;74Wh |
|
2 |
การ์ด SD ((16G,32G,64G) |
1 |
|
