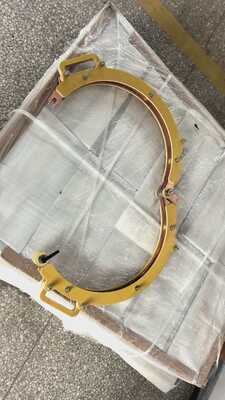

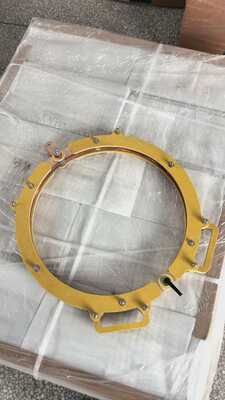

HCDX-C400S มือล็อควงกลมเปิด-ปิดโค้ล 2000A 16 นิ้วสําหรับการตรวจสอบอนุภาคแม่เหล็ก

HCDX-C400S มือล็อควงกลมเปิด-ปิดโค้ล 2000A 16 นิ้วสําหรับการตรวจสอบอนุภาคแม่เหล็ก

1. การป้องกันความปลอดภัย

1.1 ความปลอดภัยทางไฟฟ้า: กระแสทํางานสูงสุดของโค้ลนี้คือ 2000A ก่อนการทํางานมันจําเป็นต้องให้แน่ใจว่าวงจรพลังงานตรงกับมาตรฐานความปลอดภัยทางไฟฟ้า และติดดินได้อย่างน่าเชื่อถือ; มันถูกห้ามที่จะใช้มันในสภาพแวดล้อมที่ชื้น, ง่ายต่อการเผาไหม้, หรือระเบิดเพื่อป้องกันความเสี่ยงของการระเบิด

1.2 อัตราภาระการรอที่จําเป็น: อัตราภาระการรอของโค้ลอยู่ที่ 20% ซึ่งหมายความว่าเวลาเปิดไฟภายในทุกๆ 10 นาที ไม่ควรเกิน 2 นาทีมันถูกห้ามอย่างเข้มงวดที่จะใช้เกินอัตราภาระการรอคอยเพื่อหลีกเลี่ยงการอุ่นเกินและเผาไหม้ของโค้ล.

1.3 การทํางานด้วยเครื่องจักรกล: เมื่อใช้กลไกล็อคด้วยมือ, แรงควรถูกใช้อย่างเท่าเทียมกันเพื่อหลีกเลี่ยงการดึงอย่างรุนแรงที่อาจทําให้โค้ลบิดหรือกลไกล็อคล้มเหลว;เมื่อเปิดหรือปิดโค้ล, มันจําเป็นต้องยืนยันว่าชิ้นงานถูกวางไว้อย่างสมบูรณ์แบบเพื่อป้องกันการบาดเจ็บหรือความเสียหายของชิ้นงาน

1.4 สภาพแวดล้อมการตรวจสอบ: ระหว่างการตรวจสอบอนุภาคแม่เหล็ก ควรสวมถุงมือและแว่นป้องกัน เพื่อหลีกเลี่ยงการสัมผัสของผงแม่เหล็กกับผิวหนังหรือการเข้าสู่ตาพื้นที่ทํางานควรได้รับอากาศที่ดี และผงแม่เหล็กที่กระจายออกไปควรถูกทําความสะอาดอย่างรวดเร็ว.

1.5 การจัดการในกรณีฉุกเฉิน: ในกรณีความร้อนเกิน, การปล่อยควัน, หรือเสียงผิดปกติของโค้ล, การให้พลังงานควรตัดโดยทันที. หลังจากโค้ลเย็นลง,ความผิดพลาดควรถูกสืบสวนมันถูกห้ามอย่างเข้มงวดที่จะใช้มันต่อไปในสภาพที่ผิดปกติ

2. ภาพรวมสินค้า

2.1 การใช้สินค้า

สายโค้ลเปิดและปิดแบบกลมล็อคด้วยมือนี้ถูกออกแบบมาโดยเฉพาะสําหรับการตรวจสอบอนุภาคแม่เหล็ก มันสร้างสนามแม่เหล็กรอบตัว เพื่อตรวจพบรอยแตกผ่าและความบกพร่องอื่น ๆ บนพื้นผิวและใกล้พื้นผิวของชิ้นงานมันเหมาะสําหรับการทดสอบที่ไม่ทําลายของชิ้นงานวงกลม เช่น shafts และ discs

2.2 ปริมาตรเทคนิค

2.3 การประกอบโครงสร้าง

มันประกอบด้วยสี่ส่วนหลัก ๆ: ร่างโค้ลกลม, อุปกรณ์ล็อคด้วยมือ, ปลายการเชื่อมต่อกระแสไฟฟ้า, และมือแยก.ร่างของโค้ลถูกห่อด้วยวัสดุประกอบความแข็งแกร่งสูงรอบแท่นทองแดงที่นําไฟเพื่อให้แน่ใจว่าการนําไฟฟ้าที่มั่นคงและการประกอบความมั่นคงอุปกรณ์ล็อคด้วยมือสามารถเปิดและล็อคโค้ลผ่านโครงสร้างสนาปฟิต ปลายการเชื่อมต่อปัจจุบันถูกทําจากทองแดง ซึ่งลดความต้านทานการสัมผัสมือถือกันหนาวอํานวยความสะดวกในการทํางานที่ปลอดภัยของการเปิดและปิด coil โดยผู้ประกอบการ.

3ขั้นตอนการดําเนินงาน

3.1 การเตรียมการก่อนการเริ่มต้น

3.1.1 ตรวจสอบลักษณะของโค้ล: ยืนยันว่าชั้นกันความร้อนของโค้ลไม่เสียหาย, อุปกรณ์ล็อคไม่บิด, และปลายการเชื่อมไม่ออกซิเดนหากพบความผิดปกติใดๆต้องซ่อมแซมก่อนใช้

3.1.2 ติดต่อไฟฟ้า: Connect the connection terminals of the coil to the output terminals of the magnetic particle flaw detector's power supply securely to ensure a firm connection and avoid poor contact that may cause current fluctuations.

3.1.3 เตรียมชิ้นงาน: ทําความสะอาดจากคราบน้ํามัน, รดและสิ่งสกปรกบนพื้นผิวของชิ้นงานที่จะตรวจสอบให้แน่ใจว่าพื้นผิวของชิ้นงานเป็นพื้นราบและแห้ง เพื่อหลีกเลี่ยงการส่งผลกระทบต่อผลการผูกพันของอนุภาคแม่เหล็ก.

3.2 การเปิดและล็อคโค้ล

3.2.1 เปิดล็อค: คว้ามือกักและดึงขึ้นบนล็อคล็อคเพื่อวางโค้ลในตําแหน่งเปิด มุมการเปิดควรตอบสนองความต้องการในการวางชิ้นงาน

3.2.2 การวางชิ้นงาน: วางชิ้นงานที่จะตรวจสอบอย่างมั่นคงที่ศูนย์กลางของโค้ล, รับรองว่าแกนของชิ้นงานตรงกับศูนย์กลางของโค้ลหลีกเลี่ยงการกระจายสนามแม่เหล็กที่ไม่เท่าเทียมกัน ซึ่งอาจส่งผลต่อความแม่นยําของการตรวจจับ.

3.2.3 การล็อค: ปิดโค้ลช้า ๆ และหลังจากยืนยันว่าชิ้นงานไม่ได้เคลื่อนที่ กดล็อคล็อคจนคุณได้ยินเสียง "คลิก"ให้แน่ใจว่าโค้ลถูกล็อคอย่างสมบูรณ์ เพื่อป้องกันโค้ลจากการปลดปล่อยระหว่างกระบวนการตรวจสอบ.

3.3 การตรวจสอบ

3.3.1 การตั้งค่าปารามิเตอร์: จากวัสดุและขนาดของชิ้นงาน กําหนดค่าปัจจุบัน (≤2000A) และเวลาการใช้พลังงาน≤ต้องการอัตราการไม่มีภาระ 20%) บนเครื่องตรวจสอบอนุภาคแม่เหล็ก

3.3.2 การใช้ Magnetic Powder: Turn on the magnetic powder spraying device and evenly spray the magnetic suspension liquid or dry powder magnetic particles onto the surface of the workpiece to ensure complete coverage of the magnetic powder.

3.3.3 การตรวจสอบพลังงาน: เริ่มการให้พลังงานของเครื่องตรวจสอบ, ให้พลังงานกับโค้ลเพื่อสร้างสนามแม่เหล็ก, ให้เวลาในการให้พลังงานอยู่ในค่าที่ตั้งสังเกตการสะสมผงแม่เหล็กบนพื้นผิวของชิ้นงานและกําหนดสถานที่และขนาดของความบกพร่อง

3.3.4 การปิดไฟและการลดแม่เหล็ก: หลังจากการตรวจสอบเสร็จสิ้น ตัดไฟฟ้าให้กับโค้ลก่อนจากนั้นทําการรักษา demagnetization บนชิ้นงานเพื่อหลีกเลี่ยงการเหล็กผสมเหลือที่ส่งผลกระทบต่อการประมวลผลหรือการใช้ภายหลัง.

3.4 ขั้นตอนการปิด

3.4.1 ปิดไฟฟ้าของเครื่องตรวจอนุภาคแม่เหล็ก และตัดการเชื่อมต่อระหว่างโค้ลและแหล่งพลังงาน

3.4.2 ปลดล็อคโค้ล ออกชิ้นงาน และทําความสะอาดฝุ่นแม่เหล็กที่เหลือบนพื้นผิวโค้ล

3.4.3 ปิดและล็อคโค้ล และวางในพื้นที่เก็บรักษาที่แห้งและอากาศดี
