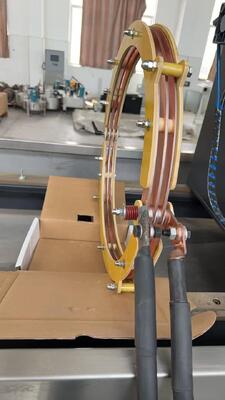

HCDX-C400S 2000A ขดลวดตรวจสอบอนุภาคแม่เหล็กแบบล็อคด้วยมือสำหรับชิ้นงานเพลา/จาน NDT

HCDX-C400S 2000A ขดลวดตรวจสอบอนุภาคแม่เหล็กแบบล็อคด้วยมือสำหรับชิ้นงานเพลา/จาน NDT

1. ข้อควรระวังด้านความปลอดภัย

1.1 ความปลอดภัยทางไฟฟ้า: กระแสไฟฟ้าทำงานสูงสุดของขดลวดนี้คือ 2000A ก่อนการใช้งาน จำเป็นต้องตรวจสอบให้แน่ใจว่าวงจรไฟฟ้าเป็นไปตามมาตรฐานความปลอดภัยทางไฟฟ้าและมีการต่อสายดินอย่างน่าเชื่อถือ ห้ามใช้ในสภาพแวดล้อมที่ชื้น ติดไฟ หรือระเบิด เพื่อป้องกันความเสี่ยงจากการระเบิด

1.2 อัตราการรับภาระขณะสแตนด์บายที่กำหนด: อัตราการรับภาระขณะสแตนด์บายของขดลวดคือ 20% ซึ่งหมายความว่าเวลาเปิดเครื่องภายในทุกๆ 10 นาทีจะต้องไม่เกิน 2 นาที ห้ามใช้นอกเหนืออัตราการรับภาระขณะสแตนด์บายโดยเด็ดขาด เพื่อหลีกเลี่ยงความร้อนสูงเกินไปและขดลวดไหม้

1.3 การทำงานทางกล: เมื่อใช้งานกลไกการล็อคด้วยมือ ควรใช้แรงอย่างสม่ำเสมอเพื่อหลีกเลี่ยงการดึงอย่างรุนแรงที่อาจทำให้ขดลวดเสียรูปหรือกลไกการล็อคทำงานผิดปกติ เมื่อเปิดหรือปิดขดลวด จำเป็นต้องยืนยันว่าชิ้นงานถูกวางในตำแหน่งอย่างสมบูรณ์เพื่อป้องกันการบาดเจ็บหรือความเสียหายต่อชิ้นงาน

1.4 สภาพแวดล้อมการตรวจสอบ: ในระหว่างการตรวจสอบอนุภาคแม่เหล็ก ควรสวมถุงมือและแว่นตาป้องกัน เพื่อหลีกเลี่ยงการสัมผัสผงแม่เหล็กกับผิวหนังหรือเข้าตา พื้นที่ทำงานควรมีการระบายอากาศที่ดี และควรทำความสะอาดผงแม่เหล็กที่กระจัดกระจายทันที

1.5 การจัดการเหตุฉุกเฉิน: ในกรณีที่ขดลวดมีความร้อนสูงเกินไป มีควัน หรือมีเสียงผิดปกติ ควรตัดแหล่งจ่ายไฟทันที หลังจากขดลวดเย็นลงแล้ว ควรตรวจสอบข้อบกพร่อง ห้ามใช้ต่อไปในสภาพที่ชำรุดโดยเด็ดขาด

2. ภาพรวมผลิตภัณฑ์

2.1 การใช้งานผลิตภัณฑ์

ขดลวดเปิด-ปิดแบบวงกลมล็อคด้วยมือนี้ออกแบบมาโดยเฉพาะสำหรับการตรวจสอบอนุภาคแม่เหล็ก สร้างสนามแม่เหล็กแบบวงกลมเพื่อตรวจจับรอยร้าว รอยพับ และข้อบกพร่องอื่นๆ บนพื้นผิวและใกล้พื้นผิวของชิ้นงาน เหมาะสำหรับการทดสอบแบบไม่ทำลายชิ้นงานทรงกลม เช่น เพลาและจาน

2.2 พารามิเตอร์ทางเทคนิค

2.3 องค์ประกอบโครงสร้าง

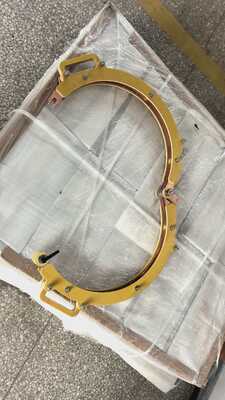

ประกอบด้วยสี่ส่วนหลัก: ตัวขดลวดทรงกลม อุปกรณ์ล็อคด้วยมือ ขั้วต่อสายไฟ และมือจับฉนวน ตัวขดลวดพันด้วยวัสดุฉนวนความแข็งแรงสูงรอบแท่งทองแดงนำไฟฟ้า เพื่อให้แน่ใจว่ากระแสไฟฟ้าไหลได้อย่างเสถียรและฉนวนที่เชื่อถือได้ อุปกรณ์ล็อคด้วยมือทำให้ขดลวดเปิดและล็อคผ่านโครงสร้างแบบสแน็ปฟิต ขั้วต่อสายไฟทำจากทองแดง ซึ่งช่วยลดความต้านทานการสัมผัส มือจับฉนวนช่วยให้ผู้ปฏิบัติงานสามารถเปิดและปิดขดลวดได้อย่างปลอดภัย

3. ขั้นตอนการปฏิบัติงาน

3.1 การเตรียมการก่อนสตาร์ท

3.1.1 ตรวจสอบลักษณะภายนอกของขดลวด: ตรวจสอบว่าชั้นฉนวนของขดลวดไม่เสียหาย กลไกการล็อคไม่เสียรูป และขั้วต่อสายไฟไม่เกิดออกซิเดชัน หากพบความผิดปกติใดๆ ต้องได้รับการซ่อมแซมก่อนใช้งาน

3.1.2 ต่อแหล่งจ่ายไฟ: ต่อขั้วต่อสายไฟของขดลวดเข้ากับขั้วเอาต์พุตของแหล่งจ่ายไฟเครื่องตรวจจับข้อบกพร่องอนุภาคแม่เหล็กให้แน่น เพื่อให้แน่ใจว่าการเชื่อมต่อแน่นหนาและหลีกเลี่ยงการสัมผัสที่ไม่ดีที่อาจทำให้กระแสไฟฟ้าผันผวน

3.1.3 เตรียมชิ้นงาน: ทำความสะอาดคราบน้ำมัน สนิม และสิ่งสกปรกบนพื้นผิวของชิ้นงานที่จะตรวจสอบ ตรวจสอบให้แน่ใจว่าพื้นผิวของชิ้นงานเรียบและแห้ง เพื่อหลีกเลี่ยงผลกระทบต่อการยึดเกาะของอนุภาคแม่เหล็ก

3.2 การเปิดและล็อคขดลวด

3.2.1 การปลดล็อค: จับที่จับฉนวนแล้วดึงสลักล็อคขึ้นเพื่อวางขดลวดในตำแหน่งเปิด มุมเปิดควรเป็นไปตามข้อกำหนดสำหรับการวางชิ้นงาน

3.2.2 การวางชิ้นงาน: วางชิ้นงานที่จะตรวจสอบอย่างมั่นคงที่กึ่งกลางของขดลวด ตรวจสอบให้แน่ใจว่าแกนของชิ้นงานตรงกับกึ่งกลางของขดลวด หลีกเลี่ยงการกระจายสนามแม่เหล็กที่ไม่สม่ำเสมอที่อาจส่งผลต่อความแม่นยำในการตรวจจับ

3.2.3 การล็อค: ปิดขดลวดช้าๆ และหลังจากยืนยันว่าชิ้นงานไม่เคลื่อนที่ ให้กดสลักล็อคลงจนได้ยินเสียง "คลิก" ตรวจสอบให้แน่ใจว่าขดลวดล็อคสนิทแล้ว เพื่อป้องกันไม่ให้ขดลวดคลายระหว่างกระบวนการตรวจสอบ

3.3 การปฏิบัติงานตรวจสอบ

3.3.1 การตั้งค่าพารามิเตอร์: ตามวัสดุและขนาดของชิ้นงาน ให้ตั้งค่าค่ากระแสไฟฟ้า (≤ 2000A) และเวลาจ่ายไฟ (ปฏิบัติตามข้อกำหนดอัตราการไม่โหลด ≤ 20% อย่างเคร่งครัด) บนเครื่องตรวจสอบอนุภาคแม่เหล็ก

3.3.2 การใช้ผงแม่เหล็ก: เปิดอุปกรณ์พ่นผงแม่เหล็กและพ่นสารแขวนลอยแม่เหล็กหรือผงแม่เหล็กแห้งลงบนพื้นผิวของชิ้นงานอย่างสม่ำเสมอ เพื่อให้แน่ใจว่าผงแม่เหล็กครอบคลุมทั่วถึง

3.3.3 การตรวจสอบด้วยการจ่ายไฟ: เปิดแหล่งจ่ายไฟของเครื่องตรวจสอบ จ่ายไฟให้ขดลวดเพื่อสร้างสนามแม่เหล็ก รักษาเวลาจ่ายไฟให้อยู่ภายในค่าที่ตั้งไว้ สังเกตการสะสมของผงแม่เหล็กบนพื้นผิวของชิ้นงาน และระบุตำแหน่งและขนาดของข้อบกพร่อง

3.3.4 ปิดเครื่องและลดอำนาจแม่เหล็ก: หลังจากเสร็จสิ้นการตรวจสอบ ให้ตัดแหล่งจ่ายไฟของขดลวดก่อน จากนั้นทำการลดอำนาจแม่เหล็กให้กับชิ้นงาน เพื่อหลีกเลี่ยงอำนาจแม่เหล็กตกค้างที่อาจส่งผลต่อการประมวลผลหรือการใช้งานในภายหลัง

3.4 ขั้นตอนการปิดเครื่อง

3.4.1 ปิดแหล่งจ่ายไฟของเครื่องตรวจสอบอนุภาคแม่เหล็ก และถอดการเชื่อมต่อระหว่างขดลวดกับแหล่งจ่ายไฟ

3.4.2 ปลดล็อคขดลวด นำชิ้นงานออก และทำความสะอาดผงแม่เหล็กตกค้างบนพื้นผิวของขดลวด

3.4.3 ปิดและล็อคขดลวด และจัดเก็บในที่แห้งและมีอากาศถ่ายเท
