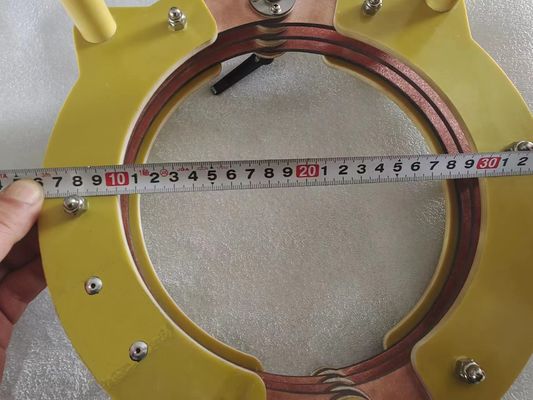

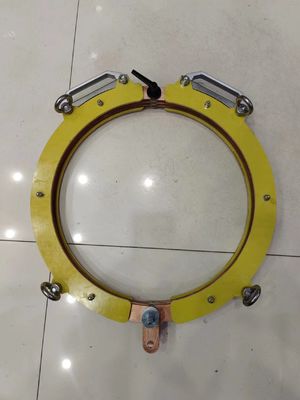

เครื่องตรวจจับข้อบกพร่องแบบขดลวดเปิด-ปิดแบบพกพา HCDX-C300S สนามแม่เหล็กสูงสุด 110Gs สำหรับการทดสอบชิ้นงาน

HCDX-C300S เครื่องตรวจจับข้อบกพร่องแบบขดลวดเปิด-ปิด แบบพกพา สนามแม่เหล็กสูงสุด 110Gs สำหรับการทดสอบชิ้นงาน

เครื่องตรวจจับข้อบกพร่องแบบอนุภาคแม่เหล็กชนิดขดลวดเปิด-ปิด ทำให้ชิ้นงานเข้าสู่ขดลวดได้ง่ายขึ้น

พารามิเตอร์หลัก

การแนะนำฟังก์ชัน

1. การทำให้เป็นแม่เหล็ก - เริ่มสนามแม่เหล็กเพื่อทำให้ชิ้นงานเป็นแม่เหล็ก;

2. การลดอำนาจแม่เหล็ก - สนามลดอำนาจแม่เหล็กเริ่มลดอำนาจแม่เหล็กของชิ้นงาน;

3. สัญญาณเตือนอุณหภูมิเกิน - ขดลวดมีเซ็นเซอร์วัดอุณหภูมิในตัว 75°C เมื่ออุณหภูมิที่ตั้งไว้เกิน จะเข้าสู่สถานะป้องกัน;

การติดตั้งและทดสอบการใช้งาน

การติดตั้ง:

1. อุปกรณ์ต้องติดตั้งในสภาพแวดล้อมที่แห้ง ปราศจากฝุ่นโลหะ ก๊าซกัดกร่อน และวัตถุไวไฟและวัตถุระเบิด;

2. อุณหภูมิของตัวกลางโดยรอบต้องไม่ต่ำกว่า -10°C และไม่สูงกว่า +40°C;

3. ความชื้นสัมพัทธ์ของอากาศต้องไม่เกิน 85%;

4. การเชื่อมต่อท่อและสายไฟระหว่างอุปกรณ์ติดตั้งและอุปกรณ์เสริมแต่ละชิ้นต้องเชื่อมต่อตามป้ายแสดงและฐานปลั๊ก;

5. แหล่งจ่ายไฟ (แหล่งจ่ายไฟ แหล่งอากาศ ฯลฯ ตามสภาพแวดล้อมการติดตั้งอุปกรณ์และสภาวะการทำงาน) และเปลือกอุปกรณ์ต้องมีการต่อสายดินอย่างน่าเชื่อถือ;

การทดสอบการใช้งาน:

1. หลังจากติดตั้งอุปกรณ์เข้าที่แล้ว ให้ตรวจสอบก่อนว่าสายไฟที่เชื่อมต่อและสกรูยึดทั้งหมดหลวมและหลุดหรือไม่;

2. ใช้เครื่องมือวัดว่าแรงดันไฟฟ้าที่ปลายด้านบนของสวิตช์หลักของเครื่องตรงตามข้อกำหนดของสภาพแวดล้อมการติดตั้งอุปกรณ์และสภาวะการทำงานหรือไม่;

3. ตรวจสอบการทำงานของฟังก์ชันแต่ละอย่าง กดหรือสลับสวิตช์ฟังก์ชันแต่ละตัวด้วยตนเอง และการทำงานของฟังก์ชันแต่ละอย่างของอุปกรณ์จะต้องดำเนินการตามนั้น;

4. การตรวจสอบผลการลดอำนาจแม่เหล็ก: ตรวจสอบว่าสนามแม่เหล็กตกค้างหลังจากการลดอำนาจแม่เหล็กตรงตามข้อกำหนดหรือไม่;

5. หลังจากผ่านการทดสอบการใช้งานและการตรวจสอบแล้ว อุปกรณ์สามารถนำไปผลิตได้

การบำรุงรักษาตามปกติ

หลังจากใช้อุปกรณ์แล้ว ต้องดำเนินการดังต่อไปนี้:

1. ปิดสวิตช์ไฟและตัดแหล่งจ่ายไฟของอุปกรณ์;

2. ตัดสวิตช์หลักของแหล่งจ่ายไฟภายนอก;

3. ทำความสะอาดคราบน้ำมันบนพื้นผิวขดลวดและรักษาความสะอาดของอุปกรณ์ทั้งหมด;

4. ตรวจสอบสายไฟ สายเคเบิล และตัวยึดว่าหลวมและเสื่อมสภาพภายในหนึ่งเดือน;

5. ตรวจสอบว่าความเข้มข้นของสารแขวนลอยแม่เหล็กเป็นไปตามมาตรฐานทุกวันหรือไม่;

6. ต้องใช้น้ำยาทำความสะอาดที่เป็นกลางในการทำความสะอาดคราบน้ำมันบนพื้นผิวอุปกรณ์;

7. หากเปลือกอุปกรณ์เสียหาย ห้ามใช้งานต่อไป;

หลักการตรวจจับข้อบกพร่อง

หลักการของแม่เหล็กไฟฟ้า

กระแสทำให้เป็นแม่เหล็กสร้างสนามแม่เหล็กผ่านพื้นผิวของชิ้นงานที่เป็นสารแม่เหล็ก (AC และ DC ครึ่งคลื่นมีปรากฏการณ์ผิว) การมีอยู่ของข้อบกพร่องจะตัดเส้นแรงแม่เหล็ก สร้างสนามแม่เหล็กที่รั่วไหลและดูดซับอนุภาคแม่เหล็ก อนุภาคแม่เหล็กจะสะสมเพื่อสร้างเครื่องหมายแม่เหล็ก การมีอยู่ของข้อบกพร่องสามารถตัดสินได้จากการสังเกตเครื่องหมายแม่เหล็ก (เครื่องหมายแม่เหล็กคือการขยายข้อบกพร่องจริง)

วิธีการทำให้เป็นแม่เหล็กตามยาว

นั่นคือ การใช้ขดลวด ชิ้นงานจะถูกร้อยเข้าไปในขดลวดหรือวางไว้ระหว่างแกนแม่เหล็กที่ประกอบด้วยขดลวดสองขด เมื่อจ่ายกระแสไฟให้กับขดลวด สนามแม่เหล็กตามยาวจะถูกสร้างขึ้นในขดลวดและผ่านไปตามแกนยาวของชิ้นงานเพื่อตรวจสอบรอยแตกตามแนวเส้นรอบวง
