รายละเอียดสินค้า:
|
| กระแสแม่เหล็กรอบทิศทาง (A): | 6000 | ศักยภาพฟลักซ์แม่เหล็กตามยาว (AT): | 20,000 |
|---|---|---|---|
| เส้นผ่านศูนย์กลางภายในคอยล์เสริม (มม.): | 350 | อัตราการโหลดชั่วคราว: | ≤20% |
| โหมดควบคุม: | คู่มือ/กึ่งอัตโนมัติ | แอร์ซัพพลาย: | 0.4-0.8mpa |
| พลัง: | สามเฟสห้าบรรทัด 380V ± 10% 50Hz | ||
| เน้น: | เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กหลอม,อุปกรณ์ NDT เครื่องแม่เหล็กประกอบ 6000A,อุปกรณ์ทดสอบ NDT ปริมาณอนุภาคแม่เหล็กที่มีการรับประกัน |
||

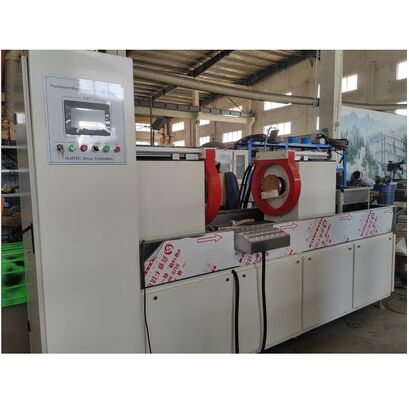

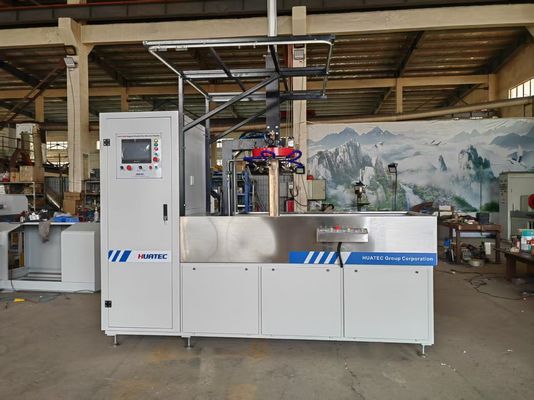

เครื่องตรวจจับข้อบกพร่องอนุภาคแม่เหล็กเรืองแสง HMP-6000A 6000A อุปกรณ์ NDT การทำให้เป็นแม่เหล็กแบบผสม
หลักการทำงาน
การตรวจจับข้อบกพร่องด้วยผงแม่เหล็กโดยใช้ข้อบกพร่องของชิ้นงานที่เป็นสนามแม่เหล็กที่รั่วไหลและการปฏิสัมพันธ์ของผงแม่เหล็ก โดยใช้ข้อบกพร่องที่พื้นผิวและใกล้พื้นผิวของเหล็ก (เช่น รอยแตก การรวมตัวของตะกรัน เม็ดเกรน ฯลฯ) ความสามารถในการซึมผ่านและความแตกต่างของความสามารถในการซึมผ่านของเหล็ก วัสดุเหล่านี้หลังจากการทำให้เป็นแม่เหล็กจะเกิดการบิดเบือนของสนามแม่เหล็ก ทำให้เกิดการรั่วไหลของฟลักซ์แม่เหล็กบางส่วนและสนามแม่เหล็กที่รั่วไหล โดยใช้พลังงานแม่เหล็กที่รั่วไหลของส่วนที่มีข้อบกพร่องในการดูดซับผงแม่เหล็ก ดังนั้น ผงแม่เหล็กจะถูกดึงดูดเพื่อสร้างการสะสมของผงแม่เหล็กที่ข้อบกพร่อง ซึ่งภายใต้สภาวะแสงที่เหมาะสม จะแสดงตำแหน่งและรูปร่างของข้อบกพร่อง
|
ตารางพารามิเตอร์ทางเทคนิค |
||
|
กระแสไฟฟ้า ชื่อ |
AC/DC (ครึ่งคลื่น, คลื่นเต็มเฟสเดียว, คลื่นเต็มสามเฟส) |
|
|
กระแสไฟฟ้าทำให้เป็นแม่เหล็กแบบวงรอบ)ตัวควบคุมลอจิกโปรแกรมได้การจับยึดแบบนิวแมติก |
6000 |
|
|
ศักย์ฟลักซ์แม่เหล็กตามยาว)ATการจับยึดแบบนิวแมติก |
20000 |
|
|
เส้นผ่านศูนย์กลางภายในขดลวดเสริม)มม.การจับยึดแบบนิวแมติก |
350 |
|
|
ระยะห่างขั้วไฟฟ้าสูงสุดเป็นทางเลือก)มม.การจับยึดแบบนิวแมติก |
1500 |
|
|
โฮสต์ |
แบบแยกส่วน (ตู้ควบคุมไฟฟ้าแยกออกจากเครื่องหลัก) |
|
|
ความไว |
ตัวอย่างชนิด A (15/50) แสดงผลชัดเจน |
|
|
อัตราการโหลดชั่วคราว |
≤20% |
|
|
โหมดควบคุม |
แบบแมนนวล/กึ่งอัตโนมัติ |
|
|
อินเทอร์เฟซ)*การจับยึดแบบนิวแมติก |
ปุ่ม/หน้าจอสัมผัส |
|
|
วิธีการจับยึด)*การจับยึดแบบนิวแมติก |
ไฟฟ้าและนิวแมติก |
|
|
วิธีการหมุน |
ไฟฟ้า |
|
|
วิธีการทำให้เป็นแม่เหล็กด้วยกระแสสลับ |
การทำให้เป็นแม่เหล็กแบบวงรอบ, การทำให้เป็นแม่เหล็กตามยาว, การทำให้เป็นแม่เหล็กแบบผสม |
|
|
โหมดการลดทอนสนามแม่เหล็กด้วยกระแสสลับ |
การลดทอนสนามแม่เหล็กอัตโนมัติ |
|
|
วิธีการเรียงกระแส |
ครึ่งคลื่นเฟสเดียว, คลื่นเต็มเฟสเดียว, คลื่นเต็มสามเฟส |
|
|
วิธีการทำให้เป็นแม่เหล็ก AC/DC)*การจับยึดแบบนิวแมติก |
การทำให้เป็นแม่เหล็กแบบวงรอบ AC/การทำให้เป็นแม่เหล็กแบบวงรอบ DC, การทำให้เป็นแม่เหล็กตามยาว AC, การทำให้เป็นแม่เหล็กแบบผสมวงรอบ AC ตามยาว DC |
|
|
โหมดการลดทอนสนามแม่เหล็ก DC)*การจับยึดแบบนิวแมติก |
การลดทอนสนามแม่เหล็กแบบลดทอน, การลดทอนสนามแม่เหล็กความถี่ต่ำพิเศษ |
|
|
หลอด UV |
แบบแขวน, แบบมือถือ |
|
|
เวลาฉีดพ่น |
3"～6" / แบบแมนนวล |
|
|
เวลาทำให้เป็นแม่เหล็ก |
0.5"~2"/ เวลา |
|
|
เวลาสังเกตการณ์การหมุน |
5"～10"/สัปดาห์ |
|
|
เวลาลดทอนสนามแม่เหล็ก |
3"~5"/ครั้ง |
|
|
แหล่งจ่ายอากาศ |
0.4-0.8MPa |
|
|
กำลังไฟฟ้า |
สามเฟสห้าสาย,380V±10%,50Hz |
|
|
ขนาดโดยรวม)มม.การจับยึดแบบนิวแมติก |
ความยาว:1～1.5m+ ระยะห่างขั้วไฟฟ้า |
|
|
ความกว้าง:800~1200มม.)เพิ่มความกว้างของห้องมืด:1800มม.การจับยึดแบบนิวแมติก |
||
การใช้งาน
เครื่องตรวจจับข้อบกพร่องอนุภาคแม่เหล็กเรืองแสงใช้สำหรับตรวจจับข้อบกพร่องที่พื้นผิวและใกล้พื้นผิวของชิ้นงานที่เป็นสารแม่เหล็ก (เช่น สลักเกลียว หมุด บูช เฟือง วงแหวนเฟือง เพลาข้อเหวี่ยง ฯลฯ) ที่เกิดจากการตีขึ้นรูป การชุบแข็ง การเจียร การล้าที่ทำให้เกิดรอยแตกและตะกรัน และข้อบกพร่องที่ละเอียดอ่อนอื่นๆ
มาตรฐานการดำเนินการ
เครื่องตรวจจับข้อบกพร่องอนุภาคแม่เหล็ก:GB/T8290—2011
เงื่อนไขการสังเกตการณ์การตรวจสอบอนุภาคแม่เหล็ก:GB/T 5097-2020/ ISO 3059:2012
สมาคมการทดสอบและวัสดุแห่งอเมริกา: วิธีการทดสอบอนุภาคแม่เหล็ก ASTM E1444-01
มาตรฐานสหภาพยุโรปและมาตรฐานสากล: DIN EN ISO 9934-2-2003
พารามิเตอร์ทางเทคนิค:
ช่วงการตรวจจับ: เส้นผ่านศูนย์กลาง (0~250มม.), ความยาว 1000มม. (ความยาวที่กำหนดเอง 0~6000มม.)
วิธีการตรวจสอบ: การตรวจสอบอนุภาคแม่เหล็กแบบเรืองแสงหรือไม่เรืองแสง
โหมดการทำให้เป็นแม่เหล็ก: การทำให้เป็นแม่เหล็กแบบวงรอบ, ตามยาว และแบบผสม
ระยะห่างขั้วไฟฟ้า: 0~1200มม. (ปรับได้), ช่วงที่กำหนดเอง (0~6000มม.)
โหมดการจับยึด: การจับยึดแบบแมนนวล/นิวแมติก
กระแสไฟฟ้าทำให้เป็นแม่เหล็ก: 0~6000A
ผลการลดทอนสนามแม่เหล็ก: ความเป็นแม่เหล็กตกค้างน้อยกว่า 0.3mT
ความไวในการตรวจจับข้อบกพร่อง: ชิ้นงานทดสอบมาตรฐาน A1 (15/50) แสดงผลชัดเจน
แหล่งจ่ายไฟ: สามเฟสห้าสาย AC 380V 50Hz
(二)(一)
1. ห้องแบบกึ่งปิดพร้อมการออกแบบที่เป็นเอกลักษณ์
1.ห้องมืดแบบง่ายโครงสร้างเรียบง่าย, ความน่าเชื่อถือสูง, ประหยัดและใช้งานได้จริง
2.ห้องมืดแบบง่ายใช้พื้นที่น้อย, ยืดหยุ่นและใช้งานง่าย
3.ห้องมืดแบบง่ายการตรวจจับอนุภาคแม่เหล็กแบบเรืองแสงหรือไม่เรืองแสง4.
การทำให้เป็นแม่เหล็กแบบวงรอบ, ตามยาว, แบบผสมห้องมืดแบบง่าย5.
ห้องมืดแบบง่าย6.
ห้องมืดแบบง่ายตารางการกำหนดค่า
B)ตัวควบคุมลอจิกโปรแกรมได้การกำหนดค่า
|
ตัวควบคุมลอจิกโปรแกรมได้ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(二)ลักษณะ
1. ห้องแบบกึ่งปิดพร้อมการออกแบบที่เป็นเอกลักษณ์
2. หลอด UV แบบคงที่
3.
การตรวจจับอนุภาคแม่เหล็กแบบเรืองแสงหรือไม่เรืองแสง4.
การทำให้เป็นแม่เหล็กแบบวงรอบ, ตามยาว, แบบผสม5.
กระแสไฟฟ้าปรับได้ต่อเนื่อง, ตั้งค่าล่วงหน้า, และแสดงค่า RMS จริง6.
แผ่นรองกันประกายไฟทองแดงแบบวงรอบ7.
ฟังก์ชันควบคุมเฟสเมื่อไฟฟ้าดับ8.
การลดทอนสนามแม่เหล็กแบบอัตโนมัติหรือความถี่ต่ำพิเศษตารางการกำหนดค่า(
B)(การกำหนดค่า
|
( |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
