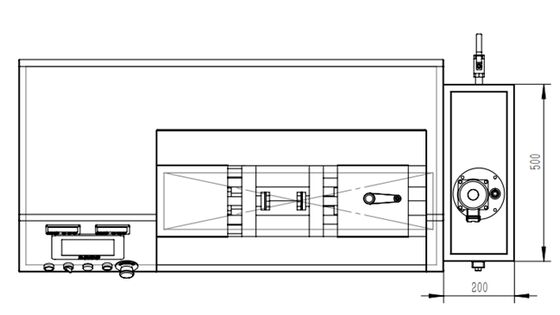

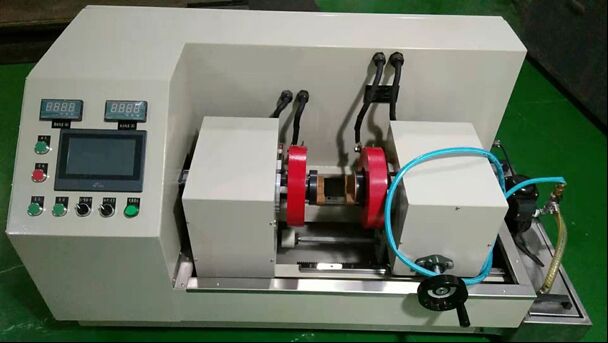

HMP-500NX AC Magnetization การฝึกอบรมเครื่องตรวจสอบความบกพร่องที่มีระบบการแขวนเหล็ก

เครื่องตรวจจับข้อบกพร่องด้วยการฝึกอบรมการทำให้เป็นแม่เหล็ก AC HMP-500NX พร้อมระบบแขวนแม่เหล็ก

1. คำอธิบายส่วนประกอบอุปกรณ์

1.1. ตู้ควบคุมไฟฟ้า (1)

  ตู้ควบคุมไฟฟ้าอิสระ ส่วนประกอบการทำงานทางไฟฟ้าทั้งหมดติดตั้งอยู่ในตู้ควบคุมนี้ และตู้ควบคุมไฟฟ้ามีอุปกรณ์ระบายความร้อนด้วยการกรองอากาศและการหมุนเวียน เชื่อมด้วยเหล็กคุณภาพสูง;

ติดตั้งปั๊มฉีดน้ำ 220V 50HZ พร้อมฝาครอบกันน้ำและกำลังขับของหลอดไฟสีดำที่ด้านหลัง;

เบรกเกอร์, คอนแทคเตอร์, ส่วนประกอบควบคุม, หม้อแปลง, ตัวเรียงกระแส, ทริกเกอร์, พลังงาน ฯลฯ ติดตั้งอยู่ในตู้ทั้งหมดนี้;

1.2. แผงควบคุม (2)

ด้านหน้าของแผงออกแบบด้วยหน้าจอสัมผัสสำหรับการตั้งค่าและการแสดงผล พร้อมแอมมิเตอร์ดิจิทัล AC และปุ่มหยุดฉุกเฉิน

สวิตช์และการตั้งค่าฟังก์ชันทั้งหมดออกแบบไว้ในบริเวณนี้

1.3. กล่องยึดอิเล็กโทรด (3)

กล่องอิเล็กโทรดแบบยึดเชื่อมด้วยแผ่นเหล็กคุณภาพสูงหนา 10 มม. และประตูหน้าและหลังสองบานสามารถถอดออกได้

1.4. กล่องเคลื่อนที่อิเล็กโทรด (5)

กล่องเคลื่อนที่อิเล็กโทรดสามารถหยุดได้ทุกตำแหน่ง ใช้สำหรับปรับระยะห่างในการจับยึด และมีฟังก์ชันล็อคจอดรถ;

1.5. ระบบกวนและฉีดพ่นแบบแขวนแม่เหล็ก (6)

อุปกรณ์ออกแบบด้วยถังแขวนแม่เหล็กแยกต่างหาก มีโครงสร้างรูปตัววีที่ด้านล่าง และปั๊มไฟฟ้ากวนแบบฉีดพ่นติดตั้งอยู่ที่ส่วนบน ส่วนนี้เชื่อมต่อกับถังพักน้ำด้วยท่อ และติดตั้งปืนฉีดพ่นแบบแมนนวลที่ด้านหน้าของถังพักน้ำ

ระบบมีการกวนที่แรง โครงสร้างรูปตัววีช่วยให้ผงแม่เหล็กไม่ตกตะกอนง่าย และแรงดันในการฉีดพ่นสามารถปรับได้;

ความจุ 20 ลิตร;

1.7. ระบบแหล่งจ่ายไฟทำให้เป็นแม่เหล็กและลดอำนาจแม่เหล็ก:

อุปกรณ์ใช้วิธีการทำให้เป็นแม่เหล็ก AC ซึ่งเป็นแหล่งจ่ายไฟทำให้เป็นแม่เหล็กอิสระสองชุด หม้อแปลงหลักสองชุดให้กระแสแม่เหล็กตามลำดับ ใช้เทคโนโลยีตัวแปลงโมดูลควบคุมเพื่อควบคุมกระแสของวงจร และส่งแรงดันไฟฟ้าแยกไปยังอิเล็กโทรดและขดลวด ขนาดสามารถปรับได้อย่างต่อเนื่องและมีการตั้งค่าการแสดงผลเครื่องมือที่สอดคล้องกัน สามารถตั้งค่ากระแสล่วงหน้าได้ และจะมีการแจ้งเตือนเมื่อกระแสที่ตั้งไว้ล่วงหน้าไม่เพียงพอหรือเกิน เพื่อป้องกันการตรวจจับผิดพลาดและการตรวจจับพลาด และเพื่อให้แน่ใจว่าชิ้นงานได้รับความเข้มของแม่เหล็กที่กำหนด AC พร้อมฟังก์ชันควบคุมเฟสการปิดเครื่อง เพื่อรักษาแม่เหล็กตกค้างให้คงที่ ซึ่งสามารถใช้สำหรับการตรวจจับข้อบกพร่องด้วยแม่เหล็กตกค้าง

พร้อมฟังก์ชันลดอำนาจแม่เหล็กด้วยวิธีลดทอน AC

วัสดุของเส้นทางกระแส: แท่งทองแดงแดงหรือสายทองแดงทั้งหมด

1.8. ระบบควบคุมไฟฟ้า:

1) ระบบควบคุมไฟฟ้าควบคุมโดย OMRON PLC รวมถึงโมดูลควบคุมและอุปกรณ์ป้องกัน, อุปกรณ์ทริกเกอร์ปรับกระแส, แอมมิเตอร์, ปุ่มควบคุมและไฟแสดงสถานะ, กระบอกสูบ, ทริปเปิล, โซลินอยด์วาล์ว, วาล์วปรับแรงดัน, สวิตช์ลม, รีเลย์กลาง, อุปกรณ์ควบคุม เช่น คอนแทค AC เบรกเกอร์วงจรหลักพร้อมระบบป้องกันการโอเวอร์โหลด

2) ระบบควบคุมส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักร:

คอมพิวเตอร์ (ระบบส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักร) ควบคุมกระแสแม่เหล็ก, เวลาแม่เหล็ก, การทำให้เป็นแม่เหล็ก ฯลฯ ซึ่งช่วยเพิ่มความแม่นยำในการตรวจจับได้อย่างมาก และสามารถดำเนินการตามขั้นตอนของการทำให้เป็นแม่เหล็ก, การตั้งค่ากระแสแม่เหล็กล่วงหน้า และการติดตามโดยอัตโนมัติ

หน้าจอสัมผัสแบบตั้งโปรแกรมได้สื่อสารกับตัวควบคุมแบบตั้งโปรแกรมได้ PLC ผ่านอะแดปเตอร์ เพื่อแสดงพารามิเตอร์สำคัญของระบบโดยตรง และตั้งรหัสผ่านสิทธิ์ และสามารถปรับพารามิเตอร์ได้ภายในสิทธิ์ การออกแบบหน้าจอ: หน้าแรก - ชื่อบริษัท การสัมผัสใดๆ สามารถเข้าสู่หน้าจอหลัก - "เมนูหลัก", "หน้าจอการทำงาน", "บันทึกการเตือน", "ข้อควรระวัง", "รูปคลื่นกระแส", แตะปุ่มฟังก์ชันแต่ละปุ่มเพื่อสลับไปยังหน้าจอที่สอดคล้องกันโดยอัตโนมัติ และพารามิเตอร์กระบวนการของชิ้นงานทั่วไปต่างๆ สามารถจัดเก็บได้

สามารถตั้งค่ากระแสแม่เหล็กได้ล่วงหน้า และวงจรติดตามอัตโนมัติจะถูกสร้างขึ้นผ่านระบบหน้าจอสัมผัสแบบตั้งโปรแกรมได้ และค่าผิดพลาดระหว่างค่าที่ตั้งไว้ล่วงหน้ากับค่ากระแสที่ผ่านจริงคือ≤±3%

ระบบมีฟังก์ชันวินิจฉัยตนเองเมื่อเกิดข้อผิดพลาด การโอเวอร์เคอร์เรนต์, อันเดอร์เคอร์เรนต์, แรงดันลมผิดปกติ, อุณหภูมิของวงจรหลักสูงเกินไป, การเตือนด้วยเสียงและแสง และหยุดทำงานโดยอัตโนมัติ

3) เปลือกอุปกรณ์มีการต่อสายดินอย่างน่าเชื่อถือ และความต้านทานฉนวนของเครื่องทั้งหมดคือ≥2MΩ.

4) อุปกรณ์มีการป้องกันความปลอดภัยที่สมบูรณ์และการทำงานแบบอินเตอร์ล็อคและการเตือน

5) แผนภาพวงจรไฟฟ้า, แผนภาพการเดินสายไฟ และวงจรจริงของอุปกรณ์ควรสอดคล้องกันอย่างสมบูรณ์

6) หน้าสัมผัส PLC ติดตั้งรีเลย์กลางเพื่อป้องกันหน้าสัมผัส

7) การเดินสายไฟของส่วนประกอบไฟฟ้าแต่ละชิ้นต้องมีหมายเลขสายไฟ และการเดินสายไฟระหว่างส่วนประกอบแต่ละชิ้นมีแผงช่องสายไฟ

2. อุปกรณ์เสริม

3. พารามิเตอร์ทางเทคนิคหลัก (หมายเหตุ: HWDC เป็นตัวย่อของ Half-wave DC)

*กระแสแม่เหล็ก AC:

  เส้นรอบวง 0-500A ปรับได้อย่างต่อเนื่อง พร้อมการควบคุมเฟสการปิดเครื่อง

  แนวตั้ง 0-1000A (1000A*6T=6000AT) ปรับได้อย่างต่อเนื่อง พร้อมการควบคุมเฟสการปิดเครื่อง

*วิธีการควบคุม: การตั้งค่าล่วงหน้าและการชดเชยอัตโนมัติ

*อัตราการรีเฟรชการชดเชย: 0.02S/ครั้ง

*อัตราการโหลดชั่วคราว: ≥25%, เหมาะสำหรับการทำงานต่อเนื่อง 7*24H

*ผลการลดอำนาจแม่เหล็ก: การลดอำนาจแม่เหล็กแบบลดทอนการสลับขั้ว DC ความถี่ต่ำพิเศษ, แม่เหล็กตกค้าง ≤0.2MT, ความถี่ในการลดอำนาจแม่เหล็กปรับได้

*วิธีการทำให้เป็นแม่เหล็ก: การทำให้เป็นแม่เหล็กตามเส้นรอบวงและการทำให้เป็นแม่เหล็กตามแนวตั้ง, การทำให้เป็นแม่เหล็กแบบผสมตามเส้นรอบวงและแนวตั้ง

*อัตราข้อผิดพลาดกระแสตามแนวตั้งรายสัปดาห์: ≤±3%

*ระยะชัก: 0-200 มม.

*เส้นผ่านศูนย์กลางภายในขดลวด: 100 มม.

*แหล่งจ่ายไฟ: AC380V±10% 50HZ 40KVA (ทันที 5S), ระบบสามเฟสห้าสาย

*ขนาด: ยาว 1400*กว้าง 600*สูง 750

*ความไว: ชิ้นทดสอบความไวประเภท A (QQI) (30/100) วงกลมเต็มและกากบาทสามารถแสดงผลได้อย่างชัดเจน

*มาตรฐานอุตสาหกรรมการบินของสาธารณรัฐประชาชนจีน HB/Z72-1998 "การตรวจสอบอนุภาคแม่เหล็ก"

*เป็นไปตามมาตรฐาน JB/T8290-2011 "เครื่องตรวจจับข้อบกพร่องด้วยอนุภาคแม่เหล็ก" ของกระทรวงอุตสาหกรรมเครื่องจักร และมาตรฐานอุตสาหกรรม HB/Z72-98
