รายละเอียดสินค้า:
|
| วัสดุ: | ยางยืดหยุ่นสูง | ||
|---|---|---|---|
| เน้น: | เครื่องใช้ปูนหลอดยางสําหรับ NDT,เครื่องใช้ในการทดสอบอนุภาคแม่เหล็กที่มีหลอด,เครื่องใช้ฝุ่นแห้งสําหรับการทดสอบที่ไม่ทําลาย |
||

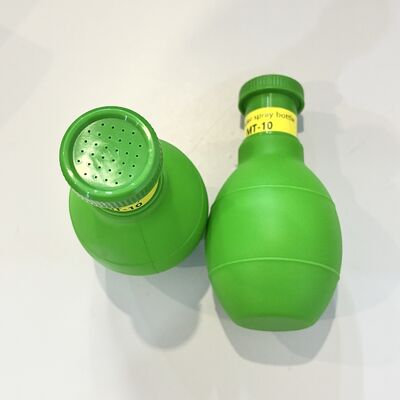

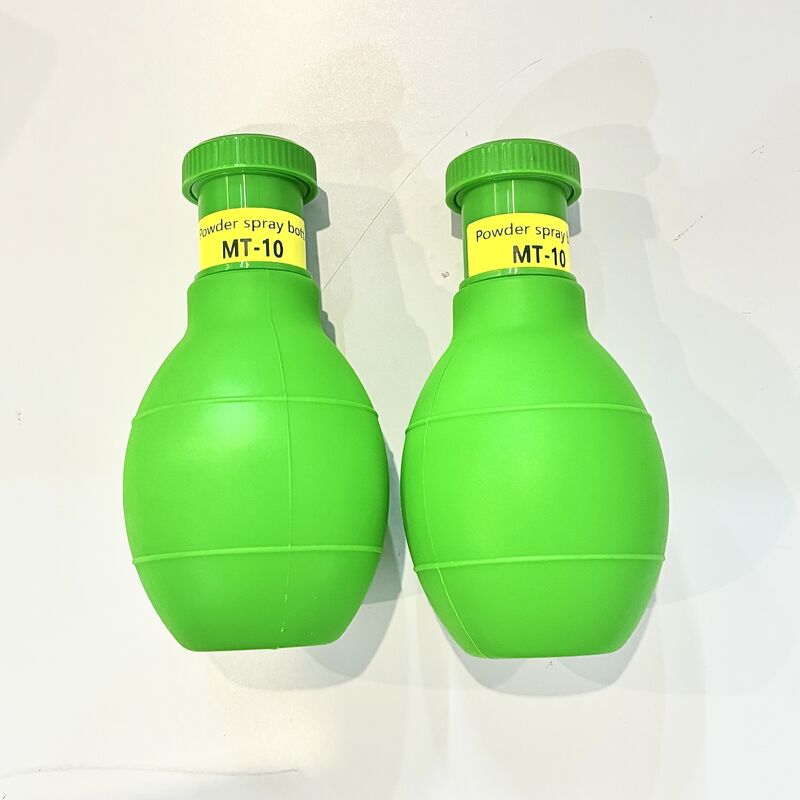

เครื่องพ่นผงแห้งแบบลูกยางสำหรับทดสอบอนุภาคแม่เหล็ก
เครื่องพ่นผงแห้งแบบลูกยาง (Bulb Dry Powder Applicator) เป็นเครื่องมือพ่นผงแบบแมนนวลที่เรียบง่าย โดยอาศัยหลักการทางกายภาพของความแตกต่างของแรงดันอากาศ มีการใช้งานอย่างแพร่หลายในการทดสอบแบบไม่ทำลาย (NDT), การแพทย์, การควบคุมศัตรูพืช และสาขาอื่นๆ หน้าที่หลักคือการสร้างกระแสลมโดยการบีบลูกยาง ซึ่งจะพ่นผงแห้งออกมาและเคลือบพื้นผิวเป้าหมายอย่างสม่ำเสมอ
I. โครงสร้างหลัก (ยกตัวอย่างลูกยางพ่นผงแม่เหล็กสำหรับการทดสอบแบบไม่ทำลาย)
- **ลูกยาง (Bulb)**: วัสดุยางที่มีความยืดหยุ่นสูง เป็นแหล่งพลังงานของอุปกรณ์ การบีบจะสร้างกระแสลม และเมื่อปล่อยออก จะหดกลับเข้าสู่ห้องอากาศโดยอัตโนมัติ
- **ห้องเก็บผง/ตัวเครื่อง**: พื้นที่ภายในสำหรับบรรจุผงแม่เหล็กแห้ง ผง และวัสดุผงอื่นๆ
- **หัวฉีด/หัวพ่น**: ส่วนปลายมีรูหลายรู (เช่น รูเล็กขนาด φ0.9 มม. จำนวน 32 รู) กระจายกระแสลมและรับประกันการพ่นผงอย่างสม่ำเสมอเพื่อป้องกันการอุดตัน
- **วาล์วกันกลับ/โครงสร้างระบายอากาศ**: บางรุ่นมีวาล์วกันกลับในตัวเพื่อให้แน่ใจว่าอากาศสามารถไหลเข้าได้ทิศทางเดียว ป้องกันผงไหลย้อนกลับและรับประกันการปล่อยผงที่สม่ำเสมอทุกครั้งที่บีบ
II. หลักการทำงานโดยละเอียด (วงจร 4 ขั้นตอน)
| 1. การบรรจุผง | เปิดหัวฉีดหรือช่องเติมผง และบรรจุผงแห้งที่ไม่จับตัวเป็นก้อน (เช่น ผงแม่เหล็ก, ผงยา) ลงในห้องเก็บผง ปิดให้แน่น |
| 2. การบีบลูกยาง (การฉีดผงภายใต้แรงดัน) | - บีบลูกยางด้วยมืออย่างแรง ทำให้ปริมาตรภายในลูกยางลดลงอย่างรวดเร็วและแรงดันภายในเพิ่มขึ้นอย่างรวดเร็ว สร้างแรงดันบวกที่สูงกว่าภายนอก - กระแสลมแรงดันสูงจะกระทบห้องเก็บผงลงมา ทำให้ผงแขวนลอยและไหล กระแสลมจะพาผงผ่านหัวฉีดและถูกพ่นออกมาอย่างสม่ำเสมอจากรูฉีด เคลือบพื้นผิวของชิ้นงาน/เป้าหมาย |
| 3. ปล่อยลูกยาง (การดูดอากาศด้วยแรงดันลบ) | - หลังจากปล่อย ลูกยางจะกลับคืนสู่รูปร่างและขนาดเดิมเนื่องจากความยืดหยุ่น สร้างแรงดันลบ/สุญญากาศภายในชั่วครู่ - อากาศภายนอกจะไหลเข้าทางหัวฉีดหรือช่องอากาศเข้าในทิศทางเดียว เพื่อเติมแรงดันภายใน ในขณะเดียวกันก็ป้องกันผงไหลย้อนกลับและหลีกเลี่ยงการอุดตัน |
| 4. การทำงานแบบวนซ้ำ | ทำซ้ำกระบวนการ "บีบ - ปล่อย" สร้างกระแสลมเป็นจังหวะอย่างต่อเนื่องเพื่อให้ได้การพ่นผงแห้งที่ต่อเนื่องและควบคุมได้ |
III. หลักการและคุณสมบัติ
- **กลไกล้วนๆ ไม่ต้องใช้แหล่งจ่ายไฟ**: อาศัยความยืดหยุ่นของยางและความแตกต่างของแรงดัน โครงสร้างเรียบง่าย อัตราความล้มเหลวต่ำ และต้นทุนต่ำมาก
- **ควบคุมได้สูง**: แรงบีบสามารถควบคุมปริมาณผงและระยะการพ่น การบีบเบาๆ จะได้ปริมาณน้อย การบีบแรงๆ จะได้ปริมาณมาก เหมาะสำหรับการพ่นเฉพาะจุดที่แม่นยำ
- **ใช้งานได้หลากหลาย**: เหมาะสำหรับผงละเอียดแห้ง (ผงแม่เหล็ก, ผงยา, ผงยาฆ่าแมลง ฯลฯ) และมักใช้สำหรับการใช้ผงแห้งในการทดสอบแบบไม่ทำลาย (NDT) สำหรับการตรวจสอบด้วยอนุภาคแม่เหล็ก
- **บำรุงรักษาง่าย**: ไม่มีส่วนประกอบที่ซับซ้อน เมื่ออุดตัน เพียงแค่ทำความสะอาดหัวฉีด ก็สามารถนำกลับมาใช้ซ้ำได้หลายครั้ง
IV. การปรับใช้กับสถานการณ์ NDT
ในการตรวจสอบด้วยอนุภาคแม่เหล็ก หลังจากชิ้นงานถูกทำให้เป็นแม่เหล็กแล้ว ข้อบกพร่องจะสร้าง **สนามแม่เหล็กที่รั่วไหล**; โดยการพ่นผงแม่เหล็กแห้งอย่างสม่ำเสมอด้วยเครื่องมือนี้ ผงจะถูกดึงดูดและรวมตัวกันโดยสนามแม่เหล็กที่รั่วไหล ทำให้ข้อบกพร่องที่พื้นผิว/ใกล้พื้นผิว เช่น รอยแตกและรูพรุนปรากฏชัดเจน และการตรวจสอบสามารถเสร็จสิ้นได้ด้วยความช่วยเหลือของการสังเกตด้วยแสงสีดำ/แสงสีขาว
