รายละเอียดสินค้า:
|
| มาตรฐาน: | EN462-5 และ ASTM E2002 เป็นตัวเลือก | 1D ถึง 3D: | ลวดทังสเตน (W) (ความบริสุทธิ์ ≥ 99.90%) |
|---|---|---|---|
| 4D ถึง 13D: | ลวดแพลตตินัม (Pt) (ความบริสุทธิ์ ≥ 99.95%) | ||
| เน้น: | ตัวบ่งชี้คุณภาพภาพแบบลวดคู่,อุปกรณ์ลวด NDT ทังสเตน แพลทินัม,ตัวบ่งชี้ลวดสำหรับการทดสอบแบบไม่ทำลาย |
||

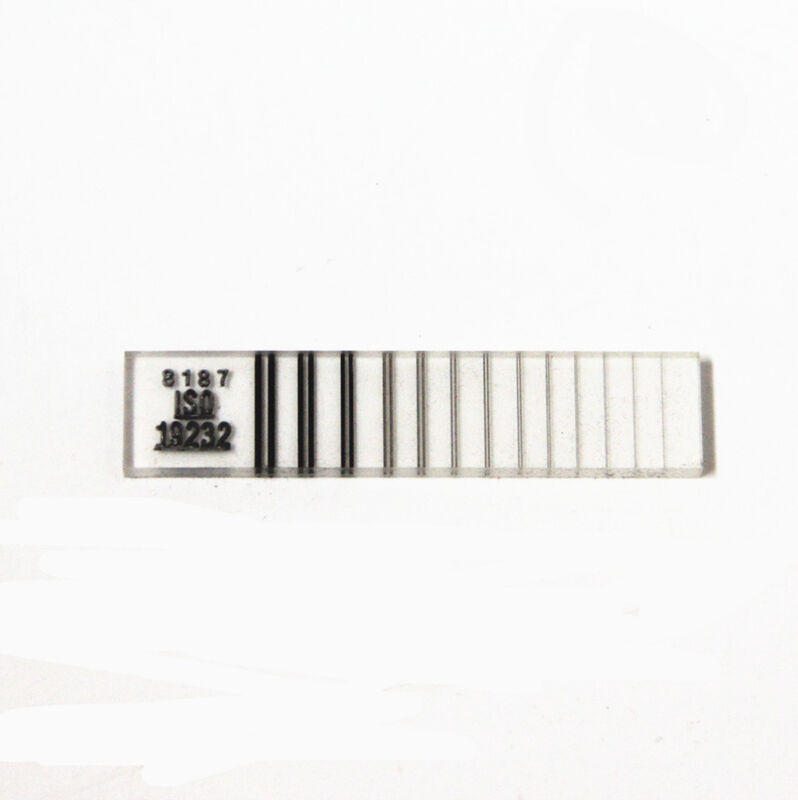

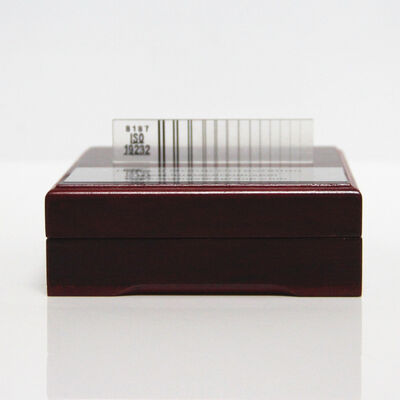

ตัวบ่งชี้คุณภาพภาพลวดคู่ ทังสเตน แพลทินัม
IQI แบบลวดคู่ใช้ลวดทังสเตน-แพลทินัมที่แม่นยำ 13 ชุด เพื่อให้ได้ขีดจำกัดการสร้างภาพ "ชัดเจน → ไม่ชัด" ซึ่งเป็นการวัดค่าความเบลอของภาพทั้งหมด (U = 2d) และความละเอียดเชิงพื้นที่ (SRb = d) ของภาพรังสีโดยตรง เป็นเครื่องมือมาตรฐานทองคำสำหรับการประเมินประสิทธิภาพของระบบสร้างภาพ NDT
มาตรฐาน: EN462-5 และ ASTM E2002 (เป็นทางเลือก)
|
ลวด |
เส้นผ่านศูนย์กลางลวดโดยประมาณ |
เส้นผ่านศูนย์กลางลวดซ้าย |
ระยะห่าง |
เส้นผ่านศูนย์กลางลวดขวา |
|
1D |
0.800 ± 0.020 |
0.800 |
0.798 |
0.804 |
|
2D |
0.630 ± 0.020 |
0.632 |
0.635 |
0.633 |
|
3D |
0.500 ± 0.020 |
0.502 |
0.506 |
0.504 |
|
4D |
0.400 ± 0.010 |
0.401 |
0.403 |
0.401 |
|
5D |
0.320 ± 0.010 |
0.323 |
0.321 |
0.320 |
|
6D |
0.250 ± 0.010 |
0.252 |
0.255 |
0.253 |
|
7D |
0.200 ± 0.010 |
0.200 |
0.199 |
0.202 |
|
8D |
0.160 ± 0.010 |
0.163 |
0.161 |
0.164 |
|
9D |
0.130 ± 0.005 |
0.130 |
0.134 |
0.128 |
|
10D |
0.100 ± 0.005 |
0.097 |
0.102 |
0.099 |
|
11D |
0.080 ± 0.005 |
0.080 |
0.082 |
0.079 |
|
12D |
0.063 ± 0.005 |
0.064 |
0.062 |
0.065 |
|
13D |
0.050 ± 0.005 |
0.049 |
0.052 |
0.051 |
13 กลุ่มลวดคู่ (1D ถึง 13D): เส้นผ่านศูนย์กลางลดลงจาก 0.80 มม. (1D) เป็น 0.05 มม. (13D)
1D ถึง 3D: ลวดทังสเตน (W) (ความบริสุทธิ์ ≥ 99.90%)
4D ถึง 13D: ลวดแพลทินัม (Pt) (ความบริสุทธิ์ ≥ 99.95%)
การออกแบบหลัก: ระยะห่างลวด = เส้นผ่านศูนย์กลางลวด (d)
บรรจุภัณฑ์: ฝังอยู่ในวัสดุพลาสติกที่มีการดูดซับต่ำ เพื่อให้แน่ใจว่าลวดคู่ขนานกันและมีระยะห่างที่แม่นยำ
