HCDX-2000 เครื่องตรวจสอบความบกพร่องแม่เหล็กแบบเคลื่อนที่ AC/DC สําหรับการทดสอบ MPI ในอุตสาหกรรมการบินและรถยนต์

เครื่องตรวจจับข้อบกพร่องด้วยแม่เหล็ก HCDX-2000 แบบเคลื่อนที่ AC/DC สำหรับการทดสอบ MPI ในอุตสาหกรรมอากาศยานและยานยนต์

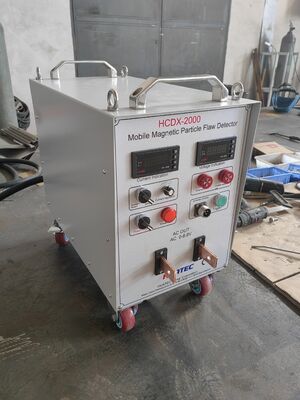

เครื่องตรวจจับข้อบกพร่องด้วยอนุภาคแม่เหล็กแบบเคลื่อนที่ HCDX-2000 สามารถใช้ตรวจชิ้นงานด้วยการทำให้เป็นแม่เหล็กด้วย AC มีฟังก์ชันการลดอำนาจแม่เหล็ก และไม่จำเป็นต้องมีการตั้งค่าชุดลดอำนาจแม่เหล็กเพิ่มเติม

ใช้ MCU แบบ 8 บิตเป็นตัวควบคุมโดยเครื่องตรวจจับข้อบกพร่องด้วยอนุภาคแม่เหล็กนี้ และสามารถปรับกระแสแม่เหล็กได้อย่างต่อเนื่องผ่านการเก็บสัญญาณการตัดผ่านแรงดันไฟฟ้าศูนย์ AC และสัญญาณการควบคุมกระแสได้อย่างแม่นยำ มีฟังก์ชันจำกัดกระแสสูงสุด ด้วยฟังก์ชันควบคุมเฟส เครื่องตรวจจับนี้จึงเหมาะสำหรับทั้งเทคนิคต่อเนื่องและเทคนิคตกค้าง

ค่ากระแสจะแสดงบนแอมมิเตอร์แบบอนาล็อกหรือแอมมิเตอร์แบบดิจิทัล ชุดหัววัดและปุ่มกดใช้สำหรับการทำงานในพื้นที่แคบ

กระแสเอาต์พุตจะลดลงจากค่าเริ่มต้นเป็นศูนย์โดยอัตโนมัติเมื่อทำการลดอำนาจแม่เหล็ก ใช้วงจรตัดต่อแบบไม่สัมผัสสำหรับอุปกรณ์

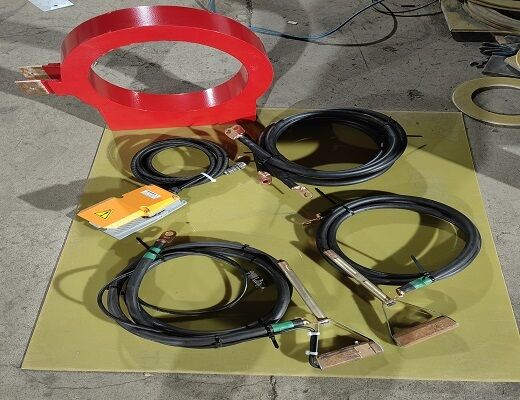

เครื่องตรวจจับนี้สามารถเชื่อมต่อกับชุดหัววัด (ชุดอิเล็กโทรดแบบมือถือ) หรือสายไฟแบบเกลียว (ขดลวดแบบยืดหยุ่น) นอกจากนี้ยังมีขดลวดหรืออิเล็กโทรดบางชนิดที่ออกแบบมาสำหรับอุปกรณ์นี้เพื่อเป็นเครื่องมือตรวจสอบแบบง่ายๆ เป็นอุปกรณ์เสริม

ตารางการกำหนดค่า:

หมายเหตุ: “●” หมายถึงมาตรฐาน ในขณะที่ “○” หมายถึงอุปกรณ์เสริม

ลักษณะเฉพาะ:
เครื่องหลักแบบเคลื่อนที่:
สามารถใช้เป็นแหล่งพลังงานสำหรับการทำให้เป็นแม่เหล็กแบบวงกลม
สามารถใช้เป็นแหล่งพลังงานสำหรับการทำให้เป็นแม่เหล็กแบบตามยาว

เครื่องมือตรวจสอบแบบง่าย:
อิเล็กโทรดสำหรับการทำให้เป็นแม่เหล็กแบบวงกลม
ขดลวดสำหรับการทำให้เป็นแม่เหล็กแบบวงกลม
การปรับอิเล็กโทรดท้ายด้วยมือ
อ่างสแตนเลส
ถังเก็บสแตนเลส (รวมปั๊มฉีดและปั๊มผสม)
ปืนฉีด
สามารถนำหมึกแม่เหล็กกลับมาใช้ใหม่ได้
รองรับอนุภาคแม่เหล็กสีดำ, อนุภาคแม่เหล็กสีแดง, อนุภาคแม่เหล็กเรืองแสง
ไฟ UV เป็นอุปกรณ์เสริมสำหรับการทดสอบอนุภาคแม่เหล็กเรืองแสง

ฟังก์ชันหลัก:

*วิธีการตรวจจับข้อบกพร่อง: วิธีการรองรับ, วิธีการพัน, วิธีการขดลวด

*วิธีการทำให้เป็นแม่เหล็ก: การทำให้เป็นแม่เหล็กด้วย AC, การทำให้เป็นแม่เหล็กด้วย DC (HWDC/FWDV)

*วิธีการลดอำนาจแม่เหล็ก: การลดอำนาจแม่เหล็กด้วย AC ใช้การลดอำนาจแม่เหล็กจากระยะไกล (วิธีลดทอน) และการลดอำนาจแม่เหล็กด้วย AC ใช้การลดอำนาจแม่เหล็กความถี่ต่ำพิเศษ

การทำให้เป็นแม่เหล็ก: ใช้ปลายทั้งสองของแกนรองรับเพื่อสัมผัสบริเวณที่ตรวจจับข้อบกพร่องของแผ่นเหล็ก และระยะห่างของแกนรองรับคือ 0~500 มม. (ปรับระยะห่างตามประสบการณ์)

หรือหนีบปลายทั้งสองของแผ่นเหล็กด้วยที่หนีบสายไฟ

การลดอำนาจแม่เหล็ก: พันชิ้นส่วนทั้งหมดด้วยสายเคเบิล โดยมีระยะห่างประมาณ 20~30 ซม. เชื่อมต่อปลายทั้งสองของสายเคเบิลกับเครื่องตรวจจับข้อบกพร่อง วิธีการเชื่อมต่อเหมือนกับการทำให้เป็นแม่เหล็ก
