รายละเอียดสินค้า:
|
| แรงดันไฟสูงสุดของท่อ: | 90kV | กระแสไฟสูงสุดของหลอด: | 200ไมโครเอ |
|---|---|---|---|
| ขนาดจุดโฟกัส: | 5μm | พื้นที่ที่มีประสิทธิภาพ: | 130มม.*130มม |
| ขนาดพิกเซล: | 85μm | แหล่งจ่ายไฟ: | AC110-220V 50/60เฮิร์ต |
| พลังสูงสุด: | 1500W | ||
| เน้น: | ระบบรังสีเอกซ์แบบไมโครโฟกัส HDR-A90,เครื่องตรวจจับ NDT อุตสาหกรรม 90kV,เครื่องตรวจจับข้อบกพร่องจากการตรวจสอบด้วยรังสีเอกซ์ |
||

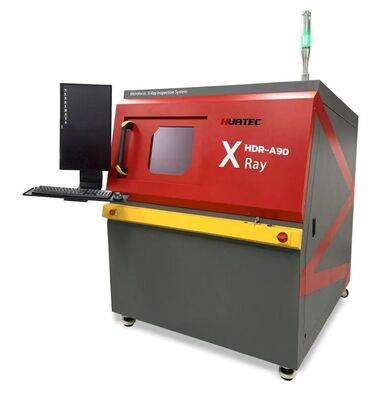

HDR-A90 ระบบตรวจสอบรังสีเอ็กซ์ระดับไมโครโฟกัส ระบบตรวจสอบรังสีเอ็กซ์ระดับไมโครโฟกัส ระบบตรวจสอบรังสีเอ็กซ์ระดับไมโครโฟกัส ระบบตรวจสอบรังสีเอ็กซ์ระดับไมโครโฟกัส ระบบตรวจสอบรังสีเอ็กซ์ระดับไมโครโฟกัส ระบบตรวจสอบรังสีเอ็กซ์ระดับไมโครโฟกัส ระบบตรวจสอบรังสีเอ็กซ์ระดับไมโครโฟกัส ระบบตรวจสอบรังสีเอ็กซ์ระดับไมโครโฟกัส ระบบตรวจสอบความบกพร่องของอุตสาหกรรม NDT
2ข้อดีของเรา
2.1.Cหลอด X-ray แบบสูญเสีย มีอายุการใช้งานมากกว่า 10000 ชั่วโมง ไม่ต้องบํารุงรักษา
2.2 รุ่นใหม่เครื่องตรวจจับแผ่นแผ่นดิจิตอล 5 ช่อง HD(FPD)
2.3. FPD แทนโต๊ะสามารถชันได้ 60 องศา ไม่เสียสละการขยาย.
2.4.หน้าต่างการนําทางอัตโนมัติ, โต๊ะจะย้ายไปที่ที่คุณคลิก
2.5.ตาราง 530*530 มิลลิเมตรด้วยความจุ 10 กิโลกรัม
2.6ความเร็วปรับได้ระบบเชื่อมต่อ 5 แกน.
2.7สามารถแก้ไขขั้นตอนการตรวจสอบเพื่อบรรลุการตรวจสอบอัตโนมัติในปริมาณมาก
2.8.ใช้งานง่ายสามารถหาความบกพร่องได้อย่างรวดเร็ว ใช้เวลาเพียง 2 ชั่วโมงในการฝึก
3. ปริมาตรฮาร์ดแวร์
|
แหล่ง X-ray |
ประเภท |
ปิด มิโครโฟกัส |
|
|
ความดันท่อสูงสุด |
90kV |
||
|
กระแสท่อสูงสุด |
200μA |
||
|
ขนาดจุดไฟ |
5μm |
||
|
หน้าที่ |
อัตโนมัติทําความร้อนก่อน |
||
|
เครื่องตรวจจับแผ่นเรียบ |
พื้นที่ใช้ได้ |
130mm*130mm |
|
|
ขนาดพิกเซล |
85μm |
||
|
การแก้ไข |
1536*1536 |
||
|
อัตราเฟรม |
20fps |
||
|
มุมเลื่อน |
60° |
||
|
ตาราง |
ขนาด |
530mm*530mm |
|
|
พื้นที่ตรวจสอบ |
500 มม*500 มม |
||
|
ภาระสูงสุด |
10 กก. |
||
|
อุปกรณ์ |
การขยายขนาด |
กณิตศาสตร์ 200X |
ระบบ 1500X |
|
ความเร็วในการตรวจสอบ |
สูงสุด 3.0s/จุด |
||
|
ขนาด |
1360mm (L) * 1365mm (W) * 1730mm (H) |
||
|
น้ําหนัก |
1200 กก |
||
|
พลังงานไฟฟ้า |
AC110-220V 50/60HZ |
||
|
พลังงานสูงสุด |
1500W |
||
|
PC อุตสาหกรรม |
CPU I5 แรม 8G SSD 500GB |
||
|
เครื่องแสดง |
24 ช่อง HDMI LCD |
||
|
ความปลอดภัย |
การรั่วไหลของรังสี |
ไม่มีการรั่วไหล มาตรฐานสากล: ≤1μSv/h |
|
|
หน้าต่างการสังเกตจากกระจกนํา |
กระจกแก้วโหลดใสป้องกันรังสี เพื่อสังเกตสถานะภายใน |
||
|
ประตูหน้าต่างและประตูหลัง |
เมื่อผู้ใช้เปิดหน้าต่างหรือประตูหลัง ช่อง X-ray จะปิดทันที เมื่อหน้าต่างหรือประตูหลังเปิด ผู้ใช้ไม่สามารถเปิด X-ray ได้ |
||
|
เครื่องสลับความปลอดภัยไฟฟ้าแม่เหล็ก |
ล็อคเมื่อรังสีเอ็กซ์เปิด ผู้ใช้ไม่สามารถเปิดหน้าต่างการสังเกต |
||
|
การหยุดฉุกเฉิน |
ข้างตําแหน่งการทํางาน กดเพื่อปิด |
||
|
การป้องกันท่อ |
ผู้ใช้ไม่สามารถปล่อยโปรแกรมให้ถ้าคุณไม่ปิดท่อ X-ray |
||
4. โปรแกรมฟังก์ชัน
|
โมดูลฟังก์ชัน |
การปฏิบัติงาน |
คีย์บอร์ดและหนูสามารถเสร็จสิ้นการดําเนินงานทั้งหมด |
|
หลอดรังสี การควบคุม |
โดยใช้หนูเพื่อกดปุ่ม X สามารถเปิดหรือปิด X-ray. ความแรงดันและค่าปัจจุบันในเวลาจริงของท่อจะแสดงข้างเคียง, ผู้ใช้สามารถกดปุ่มขึ้นและลง, หรือลากสไลด์,หรือประเภทในการปรับ. |
|
|
แผ่นสถานะ |
แสดงสถานะการล็อค, สถานะการทําความร้อนก่อน, และสถานะรังสีเอ็กซ์ โดยส่องสีแดงและสีเขียว |
|
|
การปรับผลภาพ |
ความสว่าง, ความแตกต่างและการเพิ่มภาพสามารถปรับได้อย่างอิสระเพื่อให้ได้ผลที่น่าพอใจ |
|
|
รายการสินค้า |
ผู้ใช้สามารถบันทึกปริมาตรการตรวจสอบ เช่น ตําแหน่งแกน Z, ความสว่าง, ความแตกต่างและการเพิ่ม, และสามารถเรียกปริมาตรโดยตรงเมื่อตรวจสอบผลิตภัณฑ์เดียวกันเพิ่มประสิทธิภาพการตรวจ. |
|
|
การเดินเรือ หน้าต่าง |
หลังจากที่กล้องถ่ายรูปโต๊ะแล้ว คลิกที่ไหนก็ได้ในรูป โต๊ะจะย้ายไปที่ที่คุณคลิกและแสดงบนจอ |
|
|
สถานะแกนการเคลื่อนไหว |
แสดงพิกัดในเวลาจริง |
|
|
ผลการตรวจ |
ผลการวัด (อัตราความว่าง, ระยะทาง, พื้นที่, ฯลฯ, กําหนดโดยผู้ใช้) แสดงตามลําดับ |
|
|
ระบบควบคุมความเร็ว |
ความเร็วการเคลื่อนไหวของแกนแต่ละแกนสามารถปรับให้ช้า, ปกติและเร็ว |
|
|
อัตราการว่าง การวัด |
การคํานวณอัตโนมัติ |
คลิกสองจุดเพื่อกําหนดรูปสี่เหลี่ยม โปรแกรมจะหาและวัดขอบของลูกบอล solder ในรูปสี่เหลี่ยมโดยอัตโนมัติและสามารถได้รับข้อมูลของอัตรา voids, พื้นที่ของลูกบอลผสมผสาน ขอบเขต, ความเร็วที่ว่างมากที่สุด, ความยาวและความกว้าง, และแสดง NG หรือ OK โดยสีแดงและสีเขียว. |
|
การปรับปริมาตร |
ผู้ใช้สามารถปรับขีดขวางขนาดสีเทา, พิกเซล, ความแตกต่าง, การกรองขนาดและปริมาตรอื่น ๆ เพื่อได้รับผลการคํานวณอัตโนมัติที่แม่นยํา |
|
|
เพิ่มช่องว่าง ด้วยมือ |
ผู้ใช้สามารถวาดพอลิโกลอนหรือตัวเลขอิสระ และคํานวณมันเป็นความว่างในอัตราการว่าง |
|
|
เก็บ ปริมาตร |
ผู้ใช้สามารถบันทึกพารามิเตอร์ เช่น ขอบสีเทา, พิกเซล, ความแตกต่าง, การกรองขนาดและพารามิเตอร์อื่น ๆ และสามารถเรียกพารามิเตอร์โดยตรงเมื่อตรวจหาสินค้าเดียวกันเพื่อเพิ่มประสิทธิภาพการตรวจจับ. |
|
|
หน้าที่การวัดอื่น ๆ |
ระยะทาง |
คลิกจุด A และ B เพื่อกําหนดเป็นเส้นเบอร์สเต็ป จากนั้นคลิกจุด C เพื่อวัดระยะทางตั้งจากจุด C ไปยังเส้นเบอร์สเต็ป |
|
อัตราระยะทาง |
ปริมาตรนี้ใช้ในการวัดอัตราการผสมของหลุมผ่านแบ่งระยะทางตั้งจากจุด D ไปยังเส้นเบอร์ซิ่งด้วยระยะทางตั้งของจุด C, เพื่อหาอัตราส่วนของระยะทางตั้งของ D ถึง C |
|
|
มุม |
คลิกจุด A และ B เพื่อตั้งเป็นเส้นเบอร์ส, จากนั้นคลิกจุด C เพื่อวัดมุมระหว่างรังสี BA และ BC. |
|
|
แพร่ |
เครื่องนี้ส่วนใหญ่ใช้ในการวัดส่วนประกอบกลม เช่น ลูกผสม คลิก 3 จุดเพื่อกําหนดวงกลมและวัดวงกลม พื้นที่และรัศมี |
|
|
ขอบเขต |
ใช้ส่วนใหญ่ในการวัดส่วนประกอบสี่เหลี่ยม คลิกสองจุดเพื่อกําหนดสี่เหลี่ยม วัดความยาว ความกว้าง และพื้นที่ |
|
|
การตรวจสอบอัตโนมัติ |
การตั้งค่าด้วยมือ |
ผู้ใช้สามารถตั้งตําแหน่งใด ๆ บนโต๊ะเป็นจุดตรวจสอบ, โปรแกรมจะตรวจสอบและบันทึกภาพโดยอัตโนมัติ. |
|
แอเรย์ |
สําหรับจุดตรวจสอบปกติ ผู้ใช้เพียงแค่ต้องตั้งสองจุดตรวจสอบและจํานวนแถวและคอลัมน์ โปรแกรมจะตรวจสอบแต่ละจุดและบันทึกภาพโดยอัตโนมัติ |
|
|
อัตโนมัติ การระบุตัว |
สําหรับจุดตรวจสอบที่มีลักษณะที่เห็นได้ชัด โปรแกรมจะระบุตําแหน่งโดยอัตโนมัติ ทําการวัด และบันทึกภาพ |
