MRT การทดสอบเชือกแม่เหล็ก เชือกเหล็ก สายพัด HRD-100 เครื่องตรวจพบความบกพร่องการสวม

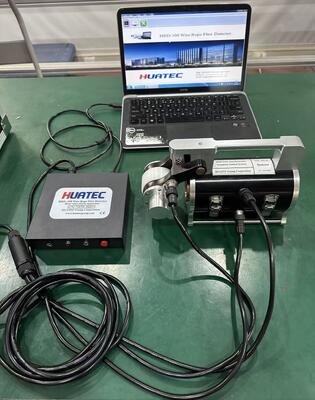

เครื่องตรวจจับข้อบกพร่องของลวดสลิงเหล็กด้วยการทดสอบด้วยแม่เหล็ก MRT HRD-100 และอุปกรณ์ตรวจจับข้อบกพร่องจากการสึกหรอ

1. ข้อมูลจำเพาะ

มาตรฐาน: GB/T21837-2008, ASTM E1571-2001 (ข้อกำหนดมาตรฐานสำหรับการตรวจสอบด้วยคลื่นแม่เหล็กไฟฟ้าของลวดสลิงเหล็กเฟอร์โรแมกเนติก), GB/T5972-2006/ISO 4309:90, GB8918—2006

ช่วงการตรวจจับ: Φ1.5—300 มม. (เลือกเซ็นเซอร์ที่แตกต่างกัน)
ความเร็วสัมพัทธ์ระหว่างเซ็นเซอร์และลวดสลิง: 0.0—6.0 ม./วินาที ตัวเลือกที่ดีที่สุด: 0.3—1.5 ม./วินาที
ระยะห่างที่ดีที่สุดระหว่างปลอกนำและลวดสลิง: 2—6 มม. ระยะห่างที่อนุญาต: 0—15 มม.

ประเภทไฟล์ผลลัพธ์: ส่งออกไฟล์ Word

การเตือน: การเตือนด้วยเสียงและแสง
การตรวจจับตำแหน่งลวดสลิงขาด (LF)
ความแม่นยำในการตัดสินเชิงคุณภาพ: 99.99%
การประเมินเชิงปริมาณ
ข้อผิดพลาดในการทำซ้ำของความไว: ±0.055%
ข้อผิดพลาดในการแสดงผล: ±0.2%
ข้อผิดพลาดในการตรวจจับตำแหน่ง (L): ±0.2%
กำลังไฟ: แหล่งจ่ายไฟคอมพิวเตอร์ 5V
น้ำหนักเซ็นเซอร์: < 10 กก. (เซ็นเซอร์ทั่วไป)

อุณหภูมิแวดล้อม -10°C~40°C

ความดันอากาศ: 86~106 Kpa

ความชื้นสัมพัทธ์: ≤85%

ระบบ Windows ของเครื่องตรวจจับลวดสลิงคอมพิวเตอร์เป็นผลิตภัณฑ์ที่ได้รับการปรับปรุงระบบ GB โดยอิงตามทฤษฎีซอฟต์แวร์ DOS และแนวคิดการนำทางด้วยการแสดงผลแบบเรียลไทม์โดยใช้ภาษาโปรแกรม Visual Basic 6.0 เป็นพื้นฐานในการคอมไพล์

ส่วนฮาร์ดแวร์ของระบบนี้ใช้เซ็นเซอร์แม่เหล็กขั้นสูงทั้งในประเทศและต่างประเทศและโมดูลการสุ่มตัวอย่างที่พัฒนาขึ้นเอง โดยผ่านสายหลัก RS232 (หรือ USB) เพื่อขับเคลื่อนและจัดเก็บข้อมูลโดยตรงในคอมพิวเตอร์

ส่วนซอฟต์แวร์ของระบบนี้อยู่บนพื้นฐานของการวิเคราะห์ Wavelet Transformation โดยใช้ภาษาโปรแกรม Visual Basic 6.0 เป็นพื้นฐานในการคอมไพล์ เพื่อให้ได้ฟังก์ชันต่างๆ เช่น การรวบรวมและควบคุมข้อมูล การวิเคราะห์ข้อมูล การแสดงผลข้อมูล การจัดเก็บข้อมูล และอื่นๆ เพิ่มคุณสมบัติที่มองเห็นได้ในฟังก์ชันซอฟต์แวร์ DOS และด้วยวิธีการติดตามแนวโน้มที่เป็นเอกลักษณ์อย่างต่อเนื่อง สามารถสังเกตสัญญาณข้อมูลและการเปลี่ยนแปลงได้อย่างต่อเนื่องแบบไดนามิก และแสดงผลลัพธ์ที่ได้แบบเรียลไทม์และส่งสัญญาณเตือน ซอฟต์แวร์เพิ่มฟังก์ชันการประเมินอัตโนมัติ ในส่วนของข้อบกพร่องที่แสดงผลเพิ่มเปอร์เซ็นต์ของพื้นที่หน้าตัดและพื้นที่หน้าตัดทั้งหมด ซอฟต์แวร์เข้ากันได้กับ Windows อย่างสมบูรณ์ เหมาะสำหรับการใช้งานของผู้ใช้ที่คุ้นเคย โดยใช้รูปแบบไฟล์ Word ในการสร้างรายงานการตรวจสอบ

ซอฟต์แวร์ระบบนี้สามารถเข้ากันได้กับรูปแบบข้อมูลการสุ่มตัวอย่างซอฟต์แวร์ DOS ของเครื่องตรวจจับลวดสลิงคอมพิวเตอร์ และสามารถวิเคราะห์ประมวลผลได้

ระบบ Windows ใช้ขั้นตอนการทำงานที่เป็นอิสระและระบบการตรวจสอบที่ปลอดภัย สามารถใช้งานร่วมกับคอมพิวเตอร์สมัยใหม่ทุกประเภทได้อย่างสะดวก และดำเนินการชุดขั้นตอนการตรวจสอบ

2. การจัดวางระบบ

3. แนะนำเซ็นเซอร์

เซ็นเซอร์แม่เหล็ก: เซ็นเซอร์ประกอบด้วยตัวระบุตำแหน่ง (ล้อนำ, ตัวเข้ารหัส), อุปกรณ์สร้างสนามแม่เหล็ก และองค์กรสุ่มตัวอย่าง หลังจากระบบเปิดใช้งาน ลวดสลิงและเซ็นเซอร์จะเคลื่อนที่สัมพัทธ์กัน จากนั้นจึงสามารถรวบรวมสัญญาณได้

ตัวระบุตำแหน่ง: ล้อนำหมุนหนึ่งรอบ ตัวเข้ารหัสโฟโตอิเล็กทริกจะส่งสัญญาณพัลส์การสุ่มตัวอย่าง ทำให้เกิดการสุ่มตัวอย่างที่ระยะห่างเท่ากัน

อุปกรณ์สร้างสนามแม่เหล็ก: เมื่อลวดสลิงและเซ็นเซอร์เคลื่อนที่สัมพัทธ์กัน จะทำการสร้างสนามแม่เหล็กตามแนวแกนของลวดสลิง

องค์กรสุ่มตัวอย่าง: เมื่อลวดสลิงและเซ็นเซอร์เคลื่อนที่สัมพัทธ์กัน ช่องสุ่มตัวอย่างที่ประกอบด้วยองค์ประกอบฮอลล์จะแปลงสภาพการเปลี่ยนแปลงของสนามแม่เหล็กที่รั่วไหลของลวดสลิงให้เป็นสัญญาณแรงดันจำลอง

4. เครื่องเตือนแบบเรียลไทม์ HUATEC

เครื่องเตือนแบบเรียลไทม์ HUATEC เป็นอุปกรณ์พกพาอเนกประสงค์สำหรับการรวบรวมข้อมูล โดยส่งและบันทึกสัญญาณที่แปลงแล้วไปยังคอมพิวเตอร์ผ่านสายส่งสัญญาณ RS232 ใช้ประโยชน์จากฟังก์ชัน CPU ของคอมพิวเตอร์ที่ทรงพลังในการประมวลผลและวิเคราะห์แบบออนไลน์และแบบเรียลไทม์ ตามค่าเกณฑ์เทียบเท่าที่ตั้งไว้ล่วงหน้า จะส่งสัญญาณเตือนแบบเรียลไทม์ แหล่งจ่ายไฟเซ็นเซอร์เป็นชุดแบตเตอรี่ลิเธียม เอาต์พุตคือ 5V มีพอร์ตชาร์จเพิ่มเติมที่สามารถจ่ายไฟและสวิตช์เปิด/ปิดได้

5. แนะนำซอฟต์แวร์

รูปที่ 3 รายการฟังก์ชันหลัก

6. ตัวเลือกเซ็นเซอร์
