รายละเอียดสินค้า:
|
| มาตรฐาน: | ASTM E1444/E1444M-11 | วัสดุ: | เหล็กกล้าคาร์บอนต่ำ |
|---|---|---|---|
| เน้น: | MPI การตรวจสอบความบกพร่อง,ตัวชี้วัดการควบคุมคุณภาพความลึกแปร,อุปกรณ์การทดสอบที่ไม่ทําลายล้าง |
||

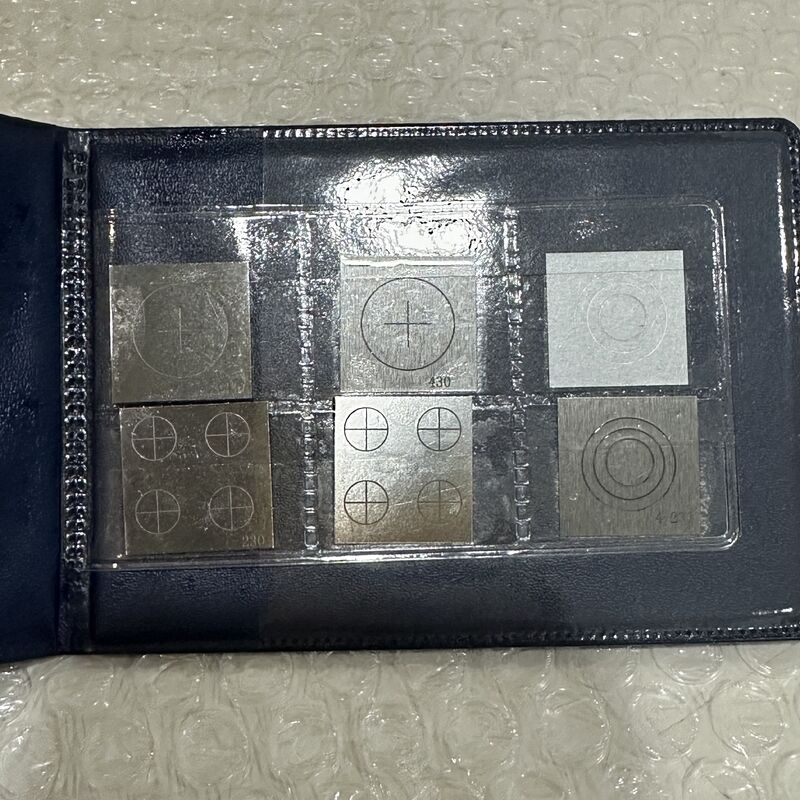

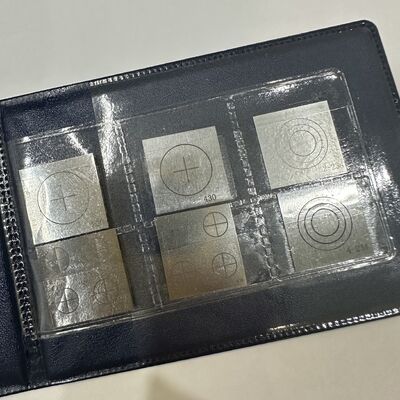

ตัวบ่งชี้คุณภาพของแผ่นรองความลึกแปรผัน QQI สำหรับการตรวจสอบอนุภาคแม่เหล็ก
มาตรฐาน: JB/T6065-2005,ASME-2007 หมายเลขหน้า V
ชิ้นทดสอบอนุภาคแม่เหล็ก ประเภท: CX-230
|
รายการตรวจสอบ |
เงื่อนไข วิธีการ และข้อกำหนดของการทดสอบ |
|
สี |
พื้นผิวโลหะเป็นสีเงินสดใส ไม่มีสนิม ไม่มีรอยขีดข่วน ไม่มีการกัดกร่อน และอื่นๆ |
|
ความเรียบ |
วางชิ้นทดสอบบนแผ่นเปล่า ขนานกันอย่างสมบูรณ์ ไม่มีรอยย่น ไม่มีเสี้ยน ความหยาบของพื้นผิว RA คือ 0.8um |
|
ขนาดของแผ่นเหล็กและร่องตัด |
ความยาวด้านของชิ้นทดสอบที่วัดด้วยมาตราส่วนคือ 0.75 นิ้ว x 0.75 นิ้ว ความหนาเฉลี่ยของชิ้นทดสอบ CX-230 คือ 0.002 นิ้ว สัญลักษณ์ข้อบกพร่องเทียม "o" และสัญลักษณ์ "+" ที่วัดด้วยกล้องจุลทรรศน์ความแม่นยำอยู่ตรงกลางของชิ้นทดสอบ เส้นผ่านศูนย์กลางของสัญลักษณ์ "o" คือ 0.507 นิ้ว สัญลักษณ์ "+" คือ 0.25 นิ้ว ความหนาของชิ้นทดสอบ CX-230 คือ 0.002 นิ้ว ความลึกของร่องคือ 0.0008 นิ้ว ความกว้างของร่องคือ 0.007 นิ้ว |
|
คุณภาพ |
การทดสอบทางกายภาพและเคมีแสดงผลว่าโลหะทำจากแผ่นเหล็กบริสุทธิ์แม่เหล็กไฟฟ้า 1005 Steel Park ผลการวิเคราะห์วัตถุดิบเป็นไปตามกฎของ GB6985, |
ชิ้นทดสอบอนุภาคแม่เหล็ก ประเภท: CX-430
มาตรฐาน: JB/T6065-2005,ASME-2007 หมายเลขหน้า V
|
รายการตรวจสอบ |
เงื่อนไข วิธีการ และข้อกำหนดของการทดสอบ |
|
สี |
พื้นผิวโลหะเป็นสีเงินสดใส ไม่มีสนิม ไม่มีรอยขีดข่วน ไม่มีการกัดกร่อน และอื่นๆ |
|
ความเรียบ |
วางชิ้นทดสอบบนแผ่นเปล่า ขนานกันอย่างสมบูรณ์ ไม่มีรอยย่น ไม่มีเสี้ยน ความหยาบของพื้นผิว RA คือ 0.8um |
|
ขนาดของแผ่นเหล็กและร่องตัด |
ความยาวด้านของชิ้นทดสอบที่วัดด้วยมาตราส่วนคือ 0.75 นิ้ว x 0.75 นิ้ว ความหนาเฉลี่ยของชิ้นทดสอบ CX-430 คือ 0.004 นิ้ว สัญลักษณ์ข้อบกพร่องเทียม "o" และสัญลักษณ์ "+" ที่วัดด้วยกล้องจุลทรรศน์ความแม่นยำอยู่ตรงกลางของชิ้นทดสอบ เส้นผ่านศูนย์กลางของสัญลักษณ์สี่ "o" คือ 0.507 นิ้ว สัญลักษณ์ "+" คือ 0.25 นิ้ว ความหนาของชิ้นทดสอบ CX-430 คือ 0.004 นิ้ว ความลึกของร่องคือ 0.0012 นิ้ว ความกว้างของร่องคือ 0.007 นิ้ว |
|
คุณภาพ |
การทดสอบทางกายภาพและเคมีแสดงผลว่าโลหะทำจากแผ่นเหล็กบริสุทธิ์แม่เหล็กไฟฟ้า 1005 Steel Park ผลการวิเคราะห์วัตถุดิบเป็นไปตามกฎของ GB6985, |
ชิ้นทดสอบอนุภาคแม่เหล็ก ประเภท: 3C2-234
มาตรฐาน: JB/T6065-2005,ASME-2007 หมายเลขหน้า V
|
รายการตรวจสอบ |
เงื่อนไข วิธีการ และข้อกำหนดของการทดสอบ |
|
สี |
พื้นผิวโลหะเป็นสีเงินสดใส ไม่มีสนิม ไม่มีรอยขีดข่วน ไม่มีการกัดกร่อน และอื่นๆ |
|
ความเรียบ |
วางชิ้นทดสอบบนแผ่นเปล่า ขนานกันอย่างสมบูรณ์ ไม่มีรอยย่น ไม่มีเสี้ยน ความหยาบของพื้นผิว RA คือ 0.8um |
|
ขนาดของแผ่นเหล็กและร่องตัด |
ความยาวด้านของชิ้นทดสอบที่วัดด้วยมาตราส่วนคือ 0.75 นิ้ว x 0.75 นิ้ว ความหนาเฉลี่ยของชิ้นทดสอบ 3C2-234 คือ 0.002 นิ้ว สัญลักษณ์ "o" สามอันที่วัดด้วยกล้องจุลทรรศน์ความแม่นยำอยู่ตรงกลางของชิ้นทดสอบ เส้นผ่านศูนย์กลางของ "o" ใหญ่คือ 0.507 นิ้ว "o" ขนาดกลางคือ 0.383 นิ้ว "o" ขนาดเล็กคือ 0.258 นิ้ว ชิ้นทดสอบ 3C2-234, "o" ใหญ่, ความหนา: 0.002 นิ้ว ความลึกของร่อง: 0.0004 นิ้ว, ความกว้างของร่อง: 0.007 นิ้ว "o" ขนาดกลาง, ความหนา: 0.002 นิ้ว, ความลึกของร่อง: 0.0006 นิ้ว, ความกว้างของร่อง: 0.007 นิ้ว, "o" ขนาดเล็ก, ความหนา: 0.002 นิ้ว, ความลึกของร่อง: 0.0008 นิ้ว, ความกว้างของร่อง: 0.007 นิ้ว |
|
คุณภาพ |
การทดสอบทางกายภาพและเคมีแสดงผลว่าโลหะทำจากแผ่นเหล็กบริสุทธิ์แม่เหล็กไฟฟ้า 1005 Steel Park ผลการวิเคราะห์วัตถุดิบเป็นไปตามกฎของ GB6985, |
