FD219 อุตสาหกรรม B การสแกนและบันทึกวิดีโอ เครื่องตรวจสอบความบกพร่องด้วยเสียงฉาย ultrasonic สําหรับการตรวจสอบ NDT การผสมและการโกง

FD219 อุตสาหกรรม B การสแกนและบันทึกวิดีโอ เครื่องตรวจสอบความบกพร่องด้วยเสียงฉาย ultrasonic สําหรับการตรวจสอบ NDT การผสมและการโกง

คําแนะนํา

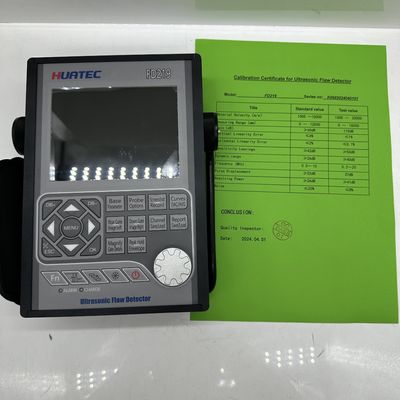

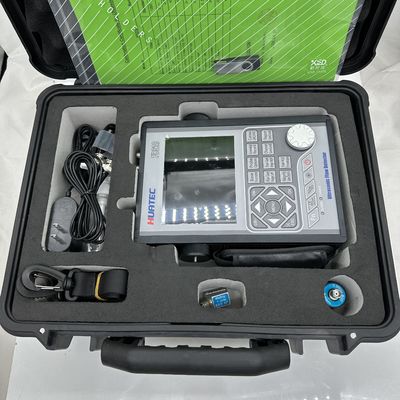

เครื่องตรวจสอบความบกพร่อง HUATEC FD219 นี้คือ เครื่องตรวจสอบความบกพร่องด้วยเสียงฉายดิจิตอลในอุตสาหกรรมที่พกพา สามารถตรวจสอบ ตําแหน่ง ประเมินและวินิจฉัยความบกพร่องต่าง ๆ (รอยแตก, การรวม, ช่องโปร์, เป็นต้น)) ในชิ้นงานเร็ว, สะดวกสบาย, โดยไม่เสียหาย, และแม่นยํา. มันสามารถใช้ได้ทั้งในห้องปฏิบัติการและในสถานที่วิศวกรรม. อุปกรณ์นี้สามารถใช้ได้อย่างกว้างขวางในอุตสาหกรรมผลิต, โลหะเหล็กและเหล็ก,การแปรรูปโลหะ, อุตสาหกรรมเคมีและสาขาอื่น ๆ ที่ต้องการการตรวจหาความบกพร่องและการควบคุมคุณภาพ.การขนส่งทางรถไฟ, เครื่องปั่นและภาชนะความดัน เป็นต้น

อุปกรณ์สามารถใช้ได้อย่างแพร่หลายในการหาและขนาดแตกซ่อน, ข้างว่าง, การละลาย, และความไม่ต่อเนื่องคล้ายกันใน welds, การ forgings, บิลเล็ต, axles, shafts, ถังและภาชนะความดัน,และองค์ประกอบโครงสร้าง.

ลักษณะ

ฮาร์ดแวร์หลักถูกออกแบบด้วย ARM + FPGA และโปรแกรมใช้ระบบปฏิบัติการ multitasking ที่น่าเชื่อถือสูงความทนทานและความน่าเชื่อถือของเครื่องมือ.

อุปกรณ์นี้ใช้เมนู master-slave และถูกออกแบบด้วยคีย์การสั้นและปุ่มหมุนดิจิตอล อุปกรณ์นี้เบาและพกพา และสามารถถือได้ด้วยมือเดียว

อีสปาย

หน้าจอ LCD TFT สีหลายแบบดิจิตอลเต็มสี ความละเอียดสูง (640×480 พิกเซล) หน้าจอรูปคลื่นมีความละเอียดและเป็นมนุษย์

สามารถเลือกสไตล์อินเตอร์เฟซการทํางานได้ 4 แบบ ตามสภาพแวดล้อม

LCD อัพเดทเร็ว 60 Hz สามารถแสดงการเปลี่ยนแปลงรูปคลื่นที่ละเอียด

ความสว่างของจอ LCD สามารถตั้งค่าได้อย่างอิสระ

สภาพดี

เปลือกโลหะอัลลูมิเนียมแข็งแรงและทนทาน และผลการป้องกันไฟฟ้าแม่เหล็กดีมาก

หมุน 360 องศา หมุนกระดุมความอ่อนแอและยาง sheath เป็นการใช้งานง่าย

แผ่นกระจกกระชับแข็ง แข็งแรงอย่างมาก ทนต่อการสกัดและทนต่อรอยขีดข่วน

ภาพหน้าจอและ รายงานการตรวจสอบความบกพร่อง PDF

ภาพสกรีนในเวลาจริงของทุกหน้า และรายงานการตรวจสอบความบกพร่อง และเก็บภาพเป็นภาพ BMP ใน U disk ซึ่งสามารถตั้งเป็นภาพสีหรือรูปสีเทา

ส่งรายงานการตรวจพบความบกพร่องออกเป็นไฟล์ PDF และเก็บมันไว้ใน U disk เพื่อการอาร์คิฟและพิมพ์ง่าย

เนื้อหาทั้งหมดของไฟล์ PDF สามารถปรับเปลี่ยนได้ตามความต้องการของผู้ใช้

ภาพ BMP และไฟล์ PDF สามารถดูได้บนคอมพิวเตอร์หรือมือถือ

อีเรนจ์

ขนาดเหล็กสูงถึง 15000 มิลลิเมตร ระยะเลือกได้ในขั้นตอนคงที่หรือเปลี่ยนแปลงต่อเนื่อง เหมาะสําหรับการใช้งานบนชิ้นงานขนาดใหญ่และในการวัดความละเอียดสูง

อีพัลเซอร์

พลังงานกระแทกสามารถเลือกได้จาก 100V,200V, 250V, 300V,350V, 400V และ 500V

ความกว้าง Pulse สามารถปรับจาก 0.1μs ถึง 0.5μs เพื่อให้เหมาะสมกับซอนด์ที่มีความถี่ที่แตกต่างกัน

ความถี่การซ้ํากระแทก ปรับได้จาก 20 Hz ถึง 2 KHz

ความอ่อนแอสามารถเลือกได้ระหว่าง 50Ω,150Ω,250Ω และ 500Ω สําหรับผลประกอบการของซอนด์ที่ดีที่สุด

การเลือกเครื่องตรวจสอบ: เครื่องตรวจสอบคริสตัลเดียว เครื่องตรวจสอบคริสตัลคู่ เครื่องตรวจสอบมุมพิเศษ เครื่องตรวจสอบเจาะเข้าไป เครื่องตรวจสอบขึ้น

ผู้รับ

การเก็บตัวอย่าง: 16 หลัก AD Converter ที่ความเร็วการเก็บตัวอย่าง 320 MHz

การแก้ไข: คลื่นละครึ่งบวก คลื่นละครึ่งลบ คลื่นเต็ม และ RF

ความกว้างแบนด์แอนาล็อก: ความสามารถ 0.2MHz ถึง 20MHz กับช่วงความถี่ที่เลือกได้ (ตั้งโดยอัตโนมัติโดยอุปกรณ์) เพื่อให้สอดคล้องกับโซนด์เพื่อผลงานที่ดีที่สุด

การเพิ่ม: 0 dB ถึง 110 dB ปรับได้ในขั้นตอนที่สามารถเลือกได้ 0.1 dB, 2 dB, 6 dB

เกตส์

ประตูสองช่องที่อิสระอย่างสมบูรณ์แบบ ให้บริการหลายตัวเลือกในการวัดความสูงหรือระยะทางของสัญญาณ โดยใช้การกระตุ้นจุดสูงสุด

รูปแบบ echo-to-echo ทําให้การตั้งตําแหน่งประตูแม่นยําสําหรับสัญญาณที่อยู่ใกล้กันมาก

Gate Start: ตัวแปรในช่วงที่แสดงทั้งหมด

ความกว้างของประตู: ตัวแปรจากจุดเริ่มต้นของประตูไปจนถึงปลายของช่วงที่แสดง

ความสูงประตู: เปลี่ยนจาก 0 ถึง 99% ความสูงหน้าจอเต็ม

เตือน: ต่ําขั้นต่ําบวก/ลบด้วย LED Flash

ความทรงจํา

อุปกรณ์มีความจําขนาดใหญ่ที่ติดตั้งไว้ และข้อมูลและไฟล์จะไม่สูญเสียเพราะการขาดไฟฟ้าของอุปกรณ์

ความจําของไฟล์ช่อง 500 เพื่อเก็บการตั้งค่าการปรับและปริมาตรของซอนด์

ความจําของไฟล์รายงานคลื่น 1000 เพื่อเก็บคลื่น A-Scan และการตั้งค่า

ไฟล์ทั้งหมดสามารถเก็บได้ เรียกกลับมาและลบได้

การตั้งค่าช่องทางและไฟล์รายงานสามารถส่งออกผ่านแผ่นความจํา และข้อมูลยังสามารถเก็บได้ในปริมาณไม่จํากัดผ่านความจํา USB

เครื่องบันทึกวิดีโอ

เครื่องบันทึกวิดีโอมีประโยชน์ในหลายสถานการณ์ มันสะดวกมากสําหรับคนที่ต้องการวิเคราะห์กิจกรรมการตรวจสอบในภายหลัง

อุปกรณ์สามารถบันทึกกระบวนการทดสอบและบันทึกมันเป็นไฟล์วีดีโอที่สามารถเล่นกลับผ่านอุปกรณ์หรือโปรแกรมพิเศษและแต่ละไฟล์วีดีโอสามารถยาวได้ถึง 5 นาที.

หากคุณเลือกที่จะบันทึกไฟล์วีดีโอในไดสก์ความจํา, จํานวนและระยะเวลาของไฟล์วีดีโอจะไม่จํากัด.

การบันทึกและเล่นกระบวนการทดสอบให้ความสะดวกสบายมากสําหรับการศึกษาและการวิเคราะห์ในอนาคตของการตรวจหาความบกพร่อง

การเล่นวีดีโอรองรับการหยุด, เร็วไปข้างหน้า, เร็วกลับ, และหยุดฟังก์ชัน.

หน้าที่

• การปรับขนาดอัตโนมัติ: การปรับขนาดอัตโนมัติของซอนด์ 0 offset, มุมซอนด์ (ค่า K) และความเร็วของวัสดุ
• การตั้งตําแหน่งความบกพร่อง: การแสดงสด เสียงทาง, การส่อง (ระยะทางบนพื้นผิว), ความลึก, ขนาด,
• การปรับขนาดความบกพร่อง: การปรับขนาดความบกพร่องอัตโนมัติโดยใช้ AVG หรือ DAC, ความเร็วในการรายงานการยอมรับหรือปฏิเสธความบกพร่อง
• การอ่านดิจิทัลและการกระตุ้นฟังก์ชัน: ความหนา / ความลึกสามารถแสดงในการอ่านดิจิทัลเมื่อใช้เครื่องสํารวจปกติ และระยะทางพื้นผิวและความลึกจะแสดงโดยตรงเมื่อเครื่องสํารวจมุมถูกใช้
• DAC/AVG:เส้นโค้งถูกผลิตโดยอัตโนมัติ, และจุดการเก็บตัวอย่างสามารถชําระค่าตอบแทนและแก้ไข.เส้นโค้งอัตโนมัติลอยกับการเพิ่ม, อัตโนมัติขยายกับระยะทางการตรวจจับ,และจะเคลื่อนย้ายอัตโนมัติกับเวลาชะลอ มันสามารถแสดงเส้นโค้ง AVG ของช่องว่างใด ๆ ได้
• AWS D11การเลือกมาตรฐานนี้สามารถลดการคํานวณด้วยมือและปรับปรุงประสิทธิภาพการตรวจจับ
• คุณสมบัติการแก้ไขพื้นที่โค้ง
• ฟังก์ชันการวัดความสูงการแตก
• Gate Magnify: การกระจายช่วงประตูไปทั่วความกว้างของจอทั้งหมด
• การบันทึกและเล่นวีดีโอ
• ฟังก์ชันการเพิ่มอัตโนมัติ
• วงจร: การแสดงภาพ A-scan แบบสดพร้อมกันในอัตราการอัพเดท 60 Hz และวงจรของการแสดงภาพ A-scan
• การเก็บระดับสูงสุด: เปรียบเทียบรูปคลื่นระดับสูงสุดที่แช่แข็งกับการสแกน A-Scans ที่ใช้จริง เพื่อตีความผลการทดสอบได้ง่าย
• สิ้นสุดการติดตาม: จับและติดตามจุดสูงในเวลาจริง
• การโค้ดเสียงสะท้อน: แสดงพื้นที่แสดงเสียงสะท้อน 1 ~ 9 ในสีที่แตกต่างกัน ใช้ในการวิเคราะห์ตําแหน่งความบกพร่อง
• สแกนฟรีส์: ช่องฟรีส์ในการแสดงแสดงแสดงข้อมูลรูปคลื่นและระยะทางการทดสอบ
• B การแสดงภาพสแกน การแสดงรูปร่างความบกพร่องของชิ้นงานในแบบอินทิวสิต และผลการตรวจสอบจะเข้าใจง่ายขึ้น

นาฬิกาเวลาจริง

นาฬิกาเครื่องมือยังคงทํางานตามเวลา

การสื่อสาร

สองพอร์ต USB2.0 ความเร็วสูง สามารถเลือกสองโหมด USB ได้: U-DISK และ U-BRIDGE ในโหมด U-DISK ไฟล์การตั้งค่าช่องทาง ไฟล์รายงานความผิดพลาดรูปถ่ายหน้าจอและภาพยนตร์บันทึกสามารถบันทึกไปยัง U-DISKในโหมด U-BRIDGE เครื่องมือแลกเปลี่ยนข้อมูลกับโปรแกรม DataPro

แบตเตอรี่

แบตเตอรี่ลิตியம்ไอออนขนาดใหญ่และมีประสิทธิภาพสูง

เวลาทํางานต่อเนื่องมากกว่า 12 ชั่วโมง เวลาการชาร์จแบบปกติ 4-6 ชั่วโมง

หมุน

การปรับการทํางานสามารถทําได้ง่ายและรวดเร็ว โดยใช้หมุนหมุน

การปรับปรุงซอฟต์แวร์

ซอฟต์แวร์สามารถอัพเกรดได้ง่ายๆ ผ่าน U-DISK การอัพเกรดจะไม่ทําให้เครื่องเสียหาย

รายละเอียด

• ระยะการวัด: 0 ถึง 15000 มิลลิเมตร ในความเร็วของเหล็ก
• อัตราการซ้ํากระแทก ความถี่ระหว่าง 20 Hz ถึง 2000 Hz
• ความเร็วของวัสดุ: 1000-20000m/s
• อัตราการซ้ํากระแทก ความถี่ระหว่าง 20 Hz ถึง 2000 Hz
• ระยะทางไดนามิก: มากกว่า 40dB
• ระบบเส้นตรง: ทิศทาง: +/- 0.2% FSW
• สูง: 0.25% FSH ความแม่นยําของเครื่องขยายเสียง +/-1 dB
• พลังการแก้ไข: มากกว่า 40dB
• ความรู้สึก เหลือ: มากกว่า 50dB ((รูลึก 200mmF2 ด้านล่างเรียบ)
• การปฏิเสธ (การลบ): 0 - 80% ความสูงหน้าจอเต็ม
• เสียง: ต่ํากว่า 10%
• ติดตามประตู: ประตูอิสระ 2 ประตู สามารถควบคุมได้ในช่วงการ sweep ทั้งหมด
• การเพิ่ม: 110 dB แม็กซ์ ในความละเอียดที่สามารถเลือกได้ 01, 1.0, 2.0, 6.0 dB
• ความกว้างแบนด์ (แบนด์พาสของเครื่องขยายเสียง): 0.2 ถึง 20 MHz
• การขยับพลัส: มากกว่า 32dB
• ความช้าในการแสดง: -20 ถึง 3400 μs
• ความช้าของซอนด์ / Zero Offset: 0 ถึง 99.99μs
• รูปแบบการทดสอบ: สัมผัสสะท้อน, ธาตุคู่และการส่งผ่าน
• พัลเซอร์: พัลเซอร์คลื่นที่สามารถปรับปรับได้
• พลังงานกระแทก: 100V, 200V, 250V, 300V, 500V สามารถเลือก
• การแก้ไข: คลื่นครึ่งบวก คลื่นครึ่งลบ คลื่นเต็ม RF
• หน่วย: นิ้วหรือมิลลิเมตร
• การเชื่อมต่อเครื่องแปลง: BNC หรือ LEMO
• ความต้องการพลังงาน: แอคหลัก 100-240 VAC, 50-60 Hz
• อุณหภูมิการทํางาน: -10°C ถึง 50°C อุณหภูมิการเก็บรักษา: -30°C ถึง 50°C
