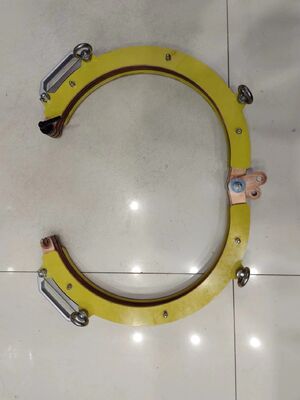

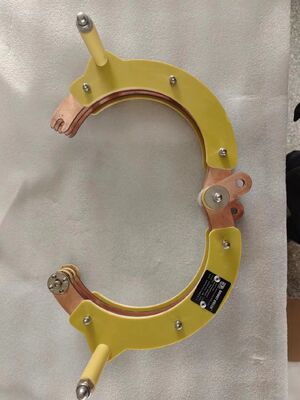

เครื่องตรวจสอบความบกพร่องของโค้ลแม่เหล็กประเภทเปิด-ปิด 300 มม.

เครื่องตรวจจับข้อบกพร่องคอยล์แม่เหล็กชนิดเปิด-ปิด 300 มม

เครื่องตรวจจับข้อบกพร่องอนุภาคแม่เหล็กคอยล์ชนิดเปิด-ปิดช่วยให้ชิ้นงานเข้าไปในคอยล์ได้ง่ายขึ้น

ฉันพารามิเตอร์หลัก

II การแนะนำฟังก์ชัน

1,การดึงดูด - เริ่มสนามแม่เหล็กไฟฟ้าเพื่อทำให้ชิ้นงานเป็นแม่เหล็ก

2,การล้างอำนาจแม่เหล็ก - สนามการล้างอำนาจแม่เหล็กเริ่มที่จะล้างอำนาจแม่เหล็กของชิ้นงาน

3,เตือนอุณหภูมิเกิน - คอยล์มี 75 ในตัว℃เซ็นเซอร์อุณหภูมิ เมื่อเกินอุณหภูมิที่ตั้งไว้จะเข้าสู่สถานะการป้องกัน

III การติดตั้งและการว่าจ้าง

การติดตั้ง:

1. อุปกรณ์จะต้องติดตั้งในสภาพแวดล้อมที่แห้งโดยไม่มีฝุ่นโลหะ ก๊าซที่มีฤทธิ์กัดกร่อน และสิ่งของที่ติดไฟและระเบิดได้

2. อุณหภูมิของตัวกลางโดยรอบต้องไม่ต่ำกว่า - 10℃และไม่เกิน +40℃;

3. ความชื้นสัมพัทธ์ของอากาศต้องไม่เกิน 85%

4. การเชื่อมต่อท่อและสายไฟระหว่างอุปกรณ์ติดตั้งและสิ่งอำนวยความสะดวกเสริมแต่ละแห่งจะต้องเชื่อมต่อตามป้ายบ่งชี้และฐานปลั๊ก

5. แหล่งจ่ายไฟ (แหล่งจ่ายไฟ แหล่งอากาศ ฯลฯ ตามสภาพแวดล้อมการติดตั้งอุปกรณ์และสภาพการทำงาน) และเปลือกอุปกรณ์มีการต่อสายดินที่เชื่อถือได้

การว่าจ้าง:

1. หลังจากติดตั้งอุปกรณ์เข้าที่แล้ว ให้ตรวจสอบก่อนว่าสายเชื่อมต่อและสกรูยึดทั้งหมดหลวมและหลุดออกหรือไม่

2. ใช้เครื่องมือเพื่อวัดว่าแรงดันไฟฟ้าที่ปลายด้านบนของสวิตช์หลักของเครื่องตรงตามข้อกำหนดของสภาพแวดล้อมการติดตั้งอุปกรณ์และเงื่อนไขการทำงานหรือไม่

3. ตรวจสอบการทำงานของแต่ละฟังก์ชัน กดหรือสลับสวิตช์ฟังก์ชันแต่ละตัวด้วยตนเอง และการทำงานของแต่ละฟังก์ชันของอุปกรณ์จะต้องดำเนินการตามลำดับ

4. การตรวจสอบผลการล้างอำนาจแม่เหล็ก: ตรวจสอบว่าแม่เหล็กตกค้างหลังจากการล้างอำนาจแม่เหล็กตรงตามข้อกำหนดหรือไม่

5. หลังจากผ่านการว่าจ้างและการตรวจสอบแล้ว สามารถนำอุปกรณ์ไปผลิตได้

IV การบำรุงรักษาตามปกติ

หลังจากใช้อุปกรณ์แล้ว จะต้องดำเนินการดังต่อไปนี้:

1. ปิดสวิตช์ไฟและตัดแหล่งจ่ายไฟของอุปกรณ์

2.  ตัดสวิตช์หลักของแหล่งจ่ายไฟภายนอก

3.  ทำความสะอาดคราบน้ำมันบนพื้นผิวคอยล์และรักษาความสะอาดอุปกรณ์ทั้งหมด

4. ตรวจสอบสายต่อวงจร สายไฟ และตัวยึดว่าหลวมและเสื่อมสภาพภายในหนึ่งเดือนหรือไม่

5. ตรวจสอบว่าความเข้มข้นของสารแขวนลอยแม่เหล็กเป็นไปตามมาตรฐานทุกวันหรือไม่

6. ต้องใช้การล้างแบบเป็นกลางเพื่อทำความสะอาดคราบน้ำมันบนพื้นผิวของอุปกรณ์

7. หากเปลือกเสียหายห้ามใช้ต่อไป

6,หลักการตรวจจับข้อบกพร่อง

หลักการแม่เหล็กไฟฟ้า

กระแสแม่เหล็กก่อให้เกิดสนามแม่เหล็กไฟฟ้าผ่านพื้นผิวของชิ้นงานเฟอร์โรแมกเนติก (AC และ DC ครึ่งคลื่นมีผลกระทบต่อผิวหนัง) การมีอยู่ของข้อบกพร่องจะตัดเส้นแรงแม่เหล็ก ก่อให้เกิดสนามแม่เหล็กรั่วไหล และดูดซับอนุภาคแม่เหล็ก อนุภาคแม่เหล็กสะสมเพื่อสร้างเครื่องหมายแม่เหล็ก การมีอยู่ของข้อบกพร่องสามารถตัดสินได้โดยการสังเกตเครื่องหมายแม่เหล็ก (จริงๆ แล้วเครื่องหมายแม่เหล็กคือข้อบกพร่องที่ขยายใหญ่ขึ้น)

วิธีการดึงดูดแม่เหล็กตามยาว

นั่นคือใช้วิธีคอยล์ ชิ้นงานจะถูกร้อยเกลียวเข้าไปในคอยล์หรือวางระหว่างแอกแม่เหล็กที่ประกอบด้วยคอยล์สองตัว เมื่อกระแสไหลเข้าสู่ขดลวด สนามแม่เหล็กตามยาวจะถูกสร้างขึ้นในขดลวดและผ่านไปตามแกนยาวของชิ้นงานเพื่อตรวจสอบการแตกร้าวตามเส้นรอบวง
