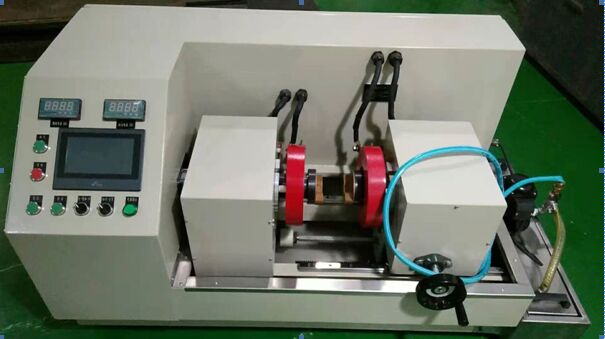

เครื่องตรวจสอบความผิดพลาดของอนุภาคแม่นยําสูง สําหรับวัตถุประสงค์ในการฝึกอบรม

เครื่องตรวจจับข้อบกพร่องอนุภาคแม่เหล็กความแม่นยำสูงเพื่อการฝึกอบรม

1. คำอธิบายส่วนประกอบอุปกรณ์

1.1. ตู้ควบคุมไฟฟ้า (1)

  ตู้ควบคุมไฟฟ้าอิสระ มีการติดตั้งส่วนประกอบควบคุมไฟฟ้าทั้งหมดไว้ในตู้ควบคุมนี้ และตู้ควบคุมไฟฟ้ามีอุปกรณ์กรองอากาศและกระจายความร้อนแบบหมุนเวียน เชื่อมด้วยเหล็กคุณภาพสูง

มีการติดตั้งปั๊มสเปรย์ 220V 50HZ พร้อมฝาครอบกันน้ำและกำลังขับของหลอดไฟแสงสีดำที่ด้านหลัง

เซอร์กิตเบรกเกอร์ คอนแทคเตอร์ ส่วนประกอบควบคุม หม้อแปลง วงจรเรียงกระแส ทริกเกอร์ พลังงาน ฯลฯ ล้วนได้รับการติดตั้งไว้ในตู้นี้

1.2. แผงควบคุม (2)

ด้านหน้าแผงออกแบบให้มีหน้าจอสัมผัสสำหรับตั้งค่าและแสดงผล พร้อมมิเตอร์ดิจิตอล AC และปุ่มหยุดฉุกเฉิน

สวิตช์และการตั้งค่าฟังก์ชันทั้งหมดได้รับการออกแบบในบริเวณนี้

1.3. กล่องยึดอิเล็กโทรด (3)

กล่องอิเล็กโทรดคงที่เชื่อมด้วยแผ่นเหล็กคุณภาพสูง 10 มม. และประตูสองบานด้านหน้าและด้านหลังสามารถถอดออกได้

1.4. กล่องย้ายอิเล็กโทรด (5)

กล่องเคลื่อนย้ายอิเล็กโทรดสามารถหยุดได้ทุกตำแหน่ง ใช้เพื่อปรับระยะการหนีบ และมีฟังก์ชันล็อคที่จอดรถ

1.5. ระบบกวนและฉีดพ่นสารแขวนลอยแม่เหล็ก (6)

อุปกรณ์ได้รับการออกแบบให้มีถังกันสะเทือนแบบแม่เหล็กแยกต่างหากซึ่งมีโครงสร้างรูปตัว V ที่ด้านล่างและติดตั้งปั๊มไฟฟ้าแบบสเปรย์กวนที่ส่วนบน ส่วนนี้เชื่อมต่อกับถังพักด้วยสายยาง และติดตั้งปืนฉีดแบบแมนนวลไว้ที่ด้านหน้าของถังพัก

ระบบมีการกวนแรง โครงสร้างรูปตัว V ช่วยให้มั่นใจได้ว่าผงแม่เหล็กไม่ตกตะกอนง่ายและสามารถปรับแรงดันสเปรย์ได้

ความจุ 20 ลิตร;

1.7. ระบบจ่ายไฟแบบแม่เหล็กและล้างอำนาจแม่เหล็ก:

อุปกรณ์ใช้วิธีการดึงดูดแม่เหล็ก AC ซึ่งเป็นอุปกรณ์จ่ายไฟแม่เหล็กอิสระสองชุด หม้อแปลงหลักสองตัวให้กระแสแม่เหล็กตามลำดับ เทคโนโลยีตัวแปลงโมดูลที่ควบคุมได้ใช้เพื่อควบคุมกระแสของวงจร และแรงดันไฟฟ้าแยกจะถูกส่งไปยังอิเล็กโทรดและขดลวด ขนาดสามารถปรับได้อย่างต่อเนื่องและมีการตั้งค่าตัวบ่งชี้เครื่องมือที่เกี่ยวข้อง สามารถตั้งค่ากระแสล่วงหน้าได้ และสัญญาณเตือนจะถูกแจ้งเตือนเมื่อกระแสไฟที่ตั้งไว้ล่วงหน้าไม่เพียงพอหรือเกินเพื่อป้องกันการตรวจจับที่ผิดพลาดและการตรวจจับที่พลาดไป และตรวจสอบให้แน่ใจว่าชิ้นงานได้รับความเข้มของสนามแม่เหล็กตามที่ระบุ AC พร้อมฟังก์ชันควบคุมเฟสการปิดเครื่องเพื่อรักษาสนามแม่เหล็กตกค้างให้เสถียร ซึ่งสามารถใช้สำหรับการตรวจจับข้อบกพร่องของสนามแม่เหล็กที่เหลือ

ด้วยฟังก์ชันการล้างอำนาจแม่เหล็กของวิธีการลดทอนแบบ AC

วัสดุของเส้นทางปัจจุบัน: แท่งทองแดงสีแดงทั้งหมดหรือสายทองแดง

1.8. ระบบควบคุมไฟฟ้า:

1) ระบบควบคุมไฟฟ้าควบคุมโดย OMRON PLC รวมถึงโมดูลที่ควบคุมได้และอุปกรณ์ป้องกัน อุปกรณ์ทริกเกอร์การปรับกระแส แอมป์มิเตอร์ ปุ่มควบคุมและไฟแสดงสถานะ กระบอกสูบ สามวาล์ว โซลินอยด์วาล์ว วาล์วควบคุมความดัน สวิตช์อากาศ รีเลย์กลาง อุปกรณ์ควบคุม เช่น คอนแทคเตอร์ AC เบรกเกอร์วงจรไฟฟ้าหลักพร้อมระบบป้องกันการโอเวอร์โหลด

2) ระบบควบคุมอินเทอร์เฟซสำหรับเครื่องจักร:

คอมพิวเตอร์ (ระบบอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร) จะควบคุมกระแสแม่เหล็ก เวลาการทำให้เป็นแม่เหล็ก การทำให้เป็นแม่เหล็ก ฯลฯ ซึ่งช่วยเพิ่มความแม่นยำในการตรวจจับได้อย่างมาก และสามารถทำการดำเนินการทีละขั้นตอนของการทำให้เป็นแม่เหล็ก การเลือกกระแสการดึงดูดล่วงหน้า และการติดตามได้โดยอัตโนมัติ

จอแสดงผลที่ตั้งโปรแกรมได้หน้าจอสัมผัสจะสื่อสารกับตัวควบคุมที่ตั้งโปรแกรมได้ PLC ผ่านอะแดปเตอร์เพื่อแสดงพารามิเตอร์หลักของระบบโดยตรง และตั้งรหัสผ่านผู้มีอำนาจและสามารถปรับพารามิเตอร์ภายในผู้มีอำนาจได้ การออกแบบหน้าจอ: หน้าแรก-ชื่อบริษัท การสัมผัสใดๆ ก็สามารถเข้าสู่หน้าจอหลักได้ - "เมนูหลัก", "หน้างาน", "บันทึกสัญญาณเตือน", "ข้อควรระวัง", "รูปคลื่นปัจจุบัน" แตะแต่ละปุ่มฟังก์ชันเพื่อสลับไปยังหน้าจอที่เกี่ยวข้องโดยอัตโนมัติ และสามารถจัดเก็บพารามิเตอร์กระบวนการของชิ้นงานทั่วไปต่างๆ ได้

สามารถตั้งค่ากระแสแม่เหล็กล่วงหน้าได้ และวงจรติดตามอัตโนมัติจะเกิดขึ้นผ่านระบบแสดงผลที่ตั้งโปรแกรมได้บนหน้าจอสัมผัส และข้อผิดพลาดระหว่างค่าที่เลือกไว้ล่วงหน้าและค่าปัจจุบันที่ส่งผ่านจริงคือ≤±3%.

ระบบมีฟังก์ชันวินิจฉัยข้อบกพร่องด้วยตนเอง กระแสเกิน กระแสต่ำ แรงดันอากาศผิดปกติ อุณหภูมิที่เพิ่มขึ้นมากเกินไปของวงจรหลัก สัญญาณเตือนด้วยเสียงและไฟ และหยุดทำงานโดยอัตโนมัติ

3) เปลือกอุปกรณ์ต่อสายดินได้อย่างน่าเชื่อถือ และความต้านทานของฉนวนของเครื่องทั้งหมดอยู่ที่≥2มโอห์ม.

4) อุปกรณ์มีการป้องกันความปลอดภัยที่สมบูรณ์และฟังก์ชั่นประสานและสัญญาณเตือน

5) แผนผังไฟฟ้า แผนภาพการเดินสายไฟ และวงจรจริงของอุปกรณ์ควรจะสอดคล้องกันอย่างสมบูรณ์

6) หน้าสัมผัส PLC มีรีเลย์กลางเพื่อป้องกันหน้าสัมผัส

7) การเดินสายของส่วนประกอบไฟฟ้าแต่ละชิ้นจะต้องมีเครื่องหมายหมายเลขสายไฟ และการเดินสายระหว่างส่วนประกอบแต่ละชิ้นจะมีแผงช่องสายไฟ

2. พารามิเตอร์ทางเทคนิคหลัก (หมายเหตุ: HWDC เป็นตัวย่อสำหรับ DC ครึ่งคลื่น)

*กระแสแม่เหล็ก AC:

  เส้นรอบวง 0-500A ปรับได้อย่างต่อเนื่องพร้อมการควบคุมเฟสการปิดเครื่อง

  แนวตั้ง 0--1000A (1000A*6T=6000AT) ปรับอย่างต่อเนื่อง พร้อมการควบคุมเฟสปิดเครื่อง

* วิธีการควบคุม: การเลือกล่วงหน้าและการชดเชยอัตโนมัติ

*อัตราการรีเฟรชการชดเชย: 0.02S/ครั้ง

*อัตราการโหลดชั่วคราว:≥25% เหมาะสำหรับงานต่อเนื่อง 7*24H

* ผลการล้างอำนาจแม่เหล็ก: การลดทอนการลดทอน DC ความถี่ต่ำพิเศษ, การล้างอำนาจแม่เหล็ก, remanence≤0.2MT ความถี่ล้างอำนาจแม่เหล็กที่ปรับได้

* วิธีการทำให้เป็นแม่เหล็ก: การทำให้เป็นแม่เหล็กตามเส้นรอบวงและการทำให้เป็นแม่เหล็กตามยาว, การทำให้เป็นแม่เหล็กแบบเส้นรอบวงและตามยาว

*อัตราข้อผิดพลาดปัจจุบันตามยาวรายสัปดาห์:≤±3%

* ระยะชัก: 0-200 มม

* เส้นผ่านศูนย์กลางภายในคอยล์: 100 มม

*แหล่งจ่ายไฟ: AC380V±10% 50HZ 40KVA (5S ทันที), ระบบห้าสายสามเฟส

*ขนาด: ยาว 1400*กว้าง 600*สูง 750

*ความไว: สามารถแสดงชิ้นทดสอบความไวประเภท (QQI) (30/100) เต็มวงกลมและกากบาทได้อย่างชัดเจน

*มาตรฐานอุตสาหกรรมการบินของสาธารณรัฐประชาชนจีน HB/Z72-1998 "การตรวจสอบอนุภาคแม่เหล็ก"

*ตรงตามมาตรฐาน JB/T8290-2011 ของ "เครื่องตรวจจับข้อบกพร่องอนุภาคแม่เหล็ก" ของกระทรวงอุตสาหกรรมเครื่องจักร และมาตรฐานอุตสาหกรรม HB/Z72-98
