รายละเอียดสินค้า:
|
| ประเภทโพรบ: | โพรบผลึกเดี่ยว / โพรบคริสตัลคู่ |
|---|

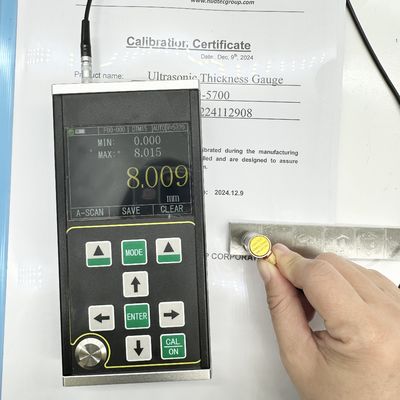

TG-5700 คือเครื่องวัดความหนาอัลตราโซนิกดิจิตอลความแม่นยำสูงแบบพกพารุ่นใหม่ที่มีความสามารถในการสแกน A/B เครื่องมือนี้ได้รับการออกแบบสำหรับวัสดุที่คลื่นอัลตราโซนิกแพร่กระจายด้วยความเร็วคงที่และสะท้อนจากพื้นผิวด้านหลังโดยใช้หลักการสะท้อนพัลส์ของการวัดความหนาอัลตราโซนิก ด้วยความละเอียดในการวัด 0.001 มม. และช่วงเริ่มต้นที่ 0.15 มม. (เหล็ก) จึงมอบความแม่นยำที่ยอดเยี่ยมสำหรับงานอุตสาหกรรม
เครื่องมือนี้ตรวจวัดเพลตและส่วนประกอบที่ผ่านการแปรรูปอย่างแม่นยำ ขณะเดียวกันก็ตรวจสอบการผอมบางที่เกิดจากการกัดกร่อนในท่อและภาชนะรับแรงดันภายในอุปกรณ์การผลิต การใช้งานครอบคลุมอุตสาหกรรมปิโตรเลียม เคมี โลหะวิทยา การต่อเรือ การบินและอวกาศ และพลังงาน
สอดคล้องกับข้อกำหนดการสอบเทียบสำหรับเครื่องวัดความหนาอัลตราโซนิก (JJF 1126-2004)
เหมาะสำหรับการวัดความหนาของโลหะ (เหล็ก เหล็กหล่อ อลูมิเนียม ทองแดง) พลาสติก เซรามิก แก้ว เรซิน ไฟเบอร์กลาส และตัวนำอัลตราโซนิกอื่นๆ
การวัดความหนาด้วยอัลตราโซนิกทำงานคล้ายกับการวัดคลื่นแสง พัลส์อัลตราโซนิกที่ปล่อยออกมาจากโพรบจะไปถึงวัตถุที่วัดได้ แพร่กระจายผ่านวัสดุ และสะท้อนจากส่วนต่อประสานของวัสดุกลับไปยังโพรบ ความหนาของวัสดุถูกกำหนดโดยการวัดเวลาการแพร่กระจายของอัลตราโซนิกผ่านวัสดุอย่างแม่นยำ
หมายเหตุ: บริษัทขอสงวนสิทธิ์ในการเปลี่ยนแปลงทางเทคนิคโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ประเภทโพรบ | โพรบคริสตัลเดี่ยว / โพรบคริสตัลคู่ |
| ช่วงการวัด (เหล็ก 45#) | 0.15 มม. - 1800 มม |
| บ่งชี้ความเสถียร | เทคโนโลยี Zero Crossing และ Multiple Echo ช่วยให้การวัดความหนาไม่ได้รับผลกระทบจากความแรงของเสียงสะท้อน ค่าสัมประสิทธิ์การลดทอนของวัสดุ อัตราขยาย และความสูงของเกต |
| ความถี่ในการวัด | 4เฮิร์ต, 8เฮิร์ต, 16เฮิร์ต |
| ปณิธาน | 0.1 มม., 0.01 มม., 0.001 มม. (0.01 นิ้ว, 0.001 นิ้ว, 0.0001 นิ้ว) |
| ความแม่นยำ | 0.001มม |
| เครื่องกำเนิดพัลส์ | การปล่อยคลื่นสี่เหลี่ยมเชิงลบพร้อมการจับคู่ความกว้างพัลส์และแรงดันไฟฟ้าอัตโนมัติ |
| ช่วงความเร็วเสียง | 400-19999ม./วินาที |
| บล็อกการสอบเทียบ | 4 มม. (เหล็ก) |
| ปิดเครื่องอัตโนมัติ | 5 นาที, 10 นาที, 20 นาที หรือปิดเครื่องด้วยตนเอง |
| การสอบเทียบโพรบ | การสอบเทียบจุดเดียว, การสอบเทียบหลายจุด |
| ได้รับ | การควบคุมอัตราขยายอัตโนมัติ, การควบคุมอัตราขยายแบบแมนนวล |
| ได้รับช่วง | 0-70dB |
| โหมดการตรวจจับ | ความถี่วิทยุ (RF), คลื่นครึ่งบวก (POS), คลื่นครึ่งลบ (NEG), คลื่นเต็ม (FULL) |
| โหมดการวัด | MB-E, EE, ME-E, บาง |
| โหมดตัวเลข | ค่าความหนา, อัตราความแตกต่าง/การลดลง, ค่าสูงสุด/ต่ำสุด |
| โหมด A-สแกน | มีอยู่ |
| โหมดสแกน B | มีอยู่ |
| ข้อบ่งชี้ของการมีเพศสัมพันธ์ | มีอยู่ |
| บ่งชี้แบตเตอรี่ | มีอยู่ |
| ภาษา | ภาษาอังกฤษ |
| หน่วย | มม./นิ้ว |
| การทำงานของเมนู | มีอยู่ |
| ฟังก์ชั่นซอฟต์แวร์ | การตั้งค่าเกตแบบไดนามิก, การแบลงก์, การแบลงก์เสียงสะท้อน, การหยุดเสียงสะท้อน, การแปลและการปรับขนาดเสียงสะท้อน |
| ฟังก์ชั่นการจัดเก็บ | ค่าความหนา 100,000 ค่า (100 กลุ่ม กลุ่มละ 1,000 ค่า) รูปคลื่น A-scan 500 รูป คลื่น B-scan 500 รูป |
| การอัพเกรดโปรแกรมโฮสต์ | มีอยู่ |
| แสดง | หน้าจอสี TFT-LCD ขนาด 3.5" QVGA (320×240) |
| การส่งข้อมูล | การสื่อสารแบบอนุกรม RS-232 และ USB |
| อุณหภูมิในการทำงาน | -10°C ถึง +50°C (ข้อกำหนดพิเศษ: -20°C) |
| แรงดันใช้งาน | แบตเตอรี่ AA สี่ก้อนพร้อมข้อความแจ้งแรงดันไฟฟ้าต่ำ |
| มิติโดยรวม | 204 x 100 x 36 (มม.) |
| น้ำหนักรวม | 310 กรัม (ไม่รวมแบตเตอรี่) |
| แบตเตอรี่ | แบตเตอรี่แห้ง AA จำนวน 4 ก้อน |
โพรบต่างๆ ที่มีความถี่ต่างกัน, โพรบเดี่ยว 8 มม./10 มม./12 มม., โพรบวัดความหนาอัลตราโซนิค TR, บล็อกลิ่มขั้นบันได และซอฟต์แวร์ข้อมูล PC
| ประเภทโพรบ | ความถี่ | ขนาด | พิสัย |
|---|---|---|---|
| TS400 โพรบคริสตัลคู่ | 10เมกะเฮิรตซ์ | 5มม | 0.5-50มม |
| TS500 โพรบคริสตัลคู่ | 5MHz | 5มม | 1.0-65มม |
| TS510 โพรบคริสตัลคู่ | 5MHz | 10มม | 1.0-500มม |
| DTM15 โพรบคริสตัลเดี่ยว | 15เมกะเฮิรตซ์ | 6มม | 0.15-22.5มม |
| DTM7.5 โพรบคริสตัลเดี่ยว | 7.5MHz | 6มม | 0.5-22.5มม |
| โพรบคริสตัลเดี่ยว DTM10 | 10เมกะเฮิรตซ์ | 6มม | 0.3-22.5มม |
| โพรบคริสตัลเดี่ยว DTM5 | 5MHz | 6มม | 1.0-22.5มม |
| BD510 โพรบคริสตัลเดี่ยว | 10เมกะเฮิรตซ์ | 10มม | 1-1000 มม |
| BD212 โพรบคริสตัลเดี่ยว | 2MHz | 12มม | 4-1800มม |
| สายเคเบิลโพรบคริสตัลคู่ | |||
| สายเคเบิลโพรบคริสตัลเดี่ยว | |||
แพคเกจการส่งออกมาตรฐานแคนตัน ตัวเลือกบรรจุภัณฑ์แบบกำหนดเองตามคำขอ
