รายละเอียดสินค้า:
|
| ประเภทโพรบ: | โพรบผลึกเดี่ยว / โพรบคริสตัลคู่ |
|---|

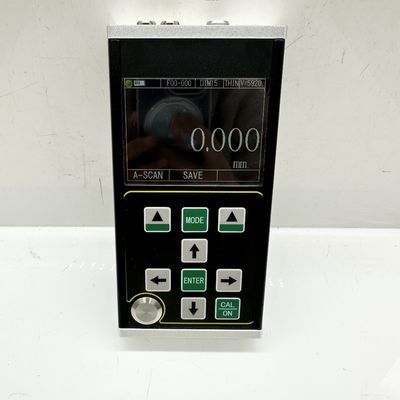

TG-5700 เครื่องวัดความหนาด้วยเสียงฉีดแม่นยําสูง
TG-5700 เป็นเครื่องวัดความหนาด้วยเสียงฉายดิจิตอลความแม่นยําสูง มือถือรุ่นใหม่ที่มีความสามารถในการสแกน A / Bการใช้หลักการสะท้อนกระแทกของการวัดความหนา ultrasonic, มันให้ความแม่นยําที่โดดเด่นกับความละเอียดการวัด 0.001mm และระยะบางเพียง 0.15mm (เหล็ก)
ภาพรวมสินค้า
อุปกรณ์ที่ทันสมัยนี้จะวัดแผ่นและส่วนประกอบที่ผ่านการแปรรูปอย่างแม่นยําในขณะที่ติดตามการลดลื่นที่เกิดจากการกัดกร่อนในท่อและภาชนะความดันในระหว่างการใช้งานโรงงานโลหะ, โครงการก่อสร้างเรือ, การบินอวกาศและอุตสาหกรรมพลังงาน. ตอบสนองกับนิติบุตรการปรับระดับสําหรับวัดความหนา ultrasonic (JJF 1126-2004).
ลักษณะหน้าที่หลัก
วัสดุที่ใช้ได้
เหมาะสําหรับวัดความหนาของโลหะ (เหล็ก, เหล็กเหล็ก, อลูมิเนียม, ทองแดง), พลาสติก, เซรามิกส์, แก้ว, ธ อร์, สายใยแก้ว, และผู้นําเสียงฉายอื่น ๆ
หลักการพื้นฐาน
การวัดความหนาของเสียงฉีดคล้ายกันกับการวัดคลื่นแสง. วงกระแทกเสียงฉีดที่ออกมาจากเครื่องสํารวจกระจายผ่านวัสดุและสะท้อนจากอินเตอร์เฟส.ความหนาของวัสดุถูกกําหนดโดยการวัดอย่างแม่นยําเวลาการกระจายเสียง ultrasonic ผ่านวัสดุ.
ปริมาตรการจําแนก
หมายเหตุ: บริษัทยึดสิทธิในการปรับเปลี่ยนทางเทคนิคโดยไม่ต้องแจ้งล่วงหน้า
ปริมาตร
รายละเอียด TG-5700
ประเภทเครื่องตรวจสอบ
โซนด์กระจกเดียว / โซนด์กระจกคู่
ระยะการวัด (เหล็ก 45#)
0.15 มิลลิเมตร - 1800 มิลลิเมตร
ความมั่นคงของการแสดง
การข้ามศูนย์และเทคโนโลยีเสียงสะท้อนหลายครั้งเพื่อความมั่นคงและความน่าเชื่อถือสูง
ความถี่ของการวัด
4Hz, 8Hz, 16Hz
การแก้ไข
0.1 มิลลิเมตร 0.01 มิลลิเมตร 0.001 มิลลิเมตร
ความถูกต้อง
0.001 มิลลิเมตร
เครื่องกําเนิดจังหวะ
การปล่อยคลื่นสี่เหลี่ยมลบที่มีการจับคู่ซอนด์อัตโนมัติ
ระยะความเร็วของเสียง
400-19999m/s
บล็อกการปรับ
4 มิลลิเมตร (เหล็ก)
การปิดอัตโนมัติ
5 นาที 10 นาที 20 นาที หรือปิดด้วยมือ
การปรับระดับเครื่องสํารวจ
การปรับขนาดจุดเดียว การปรับขนาดหลายจุด
ประโยชน์
การควบคุมการเพิ่มอัตโนมัติ การควบคุมการเพิ่มอัตโนมัติ (0-70dB)
รูปแบบการตรวจสอบ
ความถี่วิทยุ (RF) คลื่นครึ่งบวก (POS) คลื่นครึ่งลบ (NEG) คลื่นเต็ม (FULL)
ระบบการวัด
MB-E, E-E (การเคลือบเจาะ), ME-E (เสียงสะท้อนหลายเสียง), THIN (ผนังบาง)
รูปแบบเลข
ค่าความหนา ความแตกต่าง/อัตราการลด, ค่าสูงสุด/ต่ําสุด
โหมดสแกน A
มี
โหมด B-scan
มี
อัตราการใช้งาน
มี
สัญญาณแบตเตอรี่
มี
ภาษา
อังกฤษ
หน่วย
mm/นิ้ว
การทํางานของเมนู
มี
ฟังก์ชันของซอฟต์แวร์
การตั้งค่าประตูแบบไดนามิก, การลดค่า, การลดค่าสะท้อนเสียง, การจําหน่ายเสียงสะท้อนเสียง, การแปลและการปรับขนาด
ฟังก์ชันการเก็บ
100,000 ค่าความหนา (100 กลุ่ม), 500 รูปแบบคลื่น A-scan, 500 รูปแบบคลื่น B-scan
อัพเกรดโปรแกรมโฮสต์
มี
การแสดง
3.5" QVGA (320×240) สีจอ TFT-LCD
การส่งข้อมูล
การสื่อสารลําดับ RS-232 และ USB
อุณหภูมิการทํางาน
-10°C ถึง +50°C (ความต้องการพิเศษ: -20°C)
โลตติจ์ทํางาน
แบตเตอรี่ AA จํานวน 4 แบตเตอรี่
ขนาดรวม
204 x 100 x 36 (มิลลิเมตร)
น้ําหนักรวม
310 กรัม (ไม่มีแบตเตอรี่)
แบตเตอรี่
4 แบตเตอรี่ AA ที่แห้ง

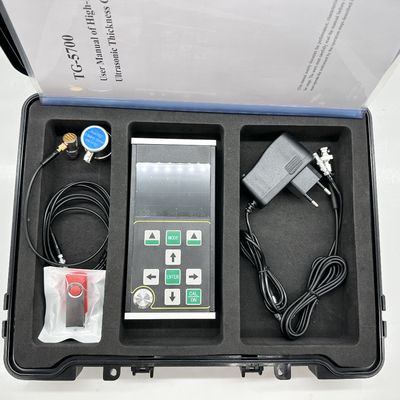

การจัดส่งตามมาตรฐาน
อุปกรณ์เสริมทางเลือก
การบรรจุ
พัสดุการส่งออกแบบมาตรฐาน กานตัน
เครื่องตรวจสอบแบบเลือก
รูปแบบเครื่องสํารวจ
ความถี่
ขนาด
ระยะทาง
TS400 โซนด์ระดับกระจกคู่
10MHz
5 มม
0.5-50 มิลลิเมตร
TS500 โซนด์ระดับกระจกคู่
5MHz
5 มม
1.0-65 มิลลิเมตร
TS510 โซนด์ระดับกระจกคู่
5MHz
10 มม.
1.0-500 มิลลิเมตร
DTM15 โซนด์คริสตัลเดียว
15MHz
6 มม.
0.15-22.5 มิลลิเมตร
DTM7.5 โซนด์คริสตัลเดียว
7.5MHz
6 มม.
0.5-22.5 มิลลิเมตร
DTM10 โซนด์คริสตัลเดียว
10MHz
6 มม.
0.3-22.5 มิลลิเมตร
DTM5 โซนด์กระจกเดียว
5MHz
6 มม.
1.0-22.5 มิลลิเมตร
BD510 โซนด์คริสตัลเดียว
10MHz
10 มม.
1-1000 มม
BD212 โซนดระดับคริสตัลเดียว
2MHz
12 มม.
4-1800 มม.
สายสัญลักษณ์แครสตัลสองสาย
-
สายสัญจรสัญจรเดียว
-
