รายละเอียดสินค้า:
|
| ประเภทโพรบ: | โพรบผลึกเดี่ยว / โพรบคริสตัลคู่ |
|---|

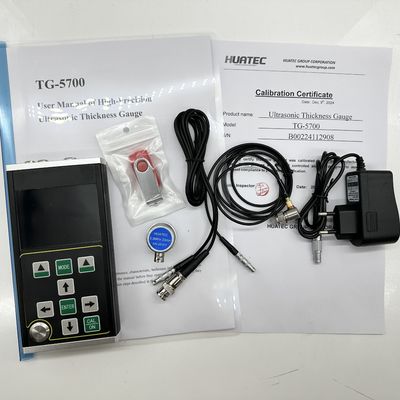

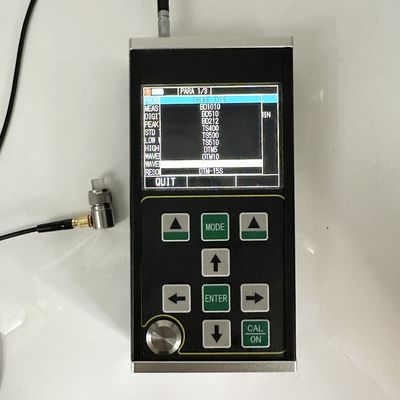

TG-5700 เป็นเครื่องวัดความหนาอัลตราโซนิคแบบดิจิตอลความแม่นยำสูงแบบพกพาพร้อมการสแกน A/B ใช้หลักการวัดความหนาอัลตราโซนิกโดยอาศัยการสะท้อนของพัลส์ เหมาะสำหรับการวัดความหนาของวัสดุที่สามารถทำให้คลื่นอัลตราโซนิกแพร่กระจายในวัสดุด้วยความเร็วคงที่และรับการสะท้อนกลับจากด้านหลัง ความละเอียดในการวัดคือ 0.001 มม. และช่วงการวัดมีความบางเพียง 0.15 มม. (เหล็ก)
ผลิตภัณฑ์นี้สามารถวัดเพลตและชิ้นส่วนที่ผ่านการแปรรูปได้อย่างแม่นยำ ในทางกลับกัน สามารถตรวจสอบระดับการบางลงของท่อและภาชนะรับความดันในอุปกรณ์การผลิตหลังการกัดกร่อนระหว่างการใช้งาน สามารถใช้ในอุตสาหกรรมปิโตรเลียม อุตสาหกรรมเคมี โลหะวิทยา การต่อเรือ การบินและอวกาศ พลังงาน และสาขาอื่นๆ
ผลิตภัณฑ์นี้เป็นไปตามมาตรฐานต่อไปนี้: ข้อกำหนดการสอบเทียบสำหรับเกจวัดความหนาอัลตราโซนิก (JJF 1126-2004)
เหมาะสำหรับการวัดความหนาของโลหะ (เช่น เหล็ก เหล็กหล่อ อลูมิเนียม ทองแดง ฯลฯ) พลาสติก เซรามิก แก้ว เรซิน ใยแก้ว และตัวนำอัลตราโซนิกที่ดีอื่นๆ
หลักการวัดความหนาของอัลตราโซนิคนั้นคล้ายคลึงกับการวัดคลื่นแสง พัลส์อัลตราโซนิกที่ปล่อยออกมาจากโพรบจะไปถึงวัตถุที่วัดและแพร่กระจายในวัตถุ เมื่อไปถึงส่วนต่อประสานวัสดุ มันก็จะสะท้อนกลับไปยังโพรบ ความหนาของวัสดุที่วัดได้ถูกกำหนดโดยการวัดเวลาการแพร่กระจายของอัลตราโซนิกในวัสดุอย่างแม่นยำ
หมายเหตุ: บริษัทขอสงวนสิทธิ์ในการเปลี่ยนแปลงทางเทคนิคโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
| รายการ | ทีจี-5700 |
|---|---|
| ประเภทโพรบ | โพรบคริสตัลเดี่ยว / โพรบคริสตัลคู่ |
| ช่วงการวัด (เหล็ก 45#) | 0.15 มม. - 1800 มม |
| บ่งชี้ความเสถียร | มีการใช้เทคโนโลยี Zero Crossing และ Multiple Echo เพื่อให้แน่ใจว่าค่าการวัดความหนาจะไม่ได้รับผลกระทบจากความแรงของเสียงก้อง ค่าสัมประสิทธิ์การลดทอนของวัสดุ อัตราขยายและความสูงของเกต ตลอดจนมีเสถียรภาพและความน่าเชื่อถือในการวัดสูง |
| ความถี่ในการวัด | 4เฮิร์ต, 8เฮิร์ต, 16เฮิร์ต |
| ปณิธาน | 0.1 มม. 0.01 มม. 0.001 มม. (0.01 นิ้ว 0.001 นิ้ว 0.0001 นิ้ว) |
| ความแม่นยำ | 0.001มม |
| เครื่องกำเนิดพัลส์ | มีการนำการปล่อยคลื่นสี่เหลี่ยมเชิงลบมาใช้ และความกว้างของพัลส์และแรงดันไฟฟ้าจะถูกจับคู่กับโพรบโดยอัตโนมัติ |
| ช่วงความเร็วเสียง | 400-19999ม./วินาที |
| บล็อกการสอบเทียบ | 4 มม. (เหล็ก) |
| ปิดเครื่องอัตโนมัติ | คุณสามารถเลือก 5 นาที, 10 นาที, 20 นาที และการปิดเครื่องด้วยตนเอง |
| การสอบเทียบโพรบ | การสอบเทียบจุดเดียว การสอบเทียบหลายจุด |
| ได้รับ | การควบคุมอัตราขยายอัตโนมัติ, การควบคุมอัตราขยายแบบแมนนวล |
| ได้รับช่วง | 0~70dB |
| โหมดการตรวจจับ | ความถี่วิทยุ (RF), คลื่นครึ่งบวก (POS), คลื่นครึ่งลบ (NEG), เต็มคลื่น (FULL) |
| โหมดการวัด | (1) MB-E: โหมดการวัดตามเวลาการขนส่งจากเสียงสะท้อนเริ่มต้นไปยังเสียงสะท้อนด้านล่างแรก (2) EE: โหมดการวัดการเคลือบการเจาะ, Em-En echo โดยพลการเป็นทางเลือก; (3) ME-E: โหมดการวัดเสียงสะท้อนหลายแบบ; (4) THIN: โหมดการวัดผนังบาง; |
| โหมดตัวเลข | โหมดค่าความหนา, โหมดอัตราความแตกต่าง / การลดลง, โหมดค่าสูงสุด / ต่ำสุด |
| โหมด A-สแกน | มีอยู่ |
| โหมดสแกน B | มีอยู่ |
| ข้อบ่งชี้การเชื่อมต่อ | มีอยู่ |
| บ่งชี้แบตเตอรี่ | มีอยู่ |
| ภาษา | ภาษาอังกฤษ |
| หน่วย | มม./นิ้ว |
| การทำงานของเมนู | มีอยู่ |
| ฟังก์ชั่นซอฟต์แวร์ | การตั้งค่าไดนามิกเกต การตั้งค่าการตัดเสียงสะท้อน (ว่างเปล่า) การตั้งค่าการตัดเสียงสะท้อน (E-blank) การหยุดเสียงสะท้อน การแปลเสียงสะท้อน และการปรับขนาด |
| ฟังก์ชั่นการจัดเก็บ | สามารถจัดเก็บความหนาได้ 100,000 กลุ่ม (100 กลุ่ม, 1,000 กลุ่มในแต่ละกลุ่ม), รูปคลื่น A-scan 500 กลุ่ม และรูปคลื่น B-scan 500 กลุ่มในเวลาเดียวกัน |
| การอัพเกรดโปรแกรมโฮสต์ | มีอยู่ |
| แสดง | หน้าจอสี TFT-LCD ขนาด 3.5 นิ้ว QVGA (320 × 240) |
| การส่งข้อมูล | รองรับการสื่อสารแบบอนุกรม RS-232 และ USB เพื่อส่งข้อมูลไปยังคอมพิวเตอร์ |
| อุณหภูมิในการทำงาน | -10°C~＋50°C; ด้วยข้อกำหนดพิเศษ สามารถเข้าถึง - 20 ℃; |
| แรงดันใช้งาน | ต้องใช้แบตเตอรี่ AA เบอร์ 5 จำนวน 4 ก้อน เมื่อพลังงานไม่เพียงพอ จะมีการแจ้งเตือนแรงดันไฟฟ้าต่ำ |
| มิติโดยรวม | 204 x 100 x 36 (มม.) |
| น้ำหนักรวม | 310 กรัม (ไม่รวมแบตเตอรี่) |
| แบตเตอรี่ | แบตเตอรี่แห้ง AA จำนวน 4 ก้อน |
บรรจุภัณฑ์: แพคเกจการส่งออกมาตรฐาน ตำบล
| แบบอย่าง | ความถี่ | ขนาด | พิสัย |
|---|---|---|---|
| TS400 โพรบคริสตัลคู่ | 10เมกะเฮิร์ตซ์ | 5มม | 0.5-50มม |
| TS500 โพรบคริสตัลคู่ | 5เมกะเฮิร์ตซ์ | 5มม | 1.0-65มม |
| TS510 โพรบคริสตัลคู่ | 5เมกะเฮิร์ตซ์ | 10มม | 1.0-500มม |
| DTM15 โพรบคริสตัลเดี่ยว | 15 เมกะเฮิรตซ์ | 6มม | 0.15-22.5มม |
| DTM7.5 โพรบคริสตัลเดี่ยว | 7.5เมกะเฮิรตซ์ | 6มม | 0.5-22.5มม |
| โพรบคริสตัลเดี่ยว DTM10 | 10Mh | 6มม | 0.3-22.5มม |
| โพรบคริสตัลเดี่ยว DTM5 | 5ม | 6มม | 1.0-22.5มม |
| BD510 โพรบคริสตัลเดี่ยว | 10Mh | 10มม | 1-1000 มม |
| BD212 โพรบคริสตัลเดี่ยว | 2MHz | 12มม | 4-1800มม |
| สายเคเบิลโพรบคริสตัลคู่ | - | - | - |
| สายเคเบิลโพรบคริสตัลเดี่ยว | - | - | - |
