HPA-620PRT Multi-function PA UT TOFD TFM เครื่องทดสอบ Ultrasonic สําหรับการตรวจสอบวัสดุประกอบ

HPA-620PRT เครื่องทดสอบอัลตราโซนิกแบบหลายฟังก์ชัน PA UT TOFD TFM สำหรับการตรวจสอบวัสดุคอมโพสิตสลักเกลียวเชื่อม

HUATEC HPA-620PRT เป็นเครื่องตรวจจับข้อบกพร่องแบบ Phased Array แบบพกพา 32:128PR ที่พัฒนาขึ้นใหม่

มาพร้อมกับโมดูลการตรวจสอบอัลตราโซนิกแบบดั้งเดิม โมดูล TOFD โมดูล Phased Array แบบดั้งเดิม และโมดูลสร้างภาพ TFM รองรับการสแกน TOFD และ Phased Array พร้อมกัน รวมถึงหัววัดแบบคู่ ด้วยหน้าจอสัมผัสที่กันน้ำและกันน้ำมัน และความสามารถในการบันทึกข้อมูลการทดสอบตลอดกระบวนการ HUATEC HPA-620PRT เป็นเครื่องตรวจจับข้อบกพร่อง TFM Phased Array อัจฉริยะขั้นสูงพร้อมฟังก์ชัน C scan

พารามิเตอร์:

ขอบเขต:

การตรวจสอบรอยเชื่อมแบบดั้งเดิม

การตรวจสอบ C-scan วัสดุคอมโพสิตแบบ Phased Array

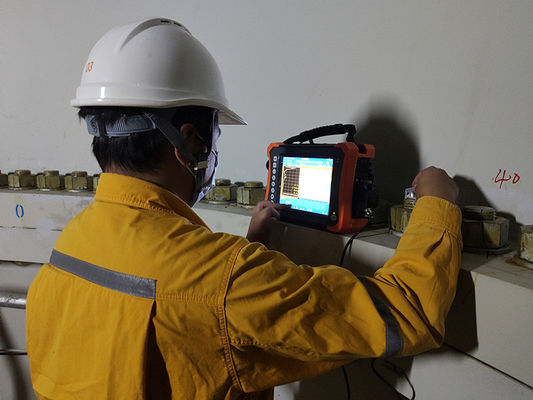

การตรวจสอบสลักเกลียวและท่อเกลียว

การตรวจสอบข้อต่อ PE

โซลูชันสำหรับการตรวจสอบรอยเชื่อมท่อขนาดเล็ก

คุณสมบัติ:

ช่องทางการตรวจสอบ

• โมดูล Phased Array 38:128PR
• โมดูลสร้างภาพ TFM
• การสแกน TOFD และ Phased Array พร้อมกัน
• รองรับหัววัดแบบคู่
• TOFD 2 ช่องสัญญาณ; การทดสอบอัลตราโซนิกแบบดั้งเดิม 2 ช่องสัญญาณ

ฟังก์ชันการทำงานของ HPA-620PRT ตอบสนองความต้องการที่หลากหลายของผู้ใช้ได้อย่างดีเยี่ยม

โมดูล Phased Array

• การตรวจสอบ TFM คลื่นตามยาว; การตรวจสอบ TFM คลื่นตามขวาง
• การตรวจสอบรอยเชื่อมชนแบบ TFM; การตรวจสอบรอยเชื่อมชนแบบดั้งเดิม; การตรวจสอบรอยเชื่อมชนแบบดั้งเดิม (พร้อมการสแกน TOFD และ Phased Array พร้อมกัน)
• การตรวจสอบ C-scan TFM และการตรวจสอบ C-scan แบบดั้งเดิมสำหรับแผ่น
• การตรวจสอบ TFM และการตรวจสอบแบบดั้งเดิมสำหรับสลักเกลียว
• การตรวจสอบการกัดกร่อนแบบ TFM; การตรวจสอบการกัดกร่อนแบบดั้งเดิม
• การตรวจสอบ TKY

โมดูล TOFD

• การตั้งค่าพารามิเตอร์ขั้นตอน; การตั้งค่าพารามิเตอร์หัววัดและลิ่ม

ผู้ใช้สามารถคำนวณพารามิเตอร์ที่เกี่ยวข้องตามพารามิเตอร์หัววัดและขั้นตอน รวมถึง: PCS, ความครอบคลุมการสแกน, ความครอบคลุมฐาน, มุมลำแสงที่รวมอยู่.

จอแสดงผล

• HPA-620PRT ติดตั้งหน้าจอ TFT เกรดอุตสาหกรรมขนาด 10.4 นิ้ว พร้อมการทำงานแบบสัมผัส ให้การแสดงผลที่เหมาะสมที่สุดภายใต้แสงจ้าและกลางแจ้ง

การออกแบบขั้นตอน

• HPA-620PRT นำเสนอโมเดลจำลองกระบวนการ และยังสามารถสร้างโมเดลได้โดยการนำเข้ามิติของวัตถุผ่านซอฟต์แวร์ CAD ปรับแต่งกระบวนการตรวจสอบเฉพาะของผู้ใช้และให้บริการแบบครบวงจรสำหรับโซลูชันเต็มรูปแบบ
