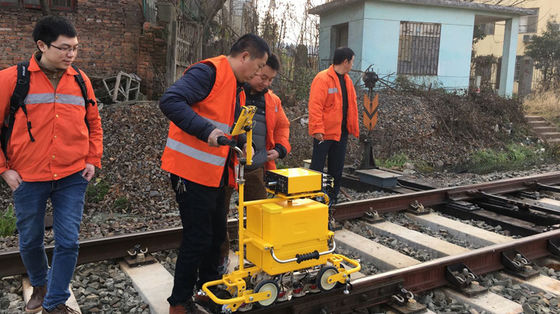

FD-GT-20 เครื่องตรวจจับข้อบกพร่องรางแบบพกพา ติดตั้งบนรถเข็น มาตรฐาน TB/T 2340-2012 อุปกรณ์ทดสอบข้อบกพร่องราง
เครื่องตรวจจับข้อบกพร่องราง HUATEC FD-GT-20 เป็นผลิตภัณฑ์ดิจิทัลเต็มรูปแบบรุ่นที่สามของ Goworld พร้อมจอแสดงผลสี TFT และรถเข็นน้ำหนักเบาสำหรับระบบราง ตามมาตรฐาน UT Rail Tester TB/T 2340-2012 ที่ออกโดยกระทรวงรถไฟ (จีน) อุปกรณ์นี้สามารถทำงานตรวจจับรางประเภท 43~75 กก./ม. เหมาะสำหรับรถไฟ รถไฟความเร็วสูง และรถไฟใต้ดินข้อมูลจำเพาะทางเทคนิคช่องสัญญาณ10 ช่อง: 9 ช่องตรวจจับ และ 1 ช่องสอบเทียบ
ประเภทหัววัด
| หัววัดแบบคู่มุมต่างๆ ด้วยความถี่ระหว่าง 2 - 2.5 MHz รวมถึงหัววัด 6 ตัวมุม 70°, หัววัด 2 ตัวมุม 37°, และหัววัด 1 ตัวมุม 0° |
ขั้วต่อ |
| BNC |
การจัดเรียงหัววัดและพื้นที่ตรวจจับ |
| การตรวจจับความเสียหายที่ครอบคลุมในส่วนสำคัญทั้งหมดของราง ได้แก่: |
หัววัด 2 ตัวมุม 70° สแกนด้านซ้ายของหัวราง |
| หัววัด 2 ตัวมุม 70° สแกนตรงกลางหัวราง |
หัววัด 2 ตัวมุม 70° สแกนด้านขวาของหัวราง
หัววัด 2 ตัวมุม 37° สแกนเอวราง (รอยร้าวสกรูและรอยร้าวเฉียงอื่นๆ)
หัววัด 1 ตัวมุม 0° สแกนหัวราง เอวราง ก้นราง รอยร้าวแนวนอนรูสกรู
ช่วงความถี่
1.5MHz~3.0MHz
อัตราขยาย
|
| 0~80dB |
การปฏิเสธสัญญาณรบกวน |
| ปิด, สูง |
ช่วงไดนามิก |
| ไม่น้อยกว่า 16dB เมื่อตั้งค่าการปฏิเสธสัญญาณรบกวนต่ำสุด, 2~6dB เมื่อตั้งค่าการปฏิเสธสัญญาณรบกวนสูงสุด |
PRF |
| 400Hz ต่อช่องสัญญาณ |
โหมดการแสดงผล |
| A-scan, B-scan, A+B scan |
ช่วงการตรวจจับ |
| สามารถปรับได้ด้วยตนเองหรืออัตโนมัติตามประเภทรางที่เลือก |
ข้อผิดพลาดของตัวลดทอนสัญญาณ |
| ข้อผิดพลาดในการทำงานต่อ 12dB ไม่เกิน ±1dB |
ข้อผิดพลาดเชิงเส้นแนวตั้ง |
| ≤1% |
ข้อผิดพลาดเชิงเส้นแนวนอน |
| ≤15% |
แบนด์แอมพลิฟายเออร์ |
| -3dB 1.5MHz~3.0MHz |
ช่วงการปิดกั้น |
| ไม่เกิน 20 มม. |
ผลกระทบของสถานะการกดสัญญาณต่อผลการวัด |
| เมื่อการกดสัญญาณของเครื่องมืออยู่ในสถานะต่างๆ ความแตกต่างของแอมพลิจูดคือ 10 dB±2 dB การเปลี่ยนแปลง ΔM ของความแตกต่างระหว่างเสียงสะท้อนสองครั้งต้องไม่เกิน 2 dB |
ผลกระทบของแรงดันไฟฟ้าในการทำงานต่อความสูงของเสียงสะท้อนและความไวในการตรวจจับข้อบกพร่อง (สัญญาณเตือน) ของเครื่องตรวจจับข้อบกพร่อง |
| ภายในช่วงแรงดันไฟฟ้าในการทำงานที่กำหนด ตำแหน่งเกตและระดับสัญญาณเตือนของเครื่องตรวจจับข้อบกพร่องไม่ควรมีการเปลี่ยนแปลงอย่างมีนัยสำคัญ และการเปลี่ยนแปลงของแอมพลิจูดเสียงสะท้อน ΔNd และการเปลี่ยนแปลงความไวในการตรวจจับ (สัญญาณเตือน) ΔSd ต้องไม่เกิน 1 dB |
ข้อผิดพลาดในการสุ่มตัวอย่างดิจิทัล |
| การเปลี่ยนแปลงแอมพลิจูดสัญญาณสูงสุดถึงต่ำสุดไม่ควรเกิน ±5% ของความสูงหน้าจอ |
เวลาตอบสนองของเครื่องตรวจจับข้อบกพร่องดิจิทัล |
| เวลาตอบสนองของเครื่องตรวจจับข้อบกพร่องดิจิทัลต้องไม่เกิน 5ms |
ลักษณะระยะทาง-แอมพลิจูด |
| หัววัดคลื่นตามขวางตรวจจับรูตามขวางที่มีรูรับแสงเท่ากันและเส้นทางเสียงต่างกัน หัววัด 0° ตรวจจับรูแบนขนาดใหญ่ที่มีเส้นทางเสียงต่างกัน และความแตกต่าง ΔW ของความสูงคลื่นสะท้อนต้องเป็นไปตามข้อกำหนดดังนี้: |
หัววัด 0°: ΔW ≤ 12dB ในช่วงความลึก 20 มม. ถึงช่วงสูงสุดของเส้นโค้งลักษณะระยะทาง-แอมพลิจูด; ΔW ≤ 8dB ในช่วงจากจุดสูงสุดของเส้นโค้งลักษณะระยะทาง-แอมพลิจูด ถึงความลึก 150 มม.: |
|
หัววัด 37°: ΔW≤12dB ในช่วงความลึก 20 มม. ถึงช่วงสูงสุดของเส้นโค้งลักษณะระยะทาง-แอมพลิจูด; ΔW≤8dB ในช่วงจากจุดสูงสุดของเส้นโค้งลักษณะระยะทาง-แอมพลิจูด ถึงความลึก 150 มม.:
หัววัด 70°: ΔW ≤ 12 dB ในช่วง 10 มม. ถึง 70 มม. ที่สอดคล้องกับความลึกในการตรวจจับ
|
SNR
หัววัด 0°: ตรวจจับพื้นผิวด้านล่างบนบล็อกทดสอบ เมื่อความสูงคลื่นถึง 80% ส่วนเผื่อความไวคงที่ต้องมากกว่าหรือเท่ากับ 24 dB; อัตราส่วนสัญญาณต่อสัญญาณรบกวนต้องไม่น้อยกว่า 16 dB
หัววัด 37°: ตรวจจับรูสกรูและรอยร้าวบน 3 มม. ที่มุม 37° บนบล็อกทดสอบ ทำให้คลื่นสองคลื่นเท่ากัน เมื่อความสูงคลื่นถึง 80% ส่วนเผื่อความไวคงที่ต้องมากกว่าหรือเท่ากับ 22dB; อัตราส่วนสัญญาณต่อสัญญาณรบกวนต้องไม่น้อยกว่า 8dB
หัววัด 70°: บนบล็อกทดสอบ ใช้คลื่นที่สองตรวจจับรูแบนขนาดเส้นผ่านศูนย์กลาง 4 มม. เมื่อความสูงคลื่นถึง 80% ส่วนเผื่อความไวคงที่ต้องมากกว่าหรือเท่ากับ 20dB; อัตราส่วนสัญญาณต่อสัญญาณรบกวนต้องไม่น้อยกว่า 10dB
|
| ส่วนเผื่อความไว |
หัววัด 0°: ตรวจจับพื้นผิวด้านล่าง 110 มม. ของบล็อกทดสอบ เมื่อคลื่นสูงถึง 80% ส่วนเผื่อความไวต้องไม่น้อยกว่า 36dB
หัววัด 37° และ 70°: ตรวจจับรูตามขวางขนาด Φ3×65 บนบล็อกทดสอบ ส่วนเผื่อความไวต้องไม่น้อยกว่า 40dB เมื่อคลื่นสูงถึง 80%
ความสามารถในการตรวจจับข้อบกพร่องแบบไดนามิก (ความสามารถในการตรวจจับข้อบกพร่อง)
|
| ด้วยหัววัดเฉพาะสำหรับราง 0°, 37°, 70° สามารถค้นหาข้อบกพร่องด้วยตนเองทั้งหมดบนบล็อกทดสอบรางเปรียบเทียบ ยกเว้นรอยร้าวที่เอียงลง 15° และออกสัญญาณเตือนที่สอดคล้องกัน |
โหมดปรับเกตเตือน
สามารถปรับตำแหน่งเริ่มต้น ความกว้าง และระดับของเกตเตือนได้ด้วยตนเอง
|
| โหมดเตือน |
เตือนแบบเรียลไทม์ (เตือนคลื่นเข้าและเตือนคลื่นหาย) |
| เตือนคลื่นคู่รูสกรู |
เตือนหน่วงเวลาหนึ่งในสอง |
| สัญญาณเตือน |
โหมดเตือนด้วยเสียงและแสง สามารถปรับระดับเสียงและความถี่ของการเตือนได้
การวัดรูปคลื่น
วัดและแสดงเส้นทางเสียงคลื่นสูงสุด ระยะทางแนวนอนและแนวตั้งในเกตโดยอัตโนมัติ
|
| เส้นโค้งอัตราขยาย |
ผู้ใช้สามารถปรับเส้นโค้งอัตราขยาย (8 จุด) ได้ตามความต้องการจริง |
| บันทึกการตรวจจับข้อบกพร่อง |
บันทึกข้อมูลทั้งหมด (สูงสุด 50 กม.) สามารถส่งออกและเล่นข้อมูลซ้ำได้ |
| วิธีการป้อนข้อมูลการทำงาน |
ป้อนข้อมูลผ่านหน้าจอสัมผัส |
| จอแสดงผล |
ความละเอียด 1280×800 |
| หน้าจอสัมผัส |
แบบคาปาซิทีฟ แข็งแรงทนทาน ป้องกันรอยขีดข่วน |
| รองรับการเขียนด้วยลายมือ |
พอร์ต |
| USB 2.0 |
LAN 100Mbps
WIFI 802.11 a/b/g/n
|
| bluetooth BT 4.0 |
แหล่งจ่ายไฟ
DC 12V (แบตเตอรี่ลิเธียม)
เวลาทำงาน
≥8 ชม.
|
| ความจุถังน้ำ |
≥20 ลิตร |
| ความแม่นยำในการแสดงผลภาพ B |
ทั้งแกนตั้งและแกนนอนคือ 2 มม. |
| ความแม่นยำของวงล้อรหัส |
2 มม. |
| ความเร็วในการตรวจจับข้อบกพร่อง |
สูงสุด 5.0 กม./ชม. |
| อุณหภูมิทำงาน |
-15℃~45℃ |
| ขนาด |
ขนาดโดยรวมของรถเข็นในสภาพการทำงานประมาณ 780 มม. × 290 มม. × 1006 มม. |
| น้ำหนัก |
โครงรถเข็นประมาณ 24 กก.; เครื่องมือวัดอัลตราโซนิกประมาณ 2.4 กก.; แบตเตอรี่เครื่องมือ 830 กรัม; เทอร์มินัลการทำงาน (แท็บเล็ตคอมพิวเตอร์กันน้ำกันฝุ่นกันกระแทก) 730 กรัม; รถเข็นพร้อมหัววัด 5 ชุด ประมาณ 1.4 กก. |
| 1. แนะนำเครื่องตรวจจับข้อบกพร่องรางอัลตราโซนิกดิจิทัล FD-GT-20 |
เครื่องตรวจจับข้อบกพร่องราง FD-GT-20 เป็นผลิตภัณฑ์ดิจิทัลเต็มรูปแบบรุ่นที่สามของ HUATEC Group พร้อมจอแสดงผลสี TFT และรถเข็นน้ำหนักเบาสำหรับระบบราง ตามมาตรฐาน UT Rail Tester TB/T 2340-2012 ที่ออกโดยกระทรวงรถไฟ (จีน) อุปกรณ์นี้สามารถทำงานตรวจจับรางประเภท 43~75 กก./ม. ได้อย่างมีประสิทธิภาพ สามารถตรวจจับข้อบกพร่องต่างๆ ที่หัว ลำตัว และ |
| หน้าแปลน |
ของราง เหมาะสำหรับรถไฟ รถไฟความเร็วสูง และรถไฟใต้ดิน |
เครื่องมือนี้ใช้โหมดโฮสต์อัลตราโซนิก + เทอร์มินัลการทำงาน และเชื่อมต่อผ่าน Wi-Fi ไร้สาย ในขณะที่ปรับปรุงประสบการณ์การใช้งานของลูกค้า ฟังก์ชันอินเทอร์เน็ตพลัสของเครื่องมือสามารถขยายเพื่อรองรับฟังก์ชันที่หลากหลาย เช่น การแยกการตรวจจับระหว่างมนุษย์กับเครื่องจักร การส่งข้อมูลออนไลน์ การจัดเก็บข้อมูลแบบเรียลไทม์ GPS การจัดเก็บข้อมูลบนคลาวด์ ฯลฯ และคุณสามารถปรับแต่งเทอร์มินัลการทำงานอัลตราโซนิกของคุณเองได้ตามความต้องการของลูกค้า
2. คุณสมบัติ(1) โครงรถเข็นกะทัดรัด ทนทาน และบำรุงรักษาง่าย;(2) ถังน้ำกล่องเครื่องมือแบบรวมความจุสูง;
(3) ตัวยึดหัววัดแบบยกในตัว หัววัดถอดและเปลี่ยนได้ง่าย;
(4) ขนาดเล็กและพกพาสะดวก พร้อมแผงสัมผัสอุตสาหกรรมกันน้ำกันฝุ่นกันกระแทก;
(5) ตัวบ่งชี้ประสิทธิภาพที่ยอดเยี่ยม สอดคล้องกับมาตรฐานที่เกี่ยวข้อง;
(6) รองรับการระบุตำแหน่ง GPS การจัดเก็บข้อมูลบนคลาวด์ การรู้จำเสียงอัตโนมัติ และฟังก์ชันอื่นๆ;
(7) แอปพลิเคชันที่ใช้งานได้จริงซึ่งตอบสนองความต้องการในการตรวจจับข้อบกพร่อง

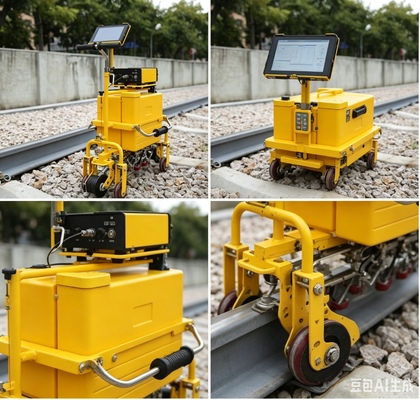

3. โครงสร้างภายนอกของรถเข็น
4. โครงสร้างภายนอกของเครื่องมือ
เครื่องมือมีขนาดเล็กและพกพาสะดวก ขนาดโดยรวม: 94X222X225 มม. น้ำหนักสุทธิประมาณ 1.8 กก.
5.
ถังน้ำกล่องเครื่องมือแบบรวมความจุสูง
ถังน้ำพลาสติก บรรจุน้ำได้ 20 ลิตร
6. ตัวยึดหัววัดแบบรวม
หัววัดทั้งหมดจะถูกปิดที่ด้านล่างของรถเข็น ซึ่งสามารถยกขึ้นหรือถอดออกได้ทีละชิ้น และหัววัดสามารถถอดและเปลี่ยนได้สะดวกยิ่งขึ้น7. แท็บเล็ตอุตสาหกรรมกันน้ำกันฝุ่นกันกระแทก
แท็บเล็ตหน้าจอสัมผัสอุตสาหกรรมกันน้ำกันฝุ่นกันกระแทก
8. ซอฟต์แวร์แอปพลิเคชันตรวจจับข้อบกพร่องเฉพาะของเครื่องมือ
สำหรับลักษณะการทำงานของแผงสัมผัส ซอฟต์แวร์แอปพลิเคชันที่ออกแบบมาเป็นพิเศษทำให้การเลือกฟังก์ชันและการปรับพารามิเตอร์ง่ายขึ้น
9. ซอฟต์แวร์เล่นข้อมูลการตรวจจับข้อบกพร่องด้วยคอมพิวเตอร์
ความเร็วในการเล่นข้อมูลปรับได้ รองรับการเล่นอัจฉริยะ การคัดกรองเหตุการณ์ สถิติ การค้นหาข้อมูล การพิมพ์ การส่งออก และฟังก์ชันอื่นๆ
ภาคผนวก 1. คุณสมบัติและลักษณะเด่น
รูปลักษณ์ภายนอกของโฮสต์กะทัดรัด แข็งแรง และน้ำหนักเบา และ
การประกอบและถอดประกอบทำได้ง่าย ปรับสภาพแวดล้อมได้ดี อุณหภูมิสภาพแวดล้อมการทำงาน -15 °C ~ 45 °C เวลาทำงานต่อเนื่องไม่น้อยกว่า 8 ชั่วโมง ป้องกันการสั่นสะเทือนและป้องกันการรบกวน ระดับการป้องกัน IP65
โฮสต์มีช่องตรวจจับข้อบกพร่องหลายช่อง (สามารถเชื่อมต่อหัววัดหลายตัวในมุมที่แตกต่างกัน) และทำงานแบบวนรอบตามลำดับเวลา
หัววัดมุม 0, 37 และ 70 องศาได้รับการออกแบบมาเพื่อตรวจจับส่วนสำคัญของรางได้อย่างสมบูรณ์
- โครงสร้างโฮสต์อยู่ในรูปแบบ "เซิร์ฟเวอร์ + ไคลเอนต์" "เซิร์ฟเวอร์" คือโฮสต์ (ไม่มีอินพุตและจอแสดงผล) เป็นโมดูลอัลตราโซนิกแบบ 1-N ช่อง "ไคลเอนต์" คือเทอร์มินัลการทำงาน (อินพุตและจอแสดงผล) โฮสต์และไคลเอนต์ (เทอร์มินัลการทำงาน) ผ่านเครือข่าย LAN แบบมีสาย (หรือ Wi-Fi ไร้สาย) เชื่อมต่อเพื่อสื่อสารเครือข่ายวงจรส่งสัญญาณโหมดกระตุ้นพัลส์คลื่นสี่เหลี่ยมลบ
- ฟิลเตอร์อนาล็อกช่วยเพิ่มอัตราส่วนสัญญาณต่อสัญญาณรบกวนของโฮสต์
- อัตราขยายช่องสัญญาณเป็นการผสมผสานระหว่าง "อัตราขยายพื้นฐาน" + "อัตราขยายชดเชย"
- ช่วงการตรวจจับ ความเร็วเสียงของวัสดุ และการเลื่อนพัลส์จะถูกตั้งค่าโดยอัตโนมัติตามประเภทรางที่เลือก
- ฟังก์ชันพารามิเตอร์พื้นฐานของอัลตราโซนิกทั่วไปสามารถปรับได้ด้วยตนเอง (ช่วงการตรวจจับ ความเร็วเสียงของวัสดุ จุดศูนย์ของหัววัด ขอบนำ มุม ตำแหน่งเริ่มต้นของเกต ความกว้าง และระดับ ฯลฯ)
- มีฟังก์ชันการปฏิเสธสัญญาณรบกวน
- ความถี่ซ้ำของช่องสัญญาณคงที่ที่ 400 Hz ต่อช่องสัญญาณ
- มีฟังก์ชันการพิสูจน์ช่องสัญญาณ
- มีฟังก์ชันการแสดงผล A, B และ A+B
- มีฟังก์ชันเตือนด้วยเสียงและแสง
- มีฟังก์ชันแจ้งเตือนด้วยเสียง
- มีฟังก์ชันเตือนความเร็วเกินในระหว่างกระบวนการทำงานของรถเข็น
- มีฟังก์ชันวัดเส้นทางเสียง ระยะทางแนวนอนและแนวตั้งของคลื่นสูงสุดในเกตเตือนโดยอัตโนมัติ
- มีฟังก์ชันการทำเครื่องหมาย (การบาดเจ็บ หมายเลขราง การเคลื่อนที่ของรถ การดึงกลับ ฯลฯ)
- มีฟังก์ชันเส้นโค้งชดเชยในตัว สามารถแก้ไขเส้นโค้งได้ (สร้างใหม่ แก้ไข ลบ)
- สามารถปรับระดับเสียงและความถี่ของการเตือนสำหรับแต่ละช่องสัญญาณได้
- มีฟังก์ชันการตรวจจับการเชื่อมต่อหัววัดล้มเหลว
- ฟังก์ชันการปรับแต่งสีช่องสัญญาณเกต รูปคลื่น สัญญาณเตือน ทิศทางหัววัด มุมหัววัด สีช่องแสดงผล B
- มีฟังก์ชันการปรับแต่งสีพื้นหลังอินเทอร์เฟซการแสดงผล
- ผู้ใช้สามารถปรับแต่งพารามิเตอร์งานเพิ่มเติมได้
- ฟังก์ชันบันทึกการตรวจจับข้อบกพร่องทั้งหมด
- ฟังก์ชันการจัดการข้อมูลการตรวจจับข้อบกพร่อง (บันทึก ลบ เรียกคืน เล่นซ้ำ ส่งออก)
- ซอฟต์แวร์โฮสต์และเทอร์มินัลการทำงานสามารถอัปเกรดได้ผ่านแฟลชไดรฟ์ USB ภายนอก
- มีฟังก์ชันป้อนข้อมูลการทำงานด้วยหน้าจอสัมผัส สามารถเชื่อมต่อคีย์บอร์ดบลูทูธภายนอกได้
- มีฟังก์ชันข้อมูลตำแหน่ง GPS
- มีฟังก์ชันแสดงความเร็วทันที
- มีฟังก์ชันพิสูจน์ระยะทาง
- มีฟังก์ชันการเจาะ
- ฟังก์ชันหยุดรูปคลื่นชั่วคราว
- การสื่อสารเครือข่าย (เชื่อมต่อกับเทอร์มินัลการทำงาน)
- เล่นข้อมูลซ้ำบนคอมพิวเตอร์ของคุณ
- มีฟังก์ชันสาธิตการทำงานซอฟต์แวร์เครื่องมือ สามารถใช้สำหรับการฝึกอบรมผู้ใช้เครื่องมือได้
